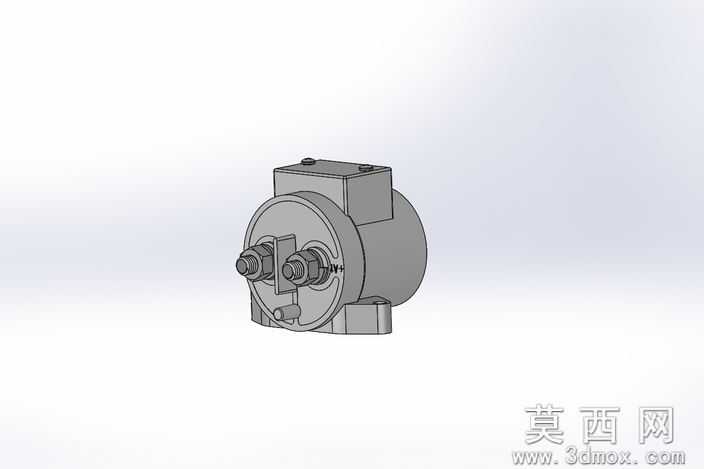

KilovacEV200侧装式高压直流接触器结构

本作品为侧装布局的高压直流接触器三维建模成果，建模过程严格遵循工业电气元件的真实尺寸比例与装配逻辑，依托三维参数化建模能力完成全结构搭建。建模初期先梳理接触器的功能模块划分，将整体拆分为主壳体腔体、侧装固定基座、主接线端子组件、顶部接线盒、驱动端盖、辅助安装支脚六大核心部分，每一部分均通过草图绘制、特征拉伸、旋转切除、倒角圆角等基础建模操作逐步成型，确保各部件的配合公差符合电气元件的实际装配要求。材质渲染阶段针对不同部件的工业属性匹配对应材质效果：主壳体采用压铸铝合金材质，调整金属粗糙度与哑光漆面参数还原工业铸铝的磨砂质感；接线端子采用紫铜镀镍材质，通过调整金属反射率与高光参数呈现导电部件的金属光泽；固定螺栓、安装支脚等结构件采用镀锌钢材材质，匹配轻微的金属氧化质感提升模型真实度；顶部接线盒的密封面添加橡胶密封垫材质，还原元件的防护结构细节。结构设计上完整还原侧装式接触器的布局特点：主腔体为圆柱形密封结构，适配高压灭弧的密闭空间需求，侧方延伸的安装基座带有两个对称的固定安装孔，可实现侧面贴装的固定方式；前端外露的两个主接线端子带有螺纹紧固结构与防松标识，匹配大电流回路的接线需求；顶部方形接线盒为低压控制端接线区域，带有独立的密封盖板与固定螺栓，实现高压主回路与低压控制回路的物理隔离；腔体下方设置的定位凸台与辅助支脚，可在侧装时提供辅助定位支撑，避免安装后出现应力集中。建模过程中对内部可观测的结构联动逻辑做了简化还原，确保外部装配关系完全符合实物的接口尺寸，所有安装孔位、端子间距、外形轮廓的参数均参考量产型号的公开规格设置，可直接用于电气柜布局的干涉检查、安装模拟、教学演示等场景，模型的装配层级清晰，各部件可单独拆分编辑，方便后续根据不同使用需求做参数调整与结构优化，渲染阶段采用柔和的工业产品打光方案，清晰呈现各部分的结构轮廓与材质差异，无过度夸张的光影效果，保证模型展示的专业性与准确性。
