工业嵌入式触控操作面板三维设计

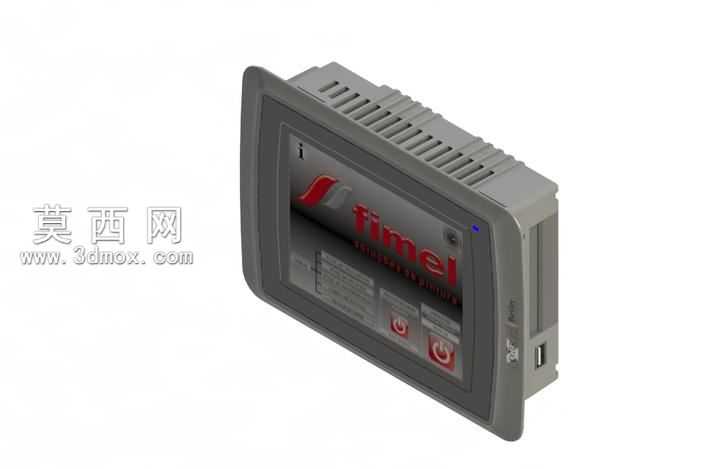

本模型为工业嵌入式触控操作面板的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据工业人机界面的通用安装规范确定整体外轮廓尺寸，对面板的前框、中框、后盖壳体进行分块建模，前框部分精准还原了触控屏的嵌装槽位，预留了屏幕贴合的公差间隙，边框边缘做了符合工业防护要求的圆角过渡处理，避免安装使用过程中的磕碰划伤。中框部分重点还原了设备侧面的散热格栅结构，每一条散热筋的间距、深度都参照工业电子设备的散热设计标准设置，同时在侧面对应位置还原了USB通讯接口、电源接口的安装槽位，接口周边做了加强筋结构设计，保障接口插拔时的结构强度。后盖部分还原了嵌入式安装的卡扣结构，以及壁挂安装的固定孔位，孔位周边做了凸台加厚处理，避免螺丝锁附时出现壳体开裂问题。材质渲染阶段，前框边框采用哑光深灰硬质塑料材质，调整材质粗糙度模拟工业设备常用的磨砂抗指纹表面处理效果，屏幕区域采用高透玻璃材质，添加轻微的屏幕反光效果还原真实触控屏的视觉质感，中框与后盖采用浅灰工程塑料材质，散热筋部分做了细微的材质纹理区分，模拟注塑成型的表面质感，屏幕显示区域还原了对应品牌的操作界面元素，按键图标做了凹凸质感处理，还原实体触控按键的视觉效果。设计过程中充分考虑工业现场的使用需求，整体壳体采用密封式结构设计，接缝处预留了密封胶条的安装槽位，可满足常规工业场景的防尘防水要求，内部预留了主控板、电源模块的安装空间，定位柱的位置完全匹配常规工业控制板的安装孔位，整体结构紧凑，安装方式兼容嵌入式嵌装与壁挂固定两种模式，可直接用于工业控制设备的方案展示、安装布局模拟以及产品结构验证。
