电动汽车电流检测传感器三维结构设计

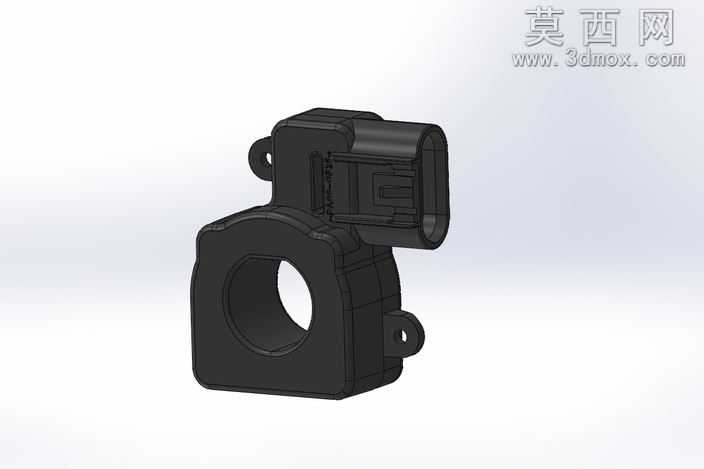

本模型为电动汽车专用电流检测传感器的三维结构设计，采用SolidWorks软件完成全参数化建模，整体造型严格参照莱姆DHAB系列S/33与S/18型号实物的外观与装配尺寸进行1:1还原。建模过程中首先对传感器的核心功能区域进行拆分，主体分为穿心式电流检测基座、侧边信号输出接插件、安装固定耳座三个独立模块，分别完成草图绘制、特征拉伸与倒角处理后再进行装配约束，确保各部件之间的配合间隙符合实际产品的公差要求。材质渲染阶段，针对传感器外壳的玻纤增强尼龙材质，调整了哑光黑塑料的粗糙度参数，还原工程塑料表面的细微磨砂质感，接插件内部的金属插针则赋予镀锡金属材质，添加轻微的环境反射效果以区分塑料与金属部件的视觉差异。结构设计上，基座中部的圆形穿心孔尺寸适配电动汽车高压线束的穿入需求，侧边的两个带孔安装耳预留了标准螺栓的装配空间，接插件接口的卡扣、定位槽等细节特征均完整还原，可直接用于整车电气系统的布局干涉检查。设计思路围绕车用传感器的实际使用场景展开，在保证外观还原度的基础上，重点保留了安装定位、接口匹配等工程实用特征，模型未做过度简化，所有可见的外部加强筋、定位凸台、防水唇边结构均逐一建模，既可以作为三维教学的结构参考案例，也能够导入整车装配模型中完成电气部件的虚拟排布，为新能源汽车高压系统的布局设计提供精准的元件模型支撑。
