HFS8-4040电源变压器安装固定铝支架

　　在工业电气柜、小型工控电源模块、嵌入式供电单元的装配场景中，这类十字型铝制安装支架是电源变压器与安装基面之间的核心衔接构件，承担着定位承托、受力分散、安装适配的多重作用，区别于常规的平板式安装片，该结构针对HFS8-4040规格的电源变压器做了专属的适配设计，能够在紧凑的安装空间内完成变压器的可靠固定，避免设备运行过程中因振动、外力触碰导致的接线松动、器件移位问题。

　　从实际使用场景来看，这类支架常应用在桌面式工控设备内置电源、小型通讯基站供电模块、自动化设备分布式供电单元的装配环节，这类场景往往对安装空间的利用率要求极高，既需要保证变压器固定后的结构稳定性，又要尽可能压缩安装结构占用的空间，同时还要兼顾变压器工作时的散热间隙预留，避免支架结构遮挡变压器的散热面，导致器件工作温度过高影响使用寿命。

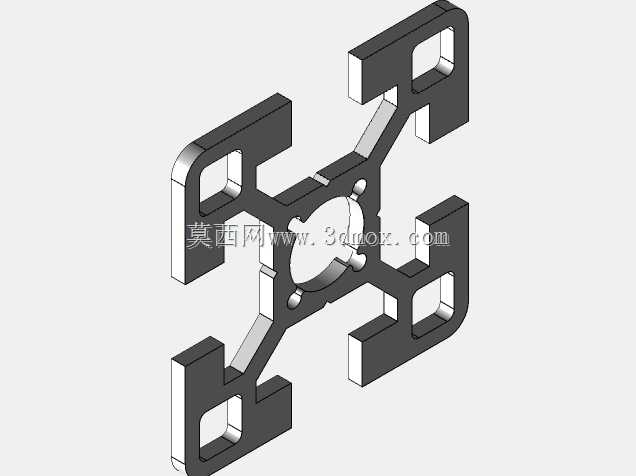

　　该支架采用对称十字型的结构布局，四个向外延伸的支臂末端均设计了带沉台的安装孔位，沉台结构能够让安装螺丝的头部完全没入支架平面，不会出现螺丝凸起干涉变压器本体安装的问题，四个支臂的安装孔位呈中心对称分布，对应安装基面上的标准孔位布局，安装时无需额外调整对位，直接通过四颗螺丝即可完成支架在基面的固定，安装效率远高于非对称结构的固定件。支架中心区域设计了圆形的避让空腔，空腔边缘均匀分布四个小尺寸的定位孔，刚好对应HFS8-4040电源变压器底部的定位凸柱与固定孔位，变压器放置到支架上时，定位凸柱会先卡入定位孔完成预定位，后续拧固定螺丝时不会出现器件偏移，能够大幅降低装配环节的对位难度。

　　从结构设计的思路来看，该支架在保证结构强度的前提下做了充分的轻量化处理，四个支臂上都开设了矩形的镂空槽，这类镂空设计并非单纯为了减重，一方面能够减少铝材料的用量降低构件成本，另一方面可以让空气在支架上下层形成流通通道，带走变压器工作时传导到支架上的热量，避免热量在支架与变压器的接触面积聚；同时镂空结构也让支架具备了微量的形变缓冲能力，当设备受到外部冲击振动时，支臂可以通过微小的弹性形变吸收部分冲击力，降低振动直接传导到变压器本体的强度，对变压器内部的绕组、磁芯结构形成一定的保护。

　　在安装边界与尺寸适配方面，该支架的整体外轮廓尺寸适配40mm×40mm的标准安装基面，四个支臂的末端安装孔中心距刚好匹配常见的电气安装板、铝型材框架的标准孔距，不需要在安装基面上重新打孔攻丝，直接利用现有安装孔位即可完成固定；支架的整体厚度控制在3mm，既保证了承托变压器时的结构刚性，不会因为变压器的重量出现支臂弯曲变形的问题，又不会因为厚度过大额外占用电气柜内部的纵向安装空间；中心避让空腔的直径略大于变压器底部的凸起结构，能够让变压器底部完全贴合支架的承托平面，不会出现局部悬空导致的固定受力不均问题。

　　细节处理上，支架的所有棱边都做了倒角处理，避免装配过程中锋利的边角划伤操作人员的手部，也防止划破变压器外层的绝缘保护层，造成绝缘安全隐患；支架表面采用阳极氧化处理，既提升了铝构件的表面硬度，提高耐磨性能，又形成了一层绝缘氧化层，避免支架与变压器外壳、安装基面之间形成导电通路，提升电气装配的安全系数。不同于通用型的安装支架，该结构完全针对对应规格电源变压器的安装尺寸做了匹配，不存在通用支架安装时需要额外加装垫片、调整孔位的问题，装配后的整体同轴度更好，变压器安装后不会出现偏斜，接线端子的位置能够刚好对应柜内的布线走向，减少布线时的线缆弯折角度，提升柜内布线的规整度。在长期使用的可靠性方面，铝材质的支架相比铁质支架具备更好的抗锈蚀能力，在潮湿、多粉尘的工业现场环境下，不会因为锈蚀导致安装孔位松动、结构强度下降，能够长期保持稳定的固定效果，减少后期设备维护时重新紧固安装件的工作量。
