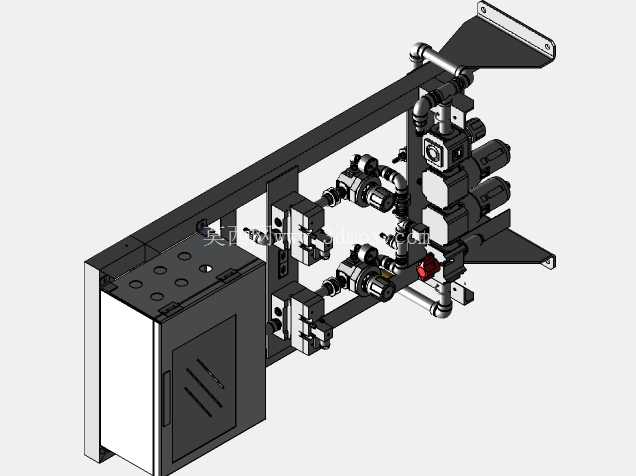

集成式泵组供油支架阀组装配结构

这套集成式供油支架阀组结构，主要面向工业润滑系统、中小型液压站以及生产设备集中供油场景设计，核心作用是将多台供油单元的输出油路进行整合分配，同时通过支架实现阀组、泵体、电控单元的一体化安装，省去现场分散布管、单独固定的繁琐工序。从实际应用来看，这类结构常出现在数控机床集群润滑、自动化生产线液压供油、工程机械车载供油单元等场景，相比分散式阀组安装，集成支架的设计能大幅压缩设备占用空间，同时减少管路接头数量，降低油路渗漏的概率。

设计过程中优先考虑了安装维护的便捷性，支架主体采用折弯焊接的板式结构，背部预留了整排安装固定孔位，可直接通过螺栓固定在设备侧壁、机架立面或者预制安装基座上，安装面的平面度公差控制在0.2mm以内，避免多泵组安装后出现同轴度偏差导致的运转振动问题。支架上的阀组安装位采用模块化排布，每一路供油阀对应独立的安装定位槽，装配时无需反复调整位置，直接通过螺栓锁紧即可完成定位，相邻阀组之间预留了足够的扳手操作空间，后期更换密封件、调整阀组压力时不需要拆解周边其他部件。

从功能特性来看，这套结构整合了供油、过滤、压力调节、油路分配多重功能，支架左侧集成的电控箱体可容纳泵组控制回路、压力检测模块的接线与元器件，箱体与油路部分通过隔板完全分隔，避免油路渗漏时油液渗入电控部分引发故障。管路部分采用硬管折弯成型，所有管路走向沿支架梁体排布，通过管卡固定在支架上，避免设备运行过程中管路产生共振磨损，管路接头全部采用标准密封接口，可根据实际使用需求更换不同通径的接头适配不同流量的供油需求。

外形尺寸方面，整体结构的安装边界充分考虑了常规设备的安装空间限制，支架伸出长度控制在合理范围内，不会与设备周边的走线槽、其他传动部件产生干涉，底部预留的走线缺口可方便电控线缆从支架内部排布至电控箱，整体外观整洁无外露杂乱管线。设计时还考虑了不同工况的适配性，支架表面做了防锈磷化处理，可适应车间多油污、轻度潮湿的使用环境，阀组的排布顺序按照油路流向依次设置，油液从泵体输出后先经过过滤单元再进入分配阀组，最后从支架侧部的输出接口送至各个润滑点或者执行机构，油路流向顺畅，没有过多的直角弯折，能有效降低油路的压力损失。

在结构强度校核上，支架的承重板厚度根据搭载的泵组总重量做了匹配，满载所有泵组、阀组以及管路充油状态下，支架的最大变形量控制在0.1mm以内，不会因为长期承重出现支架变形导致的泵组对位偏差、管路接头受力渗漏问题。支架上还预留了多个扩展安装位，后期如果需要增加供油回路、加装压力传感器或者流量检测元件，可直接在预留位安装固定，不需要对原有支架做打孔焊接改造，能快速适配不同供油回路数量的使用需求。

实际装配过程中，这套结构可实现整体预装测试，在生产车间即可完成所有泵组、阀组、管路的连接与密封性测试，现场安装时只需要固定支架、连接进出油口总管路以及电控接线即可投入使用，相比现场散件组装的方式，能缩短七成以上的现场安装调试时间，同时预装测试能提前发现管路渗漏、阀组压力异常等问题，避免现场安装后反复排查故障。针对日常维护的需求，滤油器的安装位置正对支架外侧的操作空间，更换滤芯时不需要拆解周边管路，直接旋下滤罩即可完成滤芯更换，日常巡检时可直接观察到各个阀组的压力指示位置，不需要探入设备内部查看，大幅降低日常维护的操作难度。
