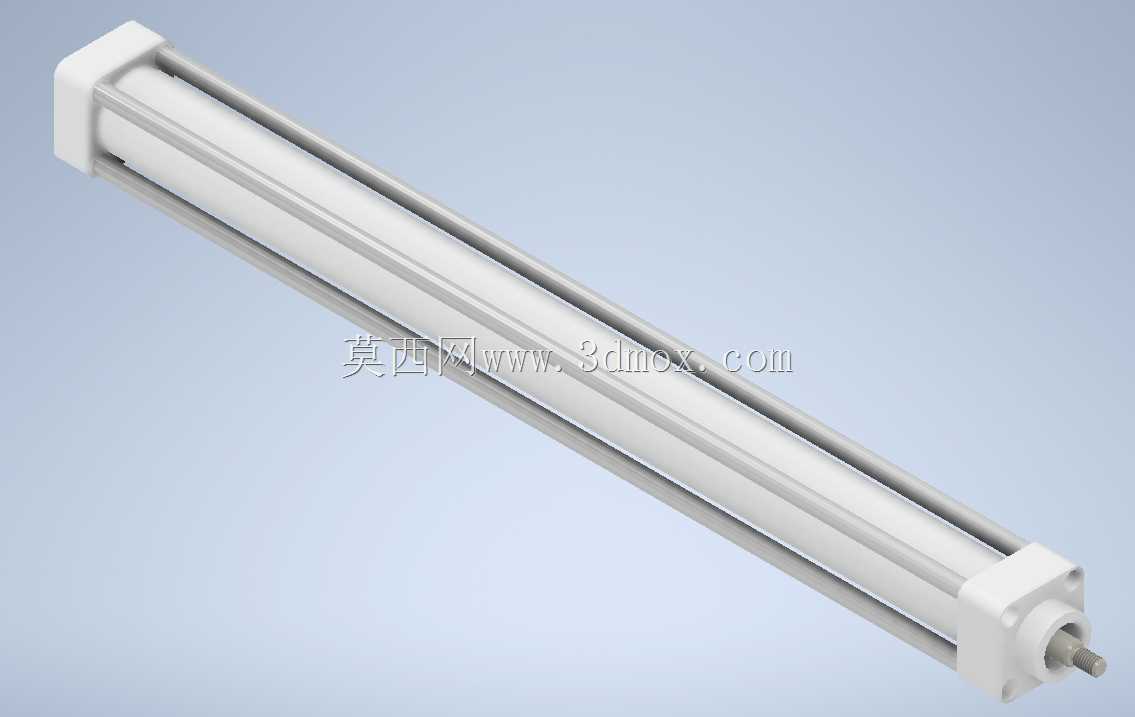

SMC长行程标准气缸三维结构模型

　　在自动化产线的直线往复驱动场景里，这类长行程标准气缸的应用覆盖范围极广，从包装线的物料推送到装配工位的工件移位，再到检测设备的探头进给，都能见到同规格气缸的实际部署。不同于短行程紧凑气缸的安装逻辑，24英寸行程的气缸在设计时首先要考虑的是活塞杆伸出后的挠度问题，缸筒的壁厚选择、活塞杆的直径匹配都需要结合实际负载的侧向力情况做校核，避免长行程工况下活塞杆出现弯曲变形，影响密封件的使用寿命。从结构设计来看，这款气缸采用了标准的拉杆式缸筒固定结构，两端端盖通过四根对称布置的拉杆锁紧，这种结构的优势在于缸筒加工难度低，密封件更换维护时拆解方便，适合工厂现场的快速维保作业。

　　缸径2英寸的规格对应了明确的推力输出区间，在常规0.5MPa工作气压下，理论推力可以满足多数中轻负载的直线驱动需求，选型时不需要额外搭配增力结构就能覆盖大部分工位的出力要求。安装边界方面，这款气缸的两端端盖预留了标准的安装孔位，既可以选择前端法兰安装，也能配合脚架做侧面固定，还能搭配耳轴实现小角度的摆动安装，适配不同设备的机架布局需求。活塞杆端部采用了标准外螺纹设计，可以直接连接浮动接头、鱼眼接头或者工件推板，不需要额外做转接件加工，能缩短设备的装配调试周期。

　　从气动回路的匹配角度来说，这款气缸的进出气口布置在端盖侧面，接口尺寸符合通用气动接头的标准规格，搭配常规的二位五通电磁阀就能实现往复动作控制，如果需要调速，只需要在进出气口加装节流阀就能调节活塞杆的伸出和缩回速度，适配不同节拍的产线运行要求。设计建模时，缸筒的内壁粗糙度、密封槽的尺寸公差都做了还原，能直接用于设备的干涉检查、布局模拟，也能作为气动系统选型时的尺寸参考，避免现场安装时出现尺寸不匹配的问题。实际产线应用中，这类长行程气缸经常被用在物料的长距离移送工位，比如流水线末端的工件分拣推料，或者仓储设备里的货箱移位，相比电动推杆，它的响应速度更快，维护成本更低，在有洁净气源的车间里部署优势明显。

　　建模过程中对气缸的所有外部安装尺寸都做了1:1还原，包括拉杆的突出长度、端盖的安装孔距、活塞杆的螺纹规格，这些细节都是设备布局设计时必须确认的参数，很多新手建模时容易忽略端盖处气口的突出尺寸，导致实际装配时气管和周边机架出现干涉，这款模型在这些细节上都做了准确还原，能直接用于整机的三维装配校验。另外，气缸两端的缓冲结构也在模型上做了体现，可调缓冲的设计能让活塞在行程末端减速，避免硬碰撞产生的噪音和部件损伤，这也是长行程气缸必备的结构设计，选型时需要根据实际负载重量调整缓冲节流阀的开度，保证运行平稳。
