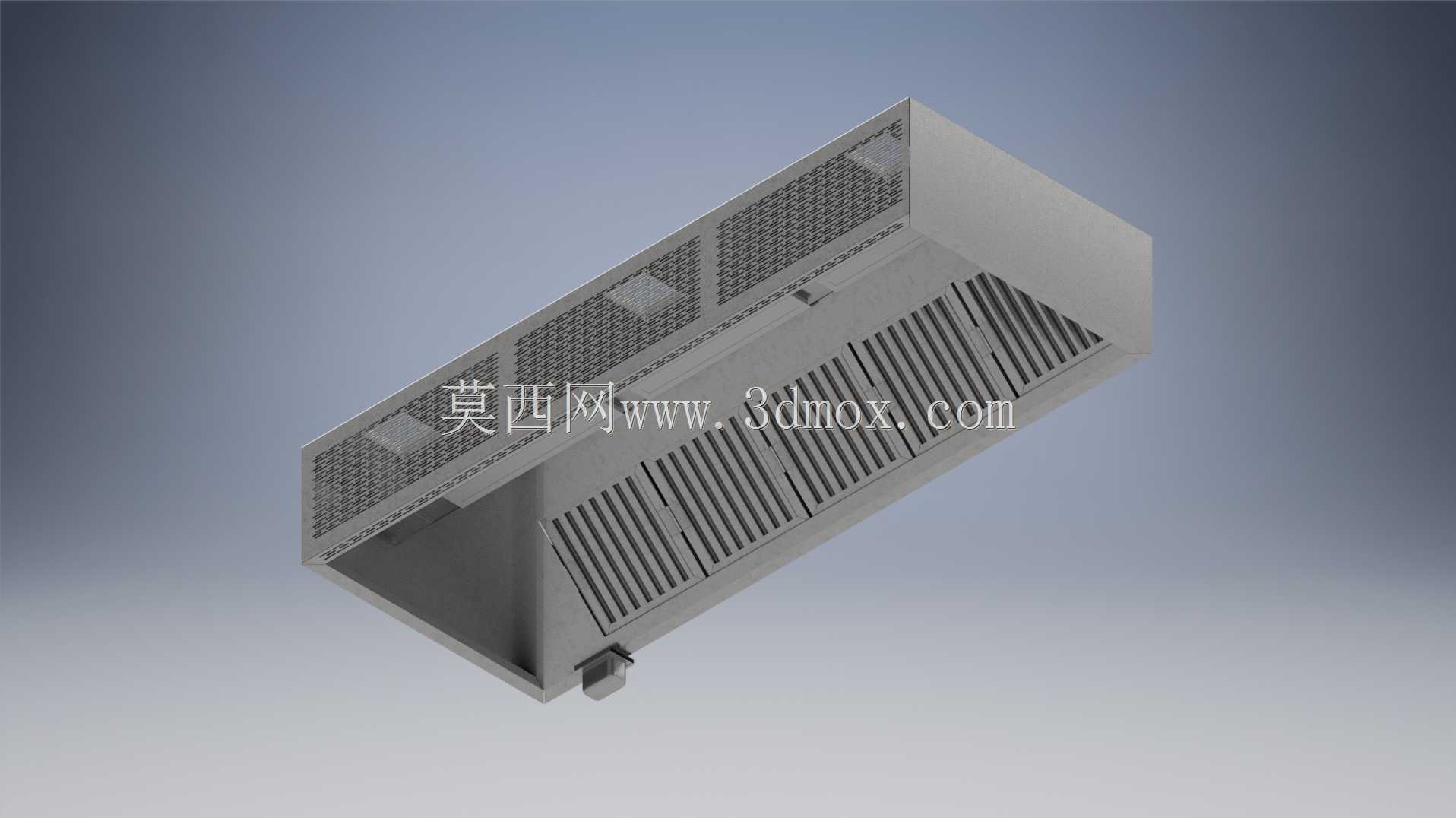

带挡板过滤结构的双层商用排气罩

　　商用餐饮后厨的通风排油烟系统里，这类带挡板过滤的双层排气罩是核心的前端集气过滤部件，和普通家用抽油烟机的集烟结构不同，它需要应对商用场景下持续大流量的油烟、蒸汽混合废气处理需求，安装位置通常紧贴商用灶台上方的吊顶下沿，整体采用吊装方式固定，安装时需要预留顶部的排烟风管对接空间，同时要保证罩体下沿距离灶台台面的高度在合理区间，既不能过低影响厨师操作、磕碰厨具，也不能过高导致油烟逃逸、集气效率下降。

　　从结构设计来看，这款排气罩采用双层腔体结构，外层是主集烟腔，负责大范围收拢灶台上升的油烟气流，内层设置的挡板过滤组件是核心功能结构，油烟气流进入罩体后，首先撞击交错布置的挡板，气流中的大颗粒油滴会在惯性作用下附着在挡板表面，顺着挡板的导油槽流入下方的集油槽，避免大量油污直接进入后端排烟管道，降低管道积油带来的消防隐患，同时也能减少后端油烟净化设备的处理负荷。罩体正面设置的通风格栅一方面可以辅助补入部分室内空气，避免罩内负压过大导致灶台火焰偏移，另一方面也能对上升的气流起到整流作用，让油烟更均匀地进入过滤区域，减少局部气流短路的情况。

　　材质选择上整体采用不锈钢板材加工，主要是考虑商用厨房的高湿、高油烟、多清洁频次的使用环境，不锈钢材质耐油污腐蚀，日常可以直接用高压水枪配合清洁剂冲洗，不会出现锈蚀掉漆的问题，板材的折边、焊接位置都做了圆弧过渡处理，没有尖锐的边角，既避免安装清洁时划伤操作人员，也能减少油污在边角缝隙的积存。罩体顶部预留了标准的风管对接法兰接口，可以直接和不同尺寸的螺旋风管、方形排烟管对接，接口位置设置了密封胶条安装槽，对接后可以保证连接处的密封性，减少漏风导致的排烟效率下降。

　　在实际工程选型时，需要根据灶台的总长度、灶眼数量、同时工作的灶具热负荷来匹配对应尺寸的排气罩，通常罩体的长度要比灶台总长度长出15到20厘米，两端各延伸出一部分，保证边缘灶眼的油烟也能被有效收集。罩体内部的挡板过滤器采用可抽拉的安装结构，日常维护时不需要拆卸整个罩体，直接抽出挡板就可以进行清洗，重复使用不需要频繁更换耗材，降低后期运维成本。罩体侧面预留了照明灯具、消防灭火喷头的安装位，可以直接配套安装商用厨房专用的防爆照明灯和灶台灭火装置，不需要额外在罩体上开孔加工，减少现场安装的工作量。

　　气流组织设计上，这款双层结构的排气罩相比单层集烟罩，能在相同排风量的情况下实现更高的油烟捕集率，内层的过滤挡板除了滤油作用，还能对进入罩内的气流进行均流，避免罩体中间位置风速过高、两侧风速不足导致的油烟逃逸问题。安装时需要注意罩体的水平度，保证集油槽的坡度朝向排油口位置，让过滤下来的废油可以顺利流入集油杯，避免油污在罩体内积存溢出。针对不同的使用场景，比如中式爆炒灶台、蒸煮类灶台，还可以通过调整挡板的间距来适配不同的废气成分，蒸煮类场景蒸汽占比高，可以适当加大挡板间距降低风阻，爆炒类场景油烟颗粒大，可以缩小挡板间距提升过滤效率。
