Z型折叠吊舱摄像设备安装支架

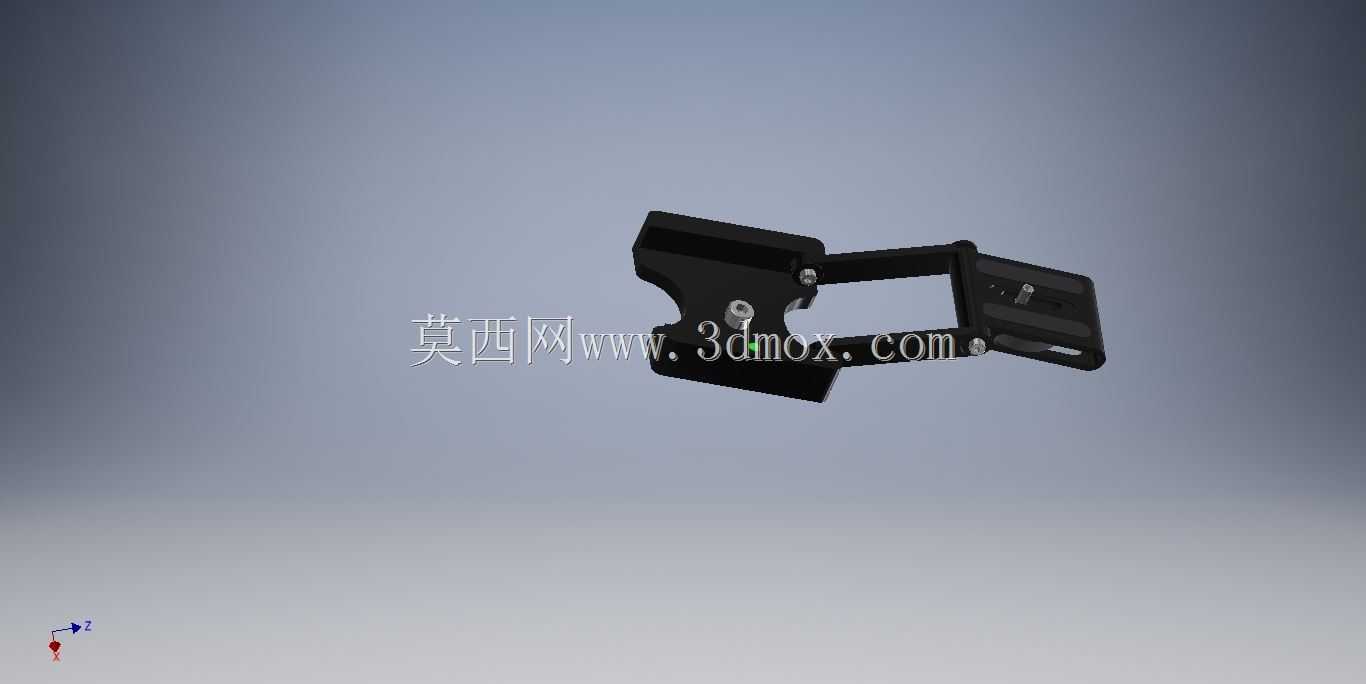

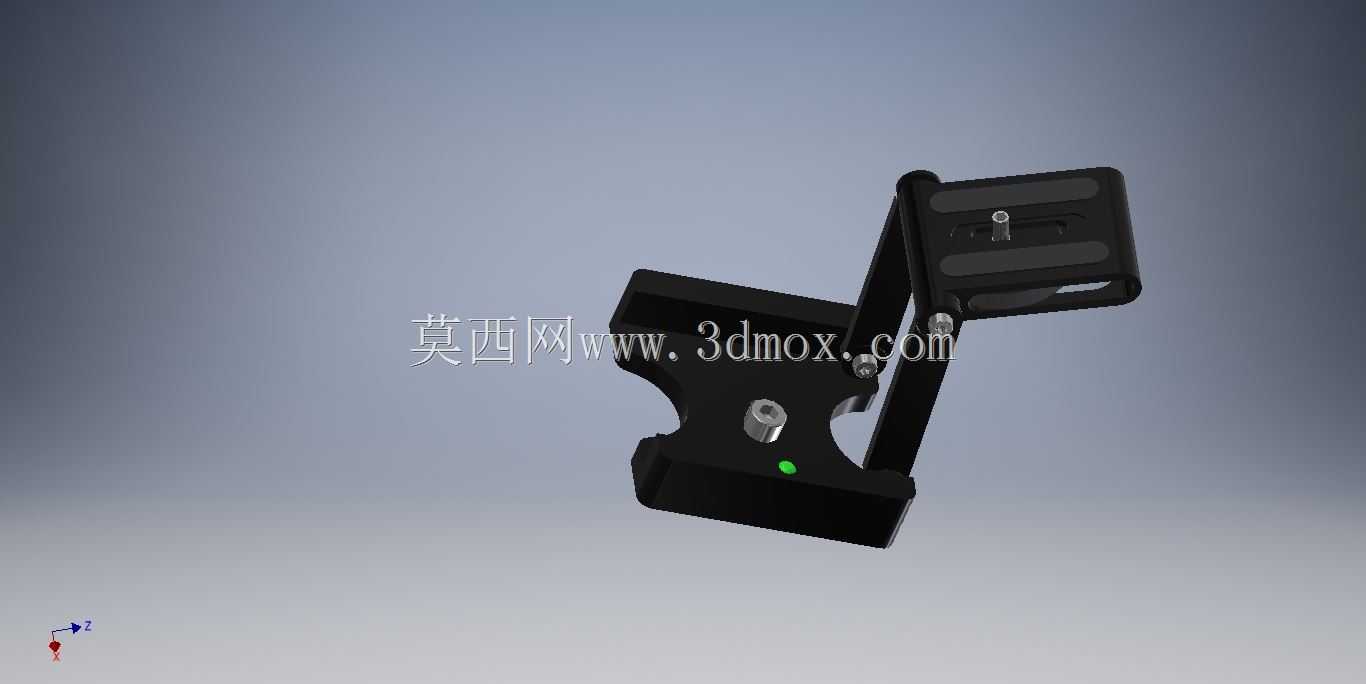

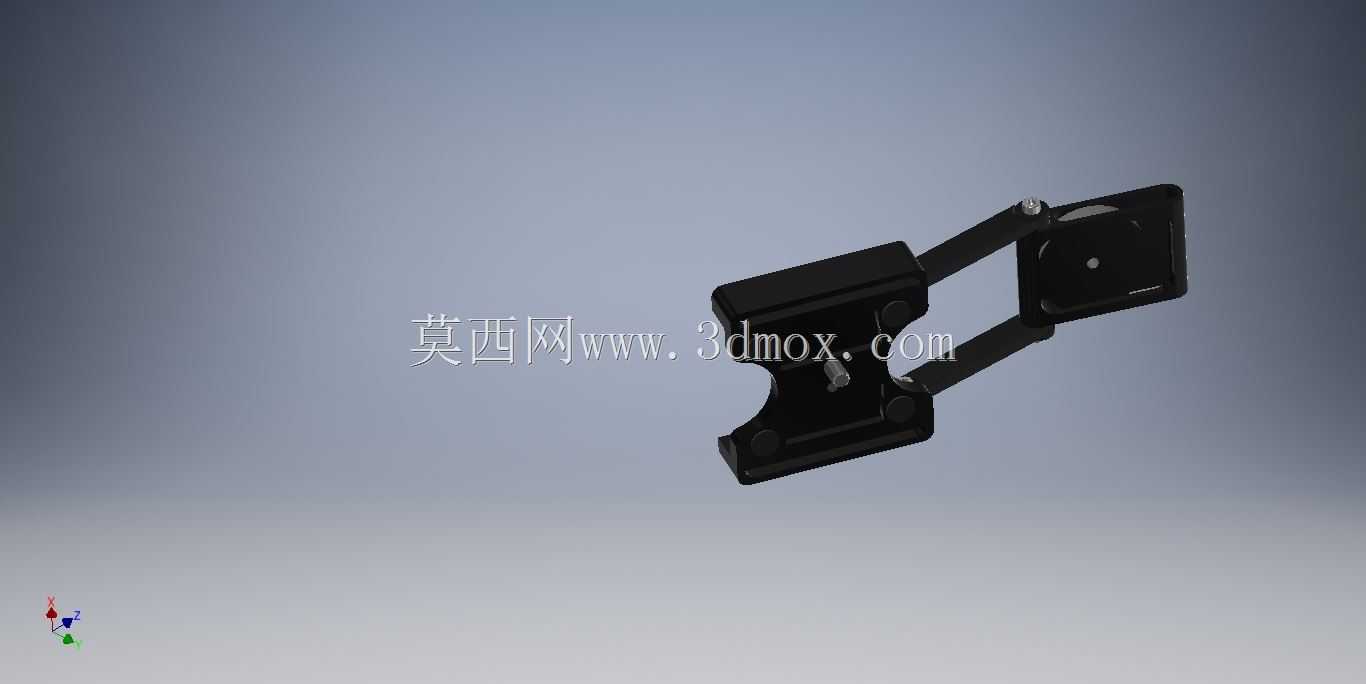

　　这款Z型折叠结构的安装支架，主要面向小型摄像设备、补光灯具、通讯拾音装置的吊装、壁挂或台面架设场景，在商用酒吧氛围灯吊装、监控摄像头角度调节、直播摄像设备架设、小型吊舱观测设备固定等场景中都能适配。从结构设计来看，整体采用两段式铰接折叠构型，上下两个安装基座通过中间的连接臂实现多维度角度调整，铰接位置采用紧定螺钉锁紧结构，调整到位后可以通过拧紧螺钉锁死角度，避免设备使用过程中出现滑移、垂头的问题。下基座为带V型定位槽的安装面，中心设置标准规格的连接螺孔，既可以配合快装板实现摄像设备的快速拆装，也能直接通过螺栓固定灯具、拾音麦等外设，基座侧面预留的定位凸点可以匹配设备底部的定位凹口，防止安装后设备绕连接轴转动。

　　上基座为平面安装结构，表面设置防滑胶垫安装位，既可以通过膨胀螺栓固定在天花板、墙面等硬质基面，也能配合夹具固定在杆架、桁架等临时架设结构上，适配不同的安装环境。设计过程中充分考虑了安装边界的适配性，整体折叠状态下的厚度控制在较小范围，运输收纳时可以将两段臂体折叠贴合，减少占用的包装空间；完全展开后连接臂的有效长度可以满足设备在垂直方向15厘米范围内的高度调整，配合铰接处的角度调节，能实现水平方向360度回转、垂直方向正负90度俯仰的调节范围，覆盖绝大多数场景下的角度调整需求。

　　结构受力方面，中间连接臂采用等强度截面设计，在铰接受力位置做了局部加厚处理，避免反复调整角度后出现金属疲劳断裂的问题，整体承重可以满足2千克以内的小型设备安装需求，适配绝大多数民用级小型摄像设备、氛围灯具的重量要求。安装接口上，所有连接螺孔都采用通用的标准相机螺纹规格，不需要额外加工转接头就能和市面上主流的三脚架、快装板、摄像配件兼容，降低现场安装的适配成本。铰接位置的阻尼设计经过调校，未锁紧紧定螺钉时也能提供足够的阻尼力支撑设备重量，方便单人操作时单手调整角度，不需要额外托举设备就能完成角度定位，提升现场安装调试的效率。

　　基座的边角位置都做了圆角钝化处理，避免安装调试过程中尖锐边角划伤操作人员或者设备线材，表面采用哑光黑色喷塑处理，既可以提升金属件的防锈能力，也能避免灯光照射时出现反光干扰摄像设备的拍摄效果。在实际工程应用中，这类支架常被用于酒吧内氛围射灯的角度调整，通过支架的折叠调节可以灵活改变灯光的照射角度，不需要重新打孔拆装基座就能完成灯光布局调整；在临时直播场景中，也可以将支架固定在桌面或者桁架上，架设摄像头或者补光灯，快速完成拍摄点位的布置；在小型监控点位改造项目中，遇到原有安装基面位置不理想的情况，可以通过这款支架的多维度调节，将摄像头调整到合适的监控角度，减少重新打孔施工的工作量。结构建模过程中，所有铰接位置的配合间隙都按照实际机加工公差设置，预留了足够的垫片安装空间，实际生产时可以通过调整垫片厚度来调节铰接阻尼的大小，适配不同承重等级的设备安装需求，连接臂的走线槽设计可以将设备的供电、信号线沿着臂体内部布设，避免线材外露影响整体美观，也能防止线材被拉扯导致接口松脱。
