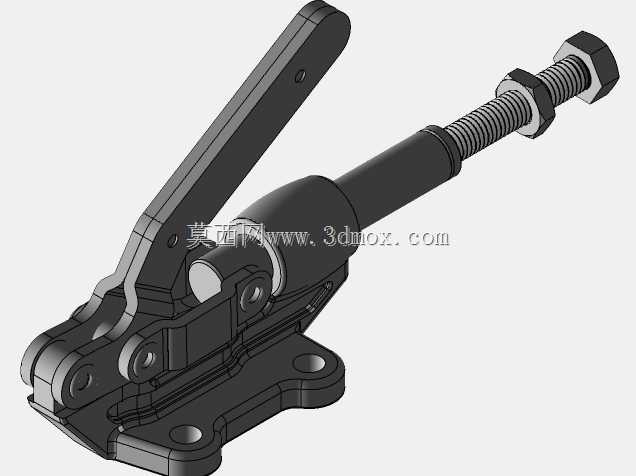

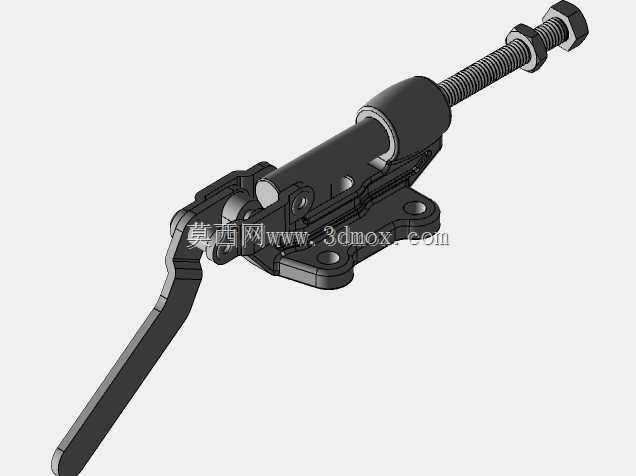

带关节结构的不锈钢推拉式快锁夹具

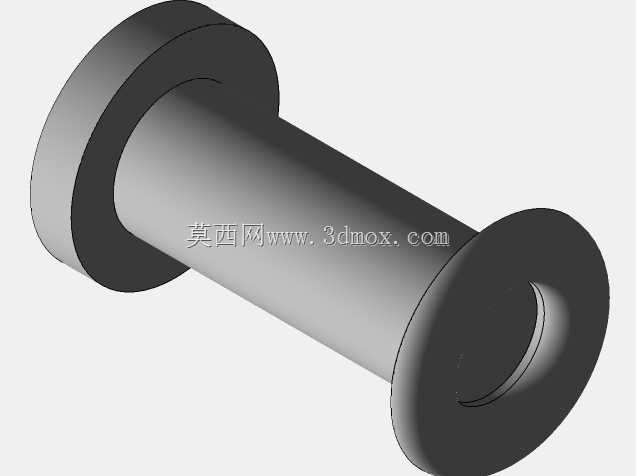

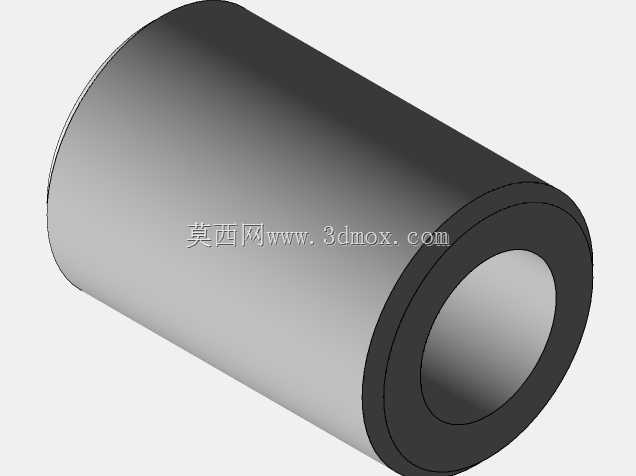

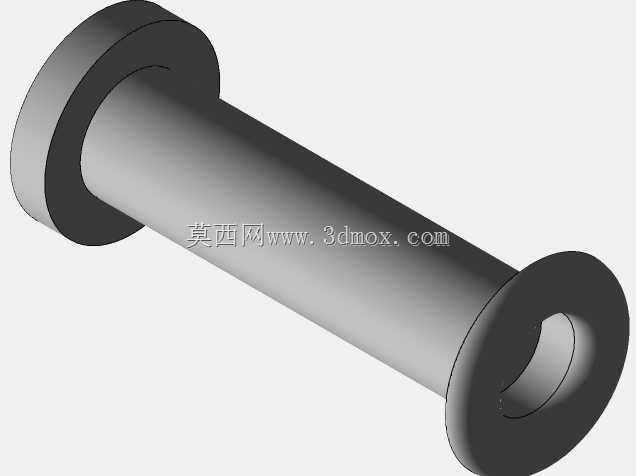

　　在工装夹具的选型与设计场景里，推拉式夹具一直是小行程快速夹紧工位的核心执行元件，这类夹具常被用在电子装配治具、小型工件焊接定位、线束压装辅助定位、检具快换压紧等场景，相比螺旋压紧、偏心轮压紧结构，推拉式夹具的操作行程更短，锁紧后无松脱间隙，能在频繁开合的工位上保持稳定的夹紧力输出。这款在常规推扣式不锈钢夹具基础上增设关节结构的设计，首先解决了常规推拉夹具在安装面存在小幅角度偏差时的卡滞问题——常规推拉夹具的推杆与底座为刚性同轴配合，一旦安装基面的平面度误差超过0.1mm，或者被夹紧工件的接触面存在小角度倾斜，推杆伸缩时就会出现偏磨，长期使用会导致锁紧位间隙变大，夹紧力衰减。增设的关节结构位于推杆与驱动手柄的连接位置，允许推杆在±3°的锥角范围内自适应偏转，不会因为安装面的形位公差或者工件的尺寸偏差出现卡滞，这一点在多工位焊接治具的应用中优势尤其明显：焊接工位的工装长期受焊渣飞溅、热变形影响，安装基面的精度会逐步衰减，带关节的推拉夹具可以在基面精度下降0.2-0.3mm的情况下依然保持顺畅的操作手感，不需要频繁调整夹具安装位置。

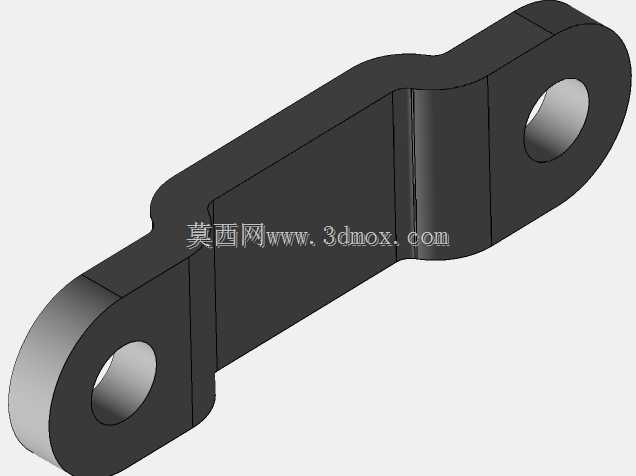

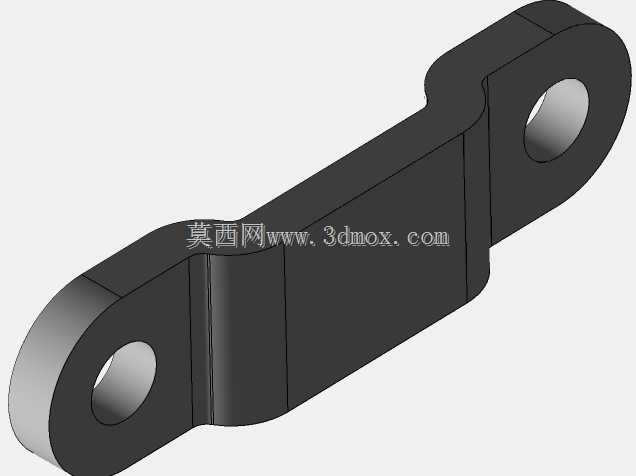

　　从功能特性上看，这款夹具采用不锈钢材质制作主体结构，相比普通碳钢镀锌的夹具，在潮湿工况、有弱腐蚀的装配工位（比如电子行业的助焊剂挥发环境、食品包装设备的定位工位）不会出现锈渍污染工件的问题，锁紧机构采用过死点锁止设计，当手柄扳动到锁紧位置时，驱动连杆会越过机械死点，此时即使推杆受到反向的工件撑开力，夹具也不会自动松脱，锁紧状态下的静态保持力可以满足大部分小型工件的定位需求，不需要额外增加锁止销。

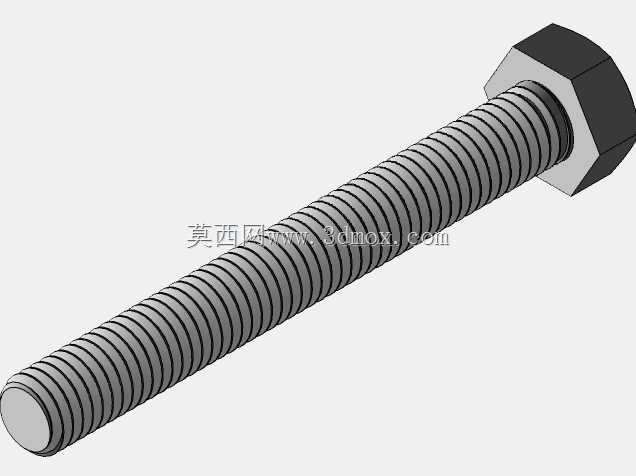

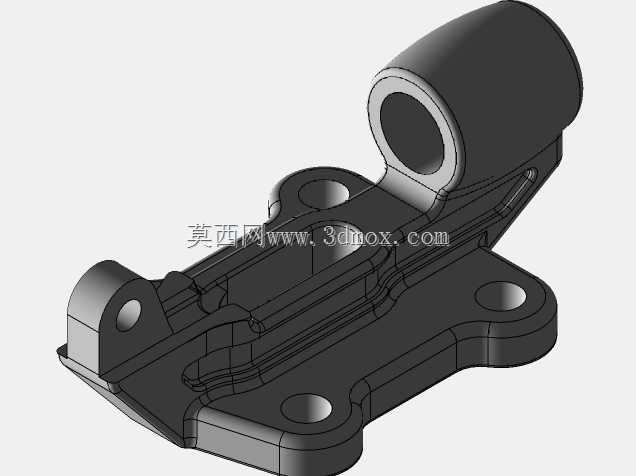

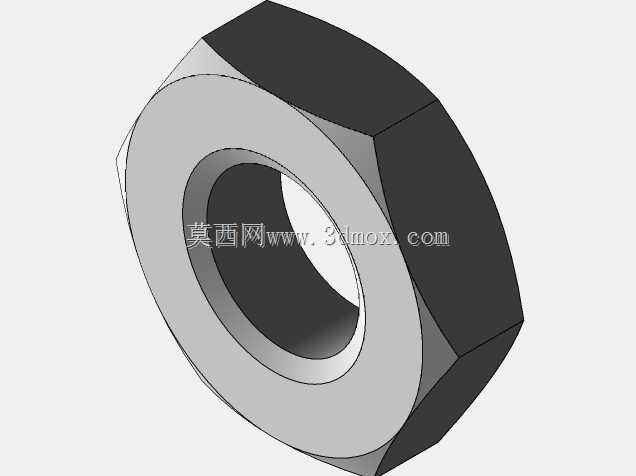

　　设计思路上，这款夹具的底座采用双安装孔的法兰式结构，安装孔的孔距适配行业通用的推拉夹具安装尺寸，可以直接替换市面上同规格的常规推拉夹具，不需要重新加工安装孔位，降低了现有设备的改造成本；推杆端部采用标准外螺纹设计，可以根据不同的工件接触面形状，更换橡胶压头、金属压块、定位销等不同的端部配件，不需要对推杆主体进行二次加工。从安装边界来看，夹具底座的安装面为平面结构，两个安装孔为沉孔设计，使用内六角螺钉安装时螺钉头不会突出底座平面，不会和工件或者周边的工装结构产生干涉；推杆的伸缩行程为常规快夹的标准行程，扳动手柄的操作角度控制在90°以内，操作时手柄的活动范围内没有突出的棱角，不会刮伤操作人员的手套或者手部，适合在密集排布的多工位治具上使用，相邻夹具之间的预留操作空间只需要满足手柄转动半径即可，不需要额外预留过大的操作间隙。

　　在实际应用中，这类带关节的推拉夹具还可以用在快速插拔的定位场景，比如治具上的定位销伸缩驱动、设备检修门的快速锁紧、可拆卸防护板的快速固定，相比传统的螺栓紧固方式，操作时间可以缩短80%以上，而且锁紧力的一致性更好，不会因为操作人员的拧紧力度不同导致工件装夹变形。夹具的所有转动配合位置都预留了润滑脂存储间隙，长期使用不需要频繁加注润滑油，配合不锈钢的材质特性，维护周期比普通碳钢夹具长三倍以上，在高节拍的自动化装配线上，可以减少因为夹具卡滞导致的停机维护时间。
