电源变压器用扭转臂弹簧结构设计

　　在电源变压器的内部结构中，这类扭转臂弹簧属于核心的弹性压紧与复位元件，主要承担绕组压紧端的复位、接线端子的弹性抵接、调压拨片的回位等功能，区别于常规的圆柱压缩弹簧，其结构形式为单圈或多圈螺旋本体搭配两个伸出的受力臂，通过臂部的受力带动螺旋圈产生扭转力矩，实现弹性力的输出。从实际应用场景来看，这类弹簧多布置在变压器的调压机构、绕组固定压片、外壳卡扣等位置，需要在长期的交变温度环境下保持稳定的弹性输出，避免因变压器运行时的温升导致弹簧应力松弛，出现压紧力不足、机构卡滞等问题。

　　设计这类弹簧时，首先需要明确安装空间的边界约束：螺旋圈的外径需要匹配安装位的沉孔尺寸，避免与周边的绕组骨架、绝缘隔板产生干涉，两个伸出臂的长度、弯折角度需要严格对应受力点的运动轨迹，确保弹簧在工作扭转角度范围内，臂部不会与周边结构发生剐蹭，同时螺旋圈的内径需要预留足够的穿轴间隙，一般会比配套的安装销轴直径大0.2-0.5mm，既保证弹簧转动顺畅，又不会因间隙过大出现径向窜动。从功能特性来看，这类臂弹簧的力矩输出特性与螺旋圈的有效圈数、线材直径直接相关：线材直径越大，相同扭转角度下输出的力矩越大，适合需要较大压紧力的绕组固定场景；有效圈数越多，弹簧的刚度越低，相同力矩下的扭转角度越大，适合需要大行程复位的拨片机构。

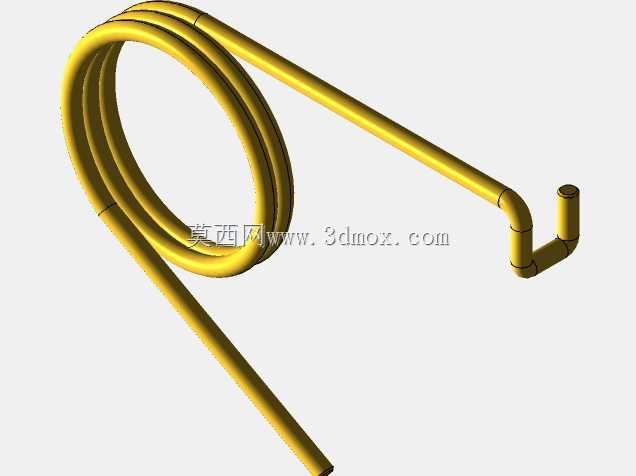

　　在结构细节处理上，伸出臂的末端通常会做弯折处理，就像本次模型呈现的末端直角弯折结构，这种设计可以让弹簧的受力点形成明确的卡位，避免工作过程中弹簧从受力槽内滑脱，同时弯折处的圆角需要严格控制，过小的弯折圆角会导致线材内部产生过大的残余应力，在长期交变载荷下出现断裂风险，一般弯折内圆角半径不小于线材直径的1.5倍。螺旋圈的节距设计也需要注意，这类扭转弹簧的圈与圈之间通常会预留微小的间隙，避免弹簧扭转时圈与圈之间产生摩擦磨损，同时也能减少因摩擦导致的力矩输出不稳定问题。

　　从安装适配的角度来说，这类弹簧的安装方式多为穿心轴固定，其中一个臂抵靠在固定的结构卡槽内，另一个臂与运动部件连接，当运动部件动作时带动活动臂扭转弹簧，储存弹性势能，当外力撤销后弹簧带动运动部件复位。设计时需要核算弹簧的极限扭转角度，确保工作行程内的扭转角度不超过材料允许的极限值，一般常用的弹簧钢材料允许的极限扭转应力在800-1000MPa区间，需要根据实际的力矩需求反推线材直径、圈数等参数，避免弹簧在工作中出现永久变形。另外考虑到变压器内部的绝缘要求，这类弹簧的表面处理通常会采用绝缘涂层或者钝化处理，避免弹簧与带电部件接触造成短路风险，同时表面处理层不能过厚，否则会影响弹簧的装配尺寸，导致安装卡位出现间隙。

　　在实际选型替换时，除了核对弹簧的线材直径、螺旋圈内外径、臂长、弯折角度等尺寸参数，还需要验证弹簧的力矩特性是否匹配原机构的需求，力矩过小会导致复位不到位、压紧力不足，力矩过大则会导致操作力变大，甚至出现运动部件被弹簧顶死的情况。建模过程中需要准确还原螺旋圈的升角、臂部的空间弯折角度，不能简单将两个臂做在同一平面内，实际产品中两个臂的空间夹角是决定弹簧初始安装力矩的关键参数，初始夹角偏差超过5度就会导致初始预紧力出现明显偏差，直接影响机构的正常工作。
