两吨手动心轴压装设备结构设计

　　在小型五金加工、机修车间、零部件装配工位中，手动心轴压机始终是小吨位压装作业的核心工装，这类设备不需要外接动力源，依靠人力驱动压杆完成施压动作，适配小过盈量的零部件装配需求，比如轴承内圈与轴的压合、衬套与安装孔的压装、小型销钉的压入、变形件的校正等作业场景，相比大型液压机、气动压机，手动心轴压机占用空间极小，部署灵活，不需要布设气源、液压管路，也没有电控系统的维护成本，非常适合小批量加工、维修工位、教学实训场景使用。

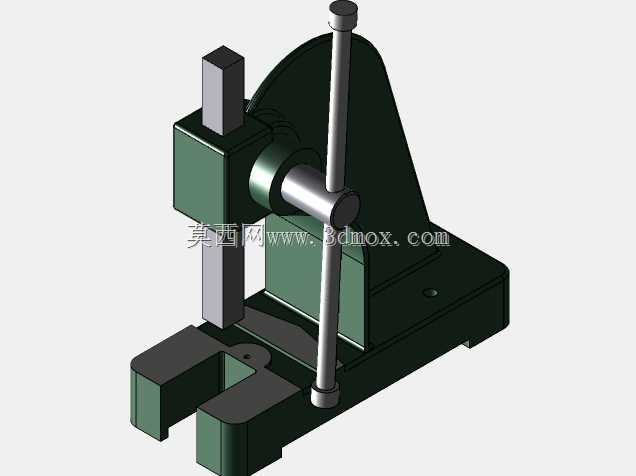

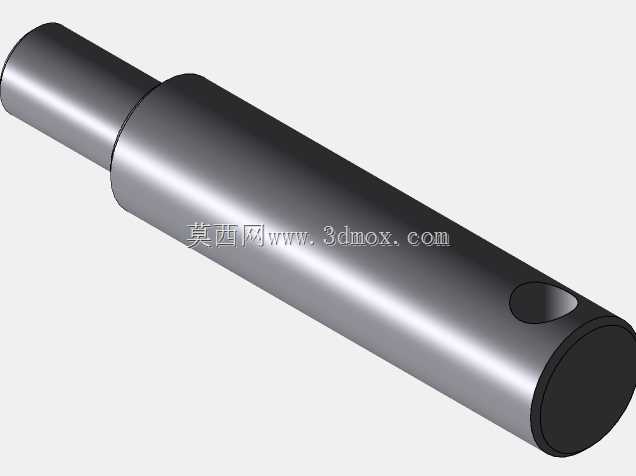

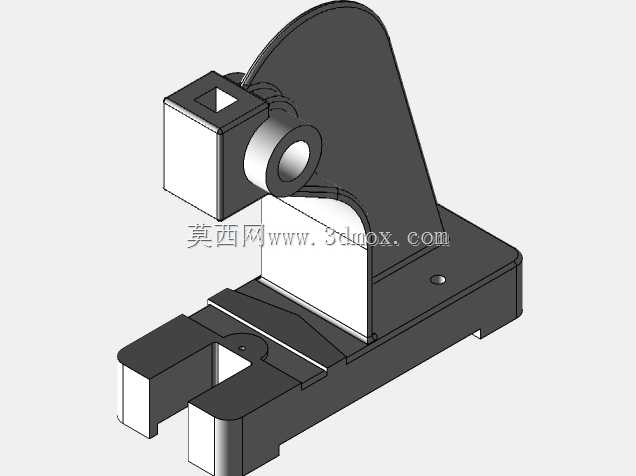

　　这款两吨额定载荷的手动心轴压机，整体采用立式悬臂结构布局，主体支撑部分为铸铁材质的C型机架，C型开口的设计可以从正面、侧面三个方向取放工件，不会因为机架立柱遮挡工件放置空间，适配不同长度的轴类、套类零件压装作业。机架的竖直方向加工有贯通的导向孔，压杆部分采用圆柱形光轴设计，与机架导向孔采用间隙配合，配合面经过精磨处理，压杆上下运动过程中径向窜动量控制在0.02mm以内，保证压装过程中压头与工件的同轴度，避免压装过程中出现偏载，导致工件压歪、零件表面损伤的问题。

　　驱动部分采用肘节式增力结构，操作人员扳动设备侧面的长操作杆，通过肘节机构将人力放大后传递给竖直压杆，在压杆行程末端，肘节机构到达死点位置，此时可以输出最大两吨的压装力，同时具备自锁特性，不会因为压装反力导致操作杆回弹，保障作业过程的安全性。压头部分采用可更换设计，下端预留有标准的安装孔位，可以根据不同的压装需求更换平压头、V型压头、定位压头等不同工装，适配不同外形的工件压装作业，不需要额外制作转接工装。设备底座部分加工有均匀分布的T型槽，方便用户安装定制的工件定位夹具，也可以直接通过螺栓将设备固定在工作台面上，避免压装过程中设备出现移位。底座的工作台面经过铣削加工，平面度控制在0.05mm/100mm以内，保证工件放置的水平度，避免压装过程中出现倾斜。

　　从安装边界来看，这款设备整体高度适配常规的工作台安装需求，不需要额外做地基处理，直接通过底部的四个安装孔固定在标准钳工台面上即可使用，C型开口的深度可以满足直径150mm以内的盘类零件、长度300mm以内的轴类零件压装需求，压杆的有效行程覆盖常规小零件压装的行程需求，不需要额外增加延长杆。设计过程中，机架部分通过有限元仿真做了应力校核，在两吨额定载荷下，机架C型开口处的变形量控制在0.1mm以内，不会因为长期满载使用出现机架开裂、开口变形过大的问题，导向压杆采用中碳钢调质处理，表面硬度达到HRC28-32，具备足够的耐磨性，长期使用不会出现导向面拉伤、压杆弯曲的问题。

　　在实际使用场景中，这类手动压机常被布置在装配流水线的旁侧工位，用于完成小型零部件的压轴、压套作业，也会出现在汽修门店中，用于拆装汽车底盘的衬套、轴承零件，在五金加工车间里，还可以用于小型冲压件的简易冲裁、铆接作业，相比动力压机，手动操作的模式可以让操作人员精准控制压装的行程和压力，对于过盈量较小、压装精度要求高的零件，手动控制的方式可以避免压力过大导致零件胀裂、压装过位的问题。设备的操作杆长度经过人体工程学优化，操作人员站在设备正面，手臂自然下垂即可扳动操作杆，不需要大幅度弯腰或者抬臂，长时间作业也不容易产生疲劳。设备整体没有易损的电子元件、密封件，日常维护只需要定期在导向压杆表面涂抹润滑脂，清理导向孔内的金属碎屑即可，使用寿命可以达到十年以上，非常适合对设备可靠性要求高、维护条件有限的作业场景。

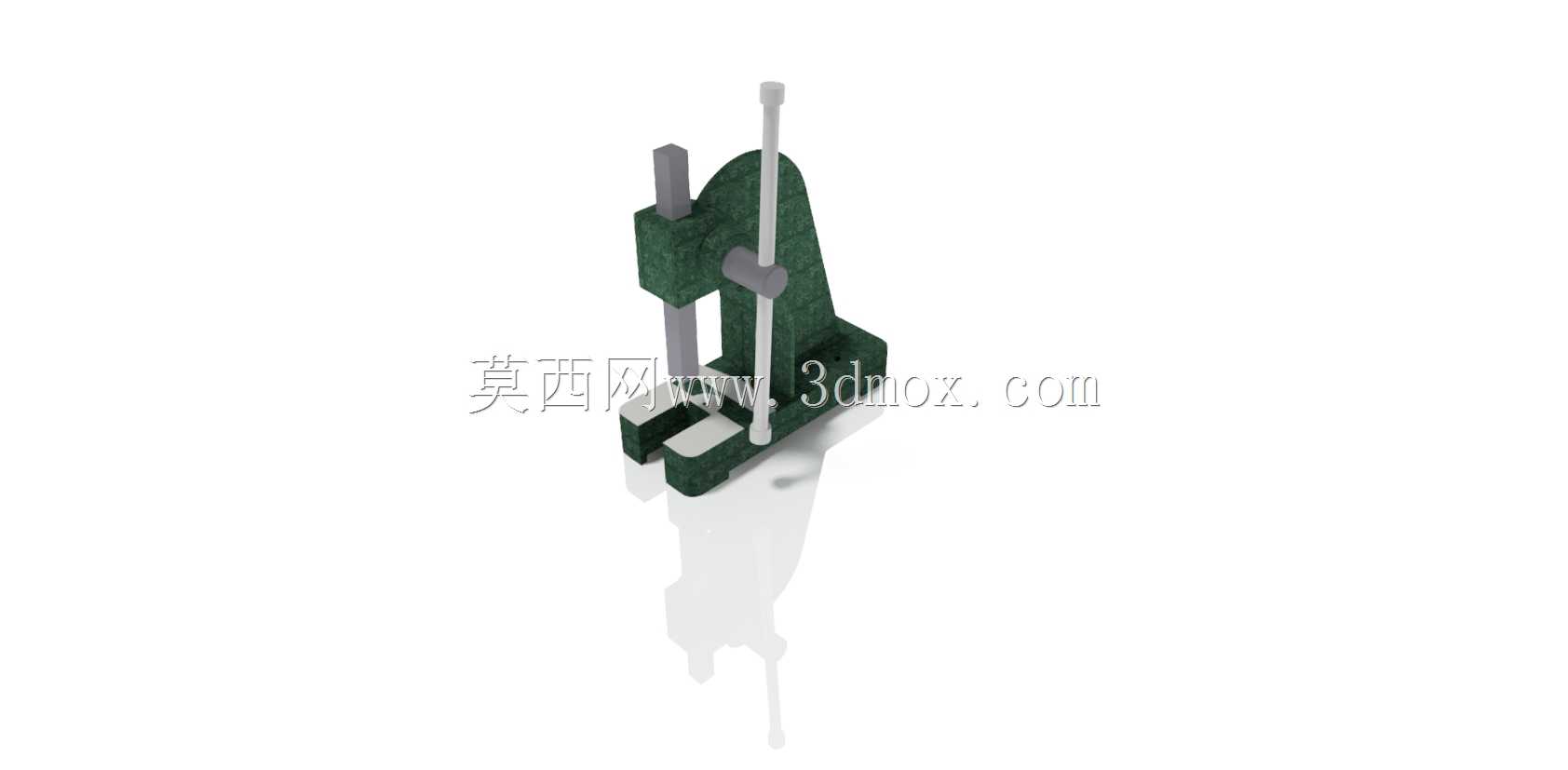

　　从建模细节来看，模型还原了设备的所有装配关系，包括机架的铸造圆角、操作杆的防滑纹理、压头的安装定位结构、底座的安装孔位，所有配合面的尺寸都按照实物测绘的参数制作，没有出现干涉、错位的问题，可以直接用于设备的虚拟装配验证、工装适配设计，也可以作为教学场景中手动压力机结构讲解的演示模型，帮助设计人员理解肘节增力机构的工作原理、C型机架的受力特点。
