小型手动立式液压压装作业设备结构

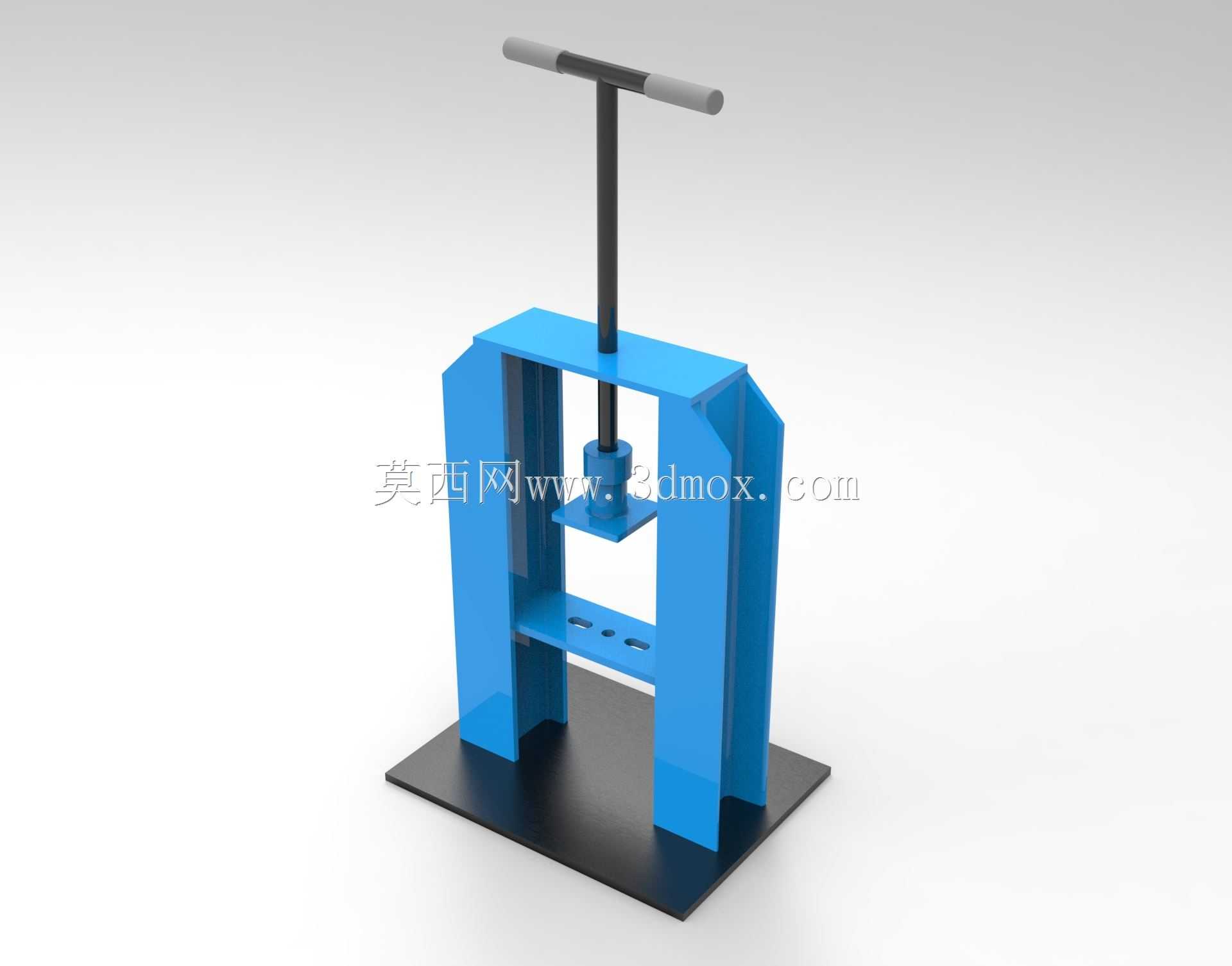

　　这款手动液压作业设备的机架采用双侧立式槽钢焊接框架结构，底部为整块平整钢板作为安装基座，基座与两侧竖向支撑采用满焊连接，焊缝处预留打磨余量，避免应力集中导致的机架变形，整体框架的对称度公差控制在0.2mm以内，保证压头下行过程中不会出现偏载卡滞的问题。压头组件通过顶部的T型手动摇杆驱动，摇杆表面包裹防滑握套，操作时可通过双手施加旋转力矩，驱动内部液压柱塞产生下压力，液压柱塞的行程预留足够的安全余量，避免超行程运行损坏密封件。压头下方设置带定位孔的可调工作台，工作台面的定位孔按照等间距排布，可适配不同规格的定位工装，满足小尺寸零件的压装定位需求，工作台与两侧竖向支撑之间采用可拆卸螺栓连接，可根据待加工零件的高度调整工作台的安装位置，适配不同高度尺寸的工件加工需求。

　　在实际车间应用场景中，这类小型手动液压设备多用于机加工工位的小批量零件压装作业，比如小型轴承与轴套的压入、销钉的压装、小型五金件的铆接成型、薄金属片的校平作业，不需要外接电源或者液压站，可灵活放置在钳工台、维修工位或者临时作业点，对于小批量试制、设备维修、教学实训场景的适配性极强，相比大型气动或者电动压力机，这类手动设备的操作门槛更低，不需要额外配置动力管线，作业时的噪音更小，压装速度可通过手动摇杆的转动速度灵活控制，对于压装精度要求较高、压装力需求不大的薄壁零件、脆性零件加工，能有效避免压装力过大导致的零件碎裂或者变形问题。

　　从结构设计思路来看，这款设备的整体受力路径经过优化，手动摇杆施加的力矩通过液压腔转换为垂直向下的压装力，力的传递路径完全沿着机架的竖向支撑轴线传递，不会对基座产生额外的倾覆力矩，设备放置在水平工作台面时不需要额外打膨胀螺栓固定，依靠自身基座的重量即可保持作业过程中的稳定性，基座底部可根据需求加装防滑橡胶垫，进一步提升放置稳定性。压头的下端面设计为平整的圆柱端面，可根据不同的作业需求更换不同形状的压头附件，比如V型压块、平头压块、尖头铆接压头，拓展设备的作业适用范围。设备的液压腔集成在顶部的安装座内，整体采用密封式结构，可避免车间内的铁屑、灰尘进入液压腔导致密封件磨损，日常维护仅需要定期检查液压油位、更换密封件即可，维护成本极低。

　　从安装边界尺寸来看，这款设备的整体占地面积不足0.1平方米，整体高度适配常规钳工台的操作高度，操作人员站立作业时，手部握持摇杆的高度正好处于人体工学的舒适操作区间，长时间作业不容易产生疲劳。两侧竖向支撑之间的内空宽度经过优化，既保证了足够的工件放置空间，又不会因为跨距过大导致机架刚性不足，压装过程中机架的变形量控制在0.05mm以内，保证压装的同轴度要求。压头的下行导向采用双侧导向柱结构？不，这款设备的压头直接与液压柱塞连接，依靠框架的对称结构保证导向精度，减少了额外导向部件的加工成本，同时也降低了导向部件的磨损维护需求。在实际使用过程中，操作人员可通过摇杆的转动阻力直观判断压装力的大小，对于需要控制压装力的作业场景，可配合简单的力值标尺实现粗略的压装力控制，满足大部分无精密力值要求的压装作业需求。这类小型手动液压设备在五金加工、电子装配、设备维修、教学实训等场景都有广泛的应用，其结构简单可靠，故障率低，不需要复杂的操作培训即可上手使用，是小型作业工位不可或缺的通用压装作业工具。
