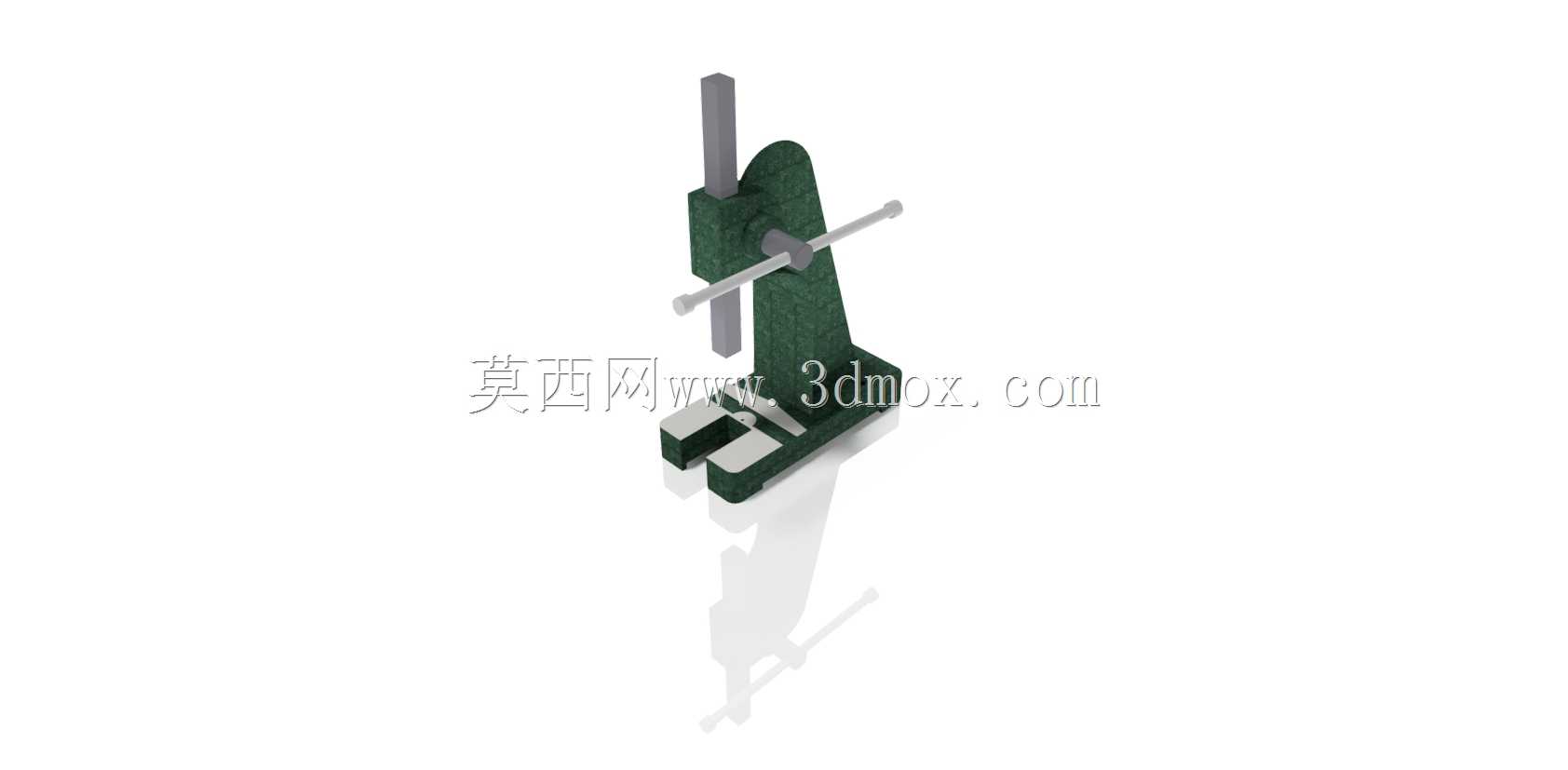

三吨手动心轴压装设备结构设计

　　在中小批量五金零件加工、机修车间、小型装配工位的日常作业里，手动压装设备一直是替代敲击装配、保障装配同轴度的核心工装，这款三吨规格的心轴压机，就是针对小吨位静压压装场景做的结构落地。日常作业中，过盈量较小的轴承压入轴承座、销轴与支架孔的过盈装配、小型冲压件的铆点压合、薄金属片的校平整形，都能靠这类设备完成，相比气动、液压压装设备，它不需要外接动力源，不依赖车间气源或电路布局，工位摆放灵活，不管是固定在钳工作业台，还是临时移到维修现场，都能快速投入使用，没有管路布线、动力调试的额外成本。

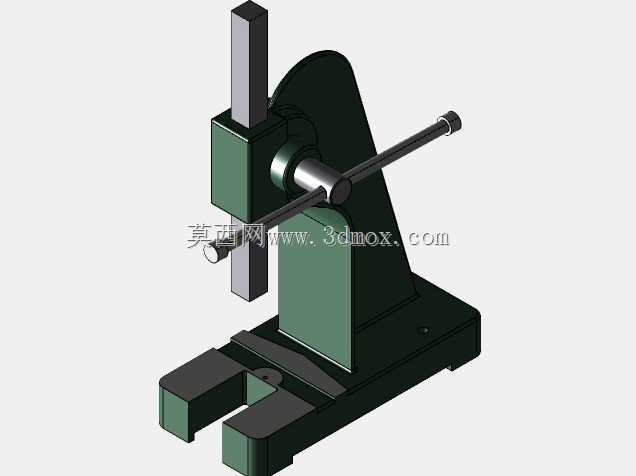

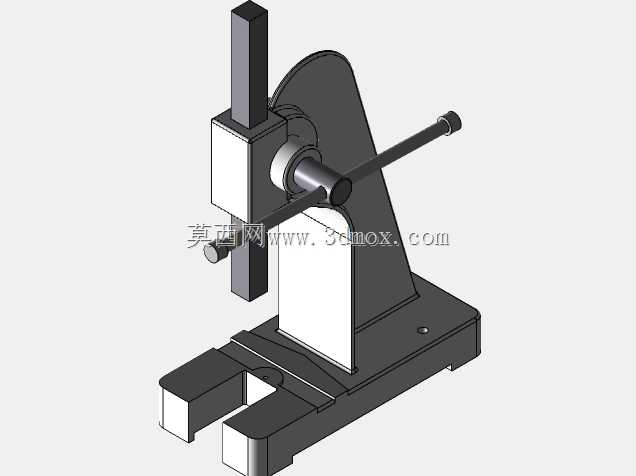

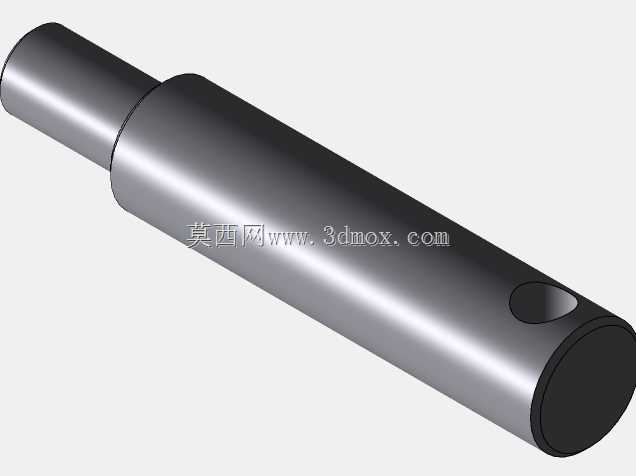

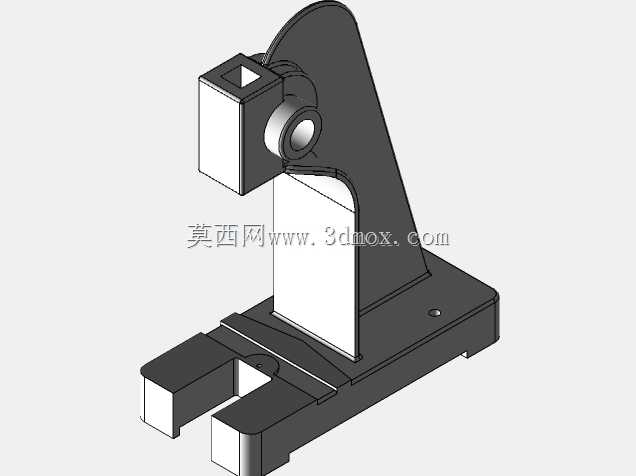

　　从结构设计逻辑来看，这款设备采用了立式悬臂C型机架结构，这种结构最大的优势是操作开口足够大，工件取放不受两侧结构遮挡，压头正下方的作业空间可以容纳不同高度的工装夹具，机架主体采用铸铁材质一体铸造成型，铸造后经过时效处理消除内应力，避免长期承受压装反力出现机架变形，保证压头下行的垂直度长期稳定。压装执行部分采用齿轮齿条配合心轴的传动结构，操作杆横向贯穿齿条上部的传动套，操作人员扳动操作杆时，齿轮带动齿条沿竖直方向做直线进给，齿条下端就是压装工位的压头安装位，这种传动结构的机械效率足够，三吨的压装出力下，操作人员施加在操作杆上的力在普通人可承受范围内，不会出现扳不动的情况，同时齿条的导向段足够长，全程压装过程中压头不会出现偏摆，保证压装力始终沿竖直方向作用在工件轴线上，避免压偏导致的零件报废、轴类零件弯曲的问题。

　　设备的底座部分做了加宽处理，底座上预留了T型槽安装位，用来固定定制的压装工装，比如针对不同直径的轴类零件做的V型支撑块、针对轴承压装做的定位套，都可以通过T型螺栓快速固定在底座上，保证工件与压头的同轴度。操作杆的长度经过匹配计算，既保证了力臂足够长，操作省力，又不会因为杆过长导致操作时磕碰周边工位的物品，操作杆两端做了防滑滚花处理，手上沾有切削液或油污时也不会打滑。设备的安装边界方面，底座的安装孔位适配常规钳台的安装尺寸，不需要额外制作专用安装架，直接通过螺栓固定在厚度50mm以上的木质或钢制钳台上即可使用，整体高度控制在成人站立操作的舒适区间，压头处于最高位置时，下方的净空高度足够容纳大多数小型装配工件，不需要额外垫高工件或者弯腰操作。

　　在实际使用场景中，这类手动心轴压机的优势还在于压装速度可控，操作人员可以根据压装过程的手感调整进给速度，比如压装轴承即将到位时，可以放慢扳动速度，避免压装过位导致轴承端面顶死损坏，这一点是很多定速气动压装机做不到的。设备的转动配合部位都设计了注油孔，日常维护只需要定期加注润滑脂，就能保证齿轮齿条传动顺畅，没有复杂的液压密封件、气动阀件需要更换，后期维护成本极低，非常适合加工品类杂、压装批量不大的小型加工厂、维修站点、职业院校实训车间使用。针对不同的压装需求，压头部分可以快速更换，比如换成平压头做校平作业，换成带导向的压头做销轴压装，换成凹型压头做轴类零件的端部压铆，适配性很强。机架的C型开口深度经过合理设计，既保证了足够的工件容纳空间，又控制了机架在最大压装力下的开口变形量，避免开口过大导致压装时机架张口，压头倾斜的问题，经过受力校核，在额定三吨压装力下，机架开口处的变形量控制在0.1mm以内，完全满足小型零件压装的精度要求。
