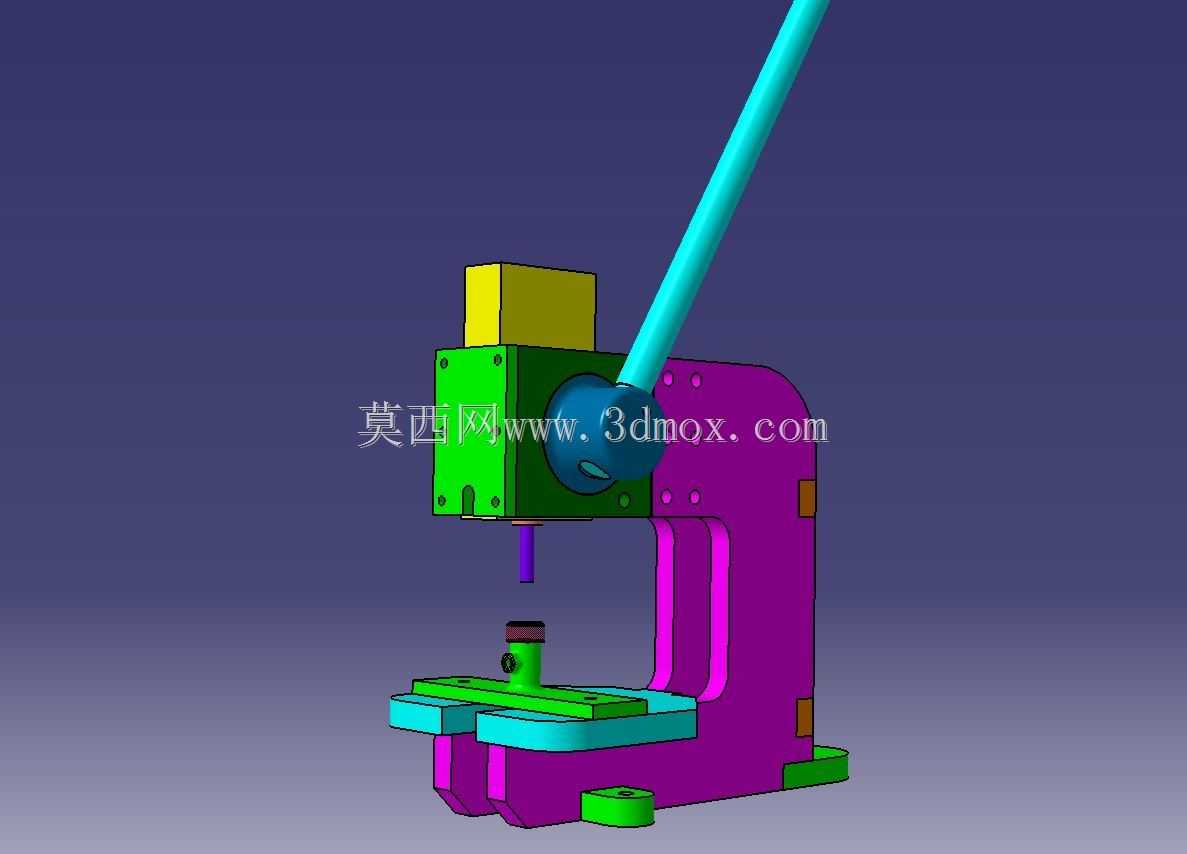

深喉手动钢板切割打孔压力机结构设计

　　在小型五金加工、钣金维修、单件小批量钢板加工场景中，大型冲压设备往往存在占地空间大、调试周期长、单件加工成本高的问题，手动压力机凭借结构简单、操作灵活、无需外接动力源的特性，成为这类场景下的核心加工工装。这款深喉手动压力机的设计，核心围绕薄钢板的手动冲孔、裁切作业需求展开，区别于常规小喉深手压机，其深喉结构可以适配更大幅面的钢板进料，突破常规手压机只能加工窄边工件的限制。

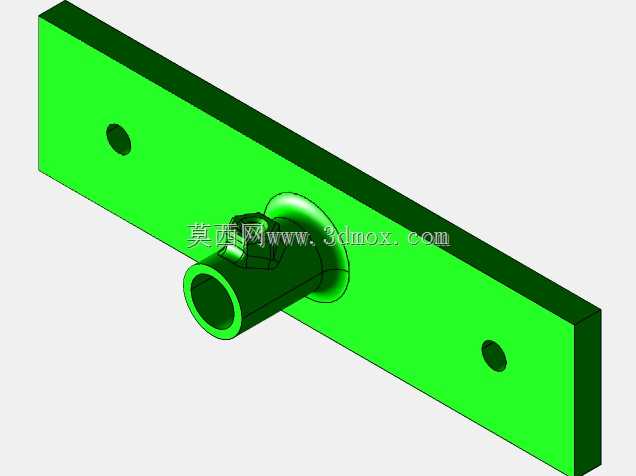

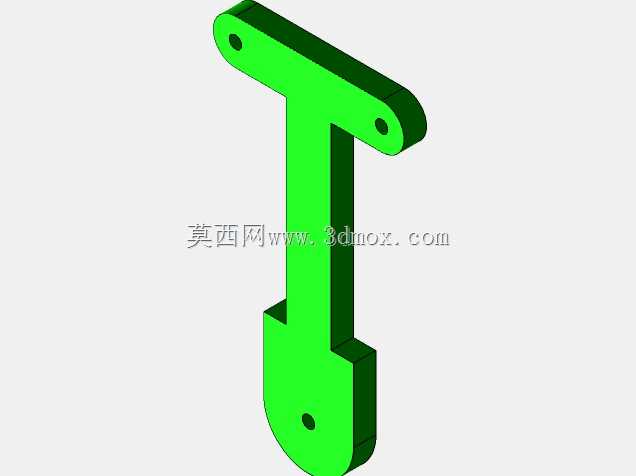

　　从功能特性来看，该设备依靠杠杆原理实现手动施力的放大，长操作手柄的力臂经过比例核算，操作人员仅需施加常规手压力即可输出足够的冲裁力，满足1-3mm厚度普通冷轧钢板的冲孔、切口加工需求。设备的执行端采用可更换的工装接口，能够根据加工需求换装不同规格的冲孔模、裁切刀头，无需改动主体结构即可适配不同孔径、不同裁切形状的加工需求，适配多品种小批量的加工场景。底座部分设置了可调式工件定位挡块，能够快速定位工件的加工位置，减少重复划线的辅助时间，提升单件加工的效率。

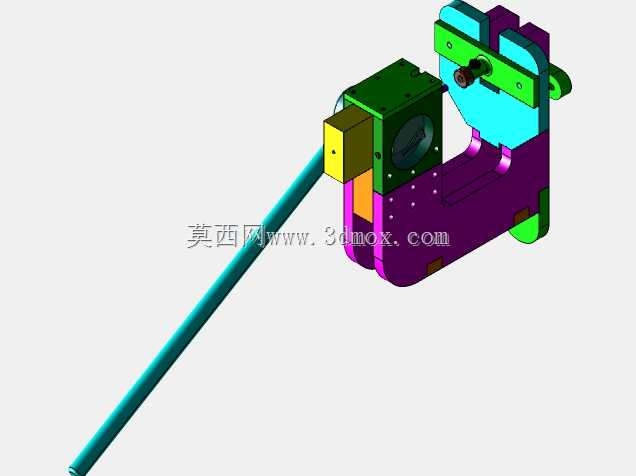

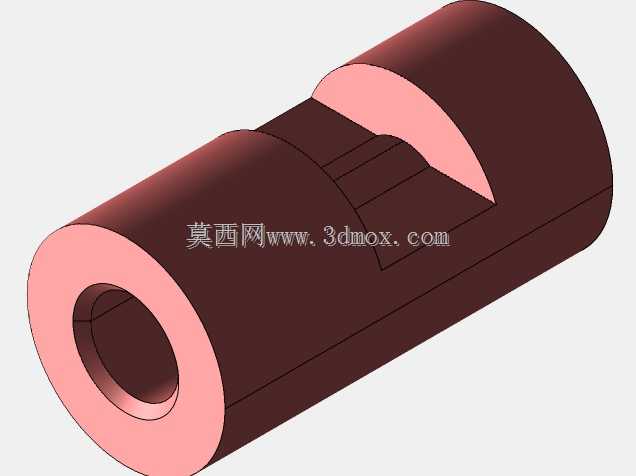

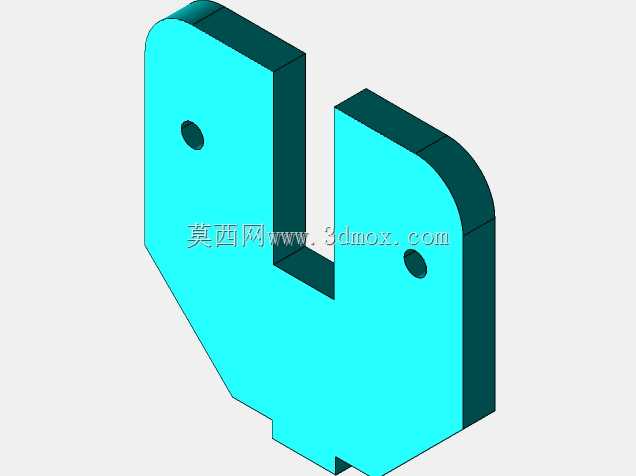

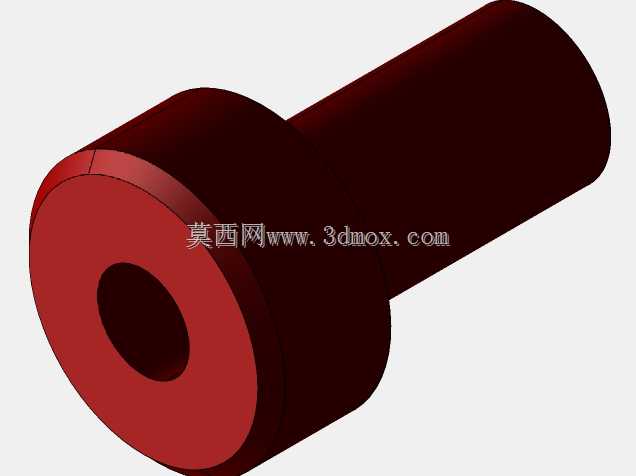

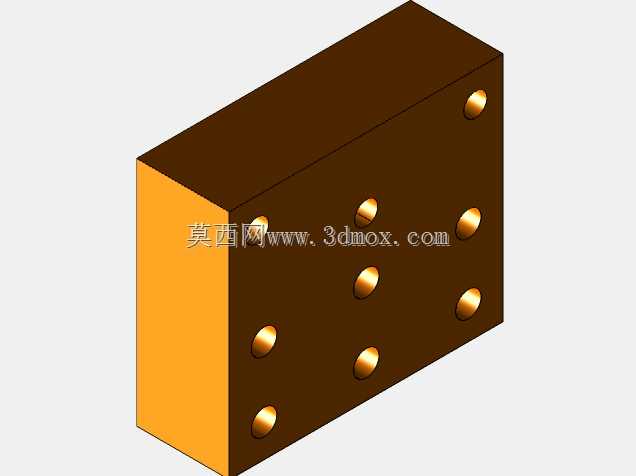

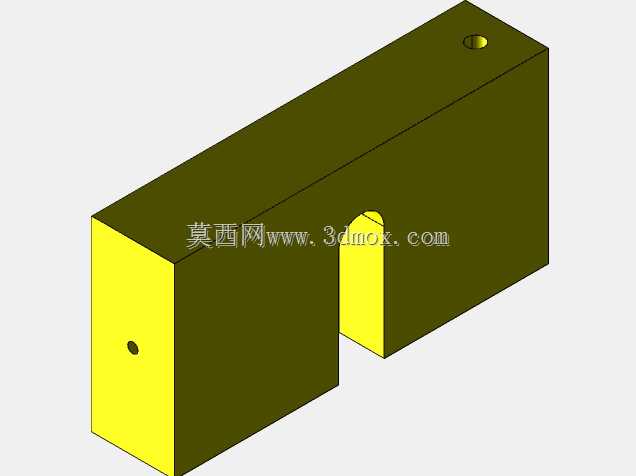

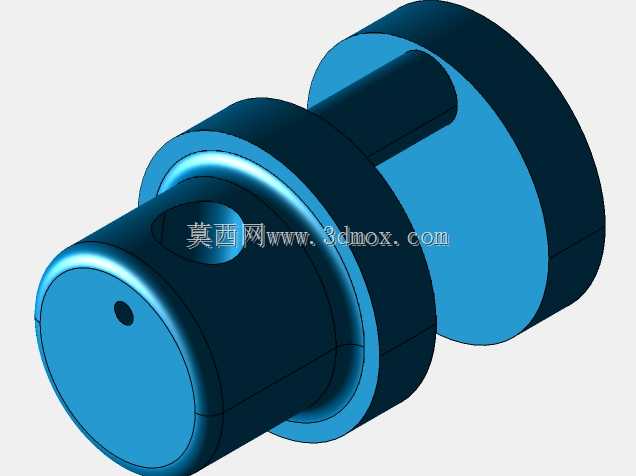

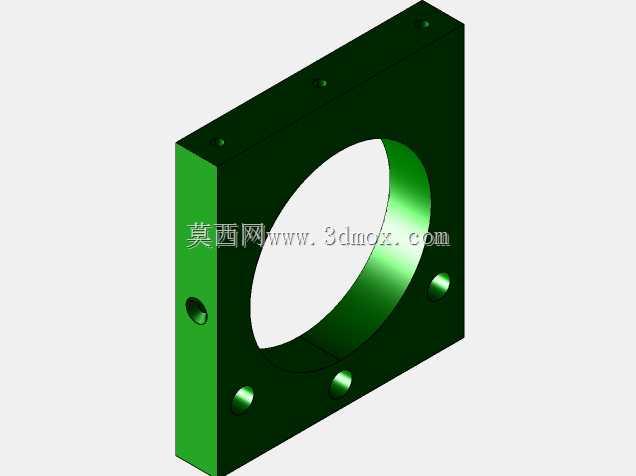

　　设计过程中优先考虑了设备的刚性与操作稳定性，主体C型架采用整体式结构设计，喉深尺寸经过受力校核，在满负载冲裁时架体的变形量控制在允许范围内，避免因架体变形导致的冲头崩损、加工精度超差问题。冲头导向部分设置了独立的导向套结构，保证冲头上下运动的直线度，减少冲头与凹模的侧向剪切力，延长工装的使用寿命。底座的工作台面设置了均匀分布的T型槽，用于安装固定凹模、定位夹具，同时预留了排屑缺口，加工产生的废料可以直接从缺口排出，不会堆积在工作台面影响工件定位。

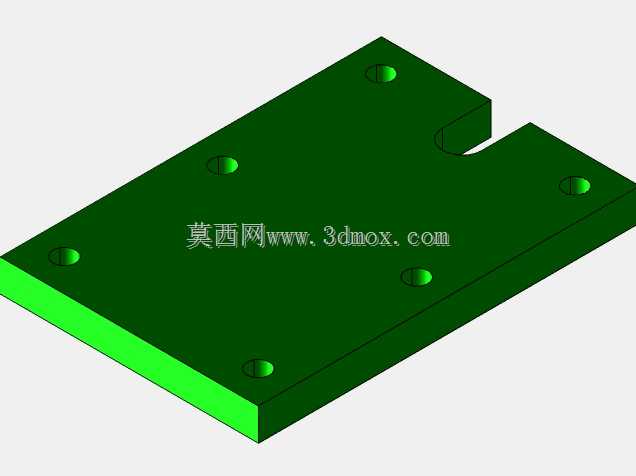

　　安装边界方面，设备底座设置了四个安装固定孔，可以直接通过螺栓固定在标准钳工工作台或者专用钢架上，安装时需要保证工作台面的水平度，避免架体倾斜导致冲头与凹模不同轴。设备的整体高度适配成年人站立操作的人机工程尺寸，操作手柄的初始位置设置在腰部附近高度，操作人员无需过度抬臂或者弯腰即可完成施压操作，长时间作业的疲劳度更低。设备的整体占地尺寸较小，不需要预留大型设备的操作维护空间，适合小型加工门店、维修车间、学校实训场地等空间有限的场景使用。

　　实际使用过程中，该设备除了钢板的冲孔、裁切作业外，还可以完成薄金属件的压装、铆接、校形等辅助作业，通过更换不同的工装接头，拓展设备的使用范围。架体的受力部位做了加厚处理，连接部位采用销钉加螺栓的双重固定结构，避免长期承受冲击载荷出现连接松动的问题。操作端的手柄套采用防滑结构设计，即使手上沾有少量油污也能保证握持可靠，避免操作过程中打滑出现安全隐患。冲头的下行行程设置了限位结构，可以根据不同厚度的工件调整行程上限，避免冲头过度下行损坏凹模或者工作台面。

　　不同于电动、液压驱动的压力设备，这款手动压力机没有复杂的动力系统、电控系统，日常维护仅需要定期给导向套、连接销轴加注润滑油即可，故障率极低，不需要专业人员进行维护保养，适合没有专业设备维护能力的小型加工场景使用。设备的所有零部件均采用常规机械加工工艺即可制作，没有特殊的加工精度要求，加工制造成本较低，用户甚至可以根据自身的加工需求，对喉深、行程、压力参数进行个性化调整，适配自身的特殊加工需求。在钣金维修、五金件试制、广告金属字制作、小型五金件加工等场景中，这类手动深喉压力机能够替代大型设备完成大部分的轻载加工作业，有效降低小型加工场景的设备投入成本，同时提升单件加工的灵活性。
