小型食品加工用油炸脱油旋转一体机结构

　　这款设备面向小微食品加工经营场景设计，核心解决传统油炸作业中人工捞取沥油效率低、成品含油率不稳定、操作劳动强度大的实际痛点，可同时完成食材油炸与离心脱油两道核心工序，适配街边餐饮门店、小型食品加工作坊的批量食材处理需求，能处理炸制薯条、炸鸡块、面制品、坚果类等多种常见油炸食材，作业过程无需反复转移物料，减少食材二次污染的同时缩短单批次加工周期。

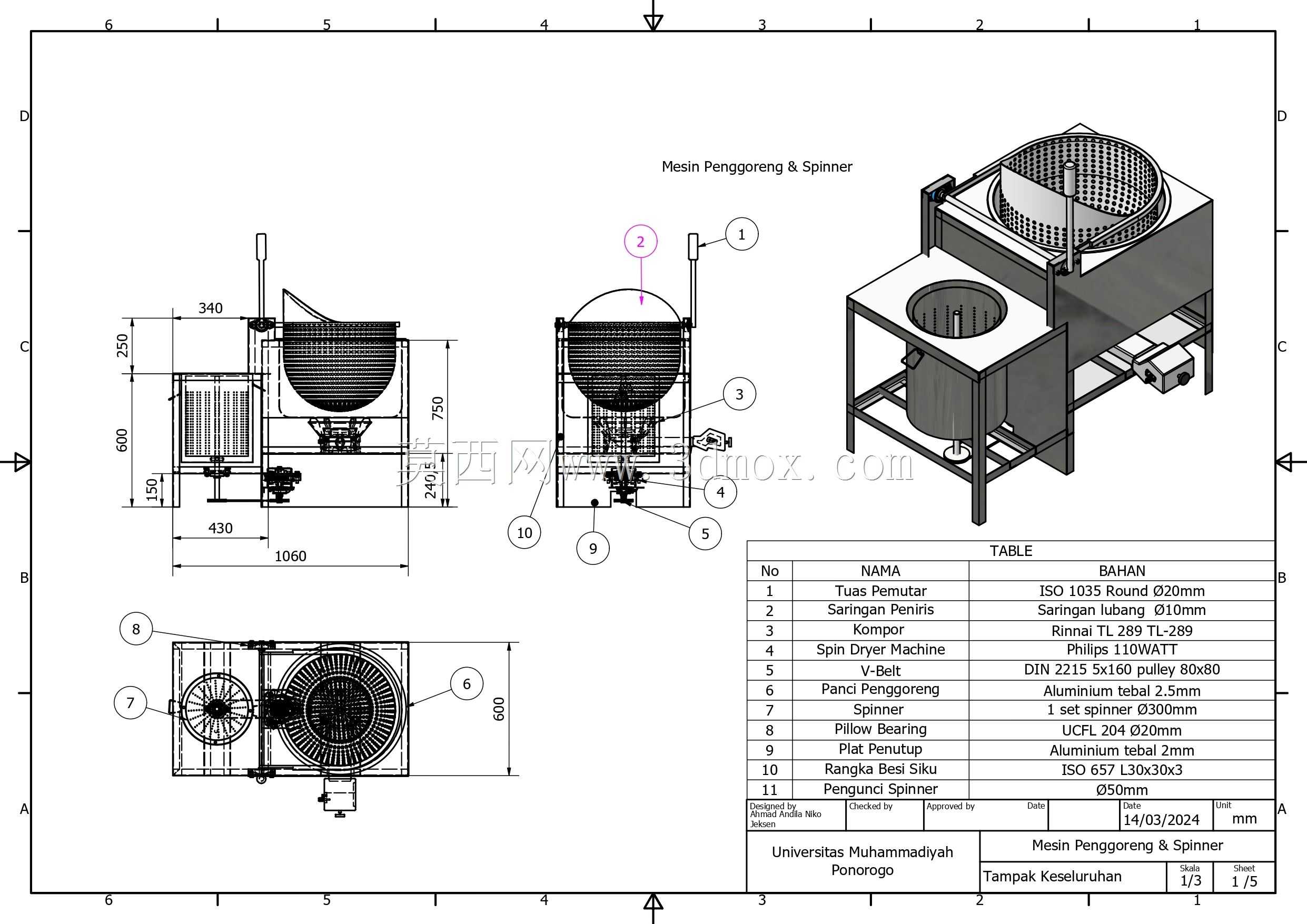

　　从结构布局来看，设备采用机架一体式承载设计，底部方管焊接机架作为整体承载基础，四个支脚直接落地放置，无需额外预埋固定基础，对安装场地的地面平整度要求较低，适配小面积经营场地的摆放需求。设备整体横向安装边界为1060mm，纵向深度为650mm，整机高度控制在1250mm，操作台面高度适配成年操作人员站立作业的舒适区间，无需额外垫高或俯身操作。油炸腔体与旋转脱油篮采用同轴嵌套布局，炸制完成后无需将食材捞出转移，直接通过驱动机构带动网篮旋转即可完成离心脱油，省去了传统作业中捞料、转移到沥油架的步骤，网篮采用冲孔不锈钢板卷焊成型，孔隙均匀控制在3mm，既可以保证炸制过程中热油充分循环接触食材，又能在离心脱油阶段快速甩出食材表面附着的余油，同时避免小块食材从孔隙中漏出。

　　加热组件布置在油炸腔体的侧下方，采用浸入式加热结构，加热区域完全浸没在导热油液面以下，避免干烧隐患，同时可以保证腔体内油温均匀性，减少局部过热导致的食材炸制不均问题。驱动单元采用减速电机搭配带传动结构，电机布置在机架侧部的独立安装位，与高温油炸区域通过隔热挡板分隔，避免长期高温烘烤影响电机使用寿命，带传动结构可以在旋转脱油启动时提供缓冲，避免硬启动导致的网篮晃动、食材飞溅问题，传动比匹配经过核算，脱油转速控制在合理区间，既可以保证表面浮油被充分甩出，又不会因为转速过高导致食材表层破损、形态被破坏。

　　设备的操作控件集中布置在机身侧部的操作位，包含加热开关、转速调节旋钮、定时旋钮，操作人员站在机身正面即可完成全部操作，无需绕机走动。油炸腔体底部设置排油口，日常更换炸油、清理油渣时可以直接通过排油口排空腔体内部残油，无需人工舀出，降低清洁维护的工作量。网篮顶部设置可翻转的压料盖，炸制和脱油过程中压料盖闭合，避免食材受沸油翻动、离心力作用溅出腔体，提升作业安全性。

　　从建模细节来看，整套结构的零件拆分完全遵循实际加工装配逻辑，机架的方管拼接焊缝、网篮的卷边结构、带轮的键槽连接、轴承位的配合公差都做了还原，没有出现干涉、装配错位的问题，各转动部件的运动自由度都按照实际工况做了约束，可以直接用于结构验证、作业流程模拟，也可以作为同类小型食品加工设备改型设计的基础参考，针对不同加工量需求，还可以基于该结构调整腔体容积、网篮尺寸、加热功率，适配不同的产能需求。设备的所有与食材、热油接触的部件都采用食品级不锈钢材质设计，避免长期接触高温油、食材出现锈蚀、杂质脱落的问题，符合食品加工设备的卫生要求，机架外部可以根据需求加装不锈钢蒙皮，既方便日常擦拭清洁，也能避免操作人员误触高温腔体造成烫伤。
