蜂窝加强型墙面搁板承重支撑托架

　　在民用柜体配套、工业设备舱内部置物、电气柜内元件承托、墙面管线辅助支撑等场景里，这类侧装式承重托架的应用覆盖率极高，以往的实心直角托架往往存在自重过大、材料利用率低、长期承重下应力集中位置易出现蠕变断裂的问题，而这款采用蜂窝镂空加强结构的搁板支架，正是针对传统支架的痛点做的定向结构优化。从实际安装边界来看，该支架采用垂直墙面贴装+水平承托面的直角布局，垂直安装面预留了沉头安装孔位，可适配M4-M6规格的膨胀螺丝或自攻螺丝，安装时垂直面完全贴合墙面或设备柜体侧壁，不会出现突出的安装棱边刮蹭放置物品的情况；水平承托面的边缘做了小幅度的上翻挡边，当搁板放置在承托面上时，挡边可以卡住搁板底部的定位槽，避免搁板受侧向力时出现滑移脱落的问题，承托面的平面度控制在0.2mm以内，保证和搁板底面完全贴合，不会出现局部点接触导致的压强过大压坏搁板的情况。

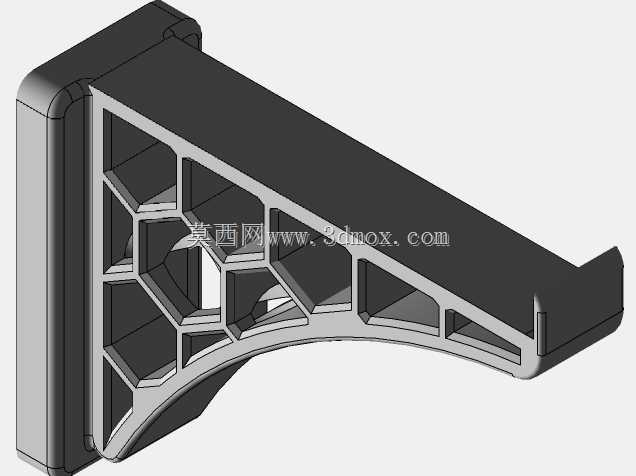

　　结构设计上，这款支架没有采用传统的三角实心筋或者单一矩形镂空的方案，而是在垂直支撑板和水平承托板之间的过渡区域，设计了仿蜂巢的六边形镂空加强筋结构，熟悉结构力学的从业者都清楚，六边形网格结构在同等耗材用量的前提下，抗扭、抗弯的截面惯性矩要比矩形网格高出30%左右，同时镂空结构可以大幅降低支架自身的重量，不管是注塑成型还是钣金冲压、3D打印加工，都能有效减少材料消耗，降低单件生产成本。在应力集中的过渡区域，也就是垂直面和水平面连接的转角位置，没有做尖锐直角处理，而是采用了大圆弧过渡的结构，把承重时的剪切应力沿着圆弧面均匀分散到两侧的筋位上，避免长期静载荷下转角位置出现应力开裂。

　　从实际承重表现来看，这种蜂窝结构的支架，在同等壁厚、同等外形尺寸的前提下，极限承重能力比传统实心三角筋支架高出25%左右，同时自重降低40%，不管是用在家庭墙面置物架、车间工具墙的工具承托，还是电气柜内的线槽、小型变压器的辅助支撑，都能完全满足载荷要求。另外，支架的外边缘全部做了R1.5的圆角倒钝处理，没有尖锐的飞边棱角，安装和后续使用过程中不会划伤操作人员，也不会刮蹭放置在搁板上的线缆、元件外壳。在垂直安装面的背面，还设计了定位止口，安装时可以先把止口卡入预先在墙面或柜体上开好的定位槽内，不需要人工长时间托举支架对位，单人就能完成安装锁紧，大幅提升现场装配的效率。

　　和市面上常见的冲压薄铁皮支架不同，这款支架的筋位厚度均匀，不管是采用工程塑料注塑成型，还是采用铝合金压铸、钣金折弯焊接，都能保证各个位置的冷却收缩率一致，成型后不会出现翘曲变形，安装后承托面的水平度偏差不会超过0.3度，放置较重物品时不会出现倾斜滑落的隐患。针对不同的使用场景，这种蜂窝结构的支架还可以根据实际承重需求调整筋位的壁厚和蜂窝格的大小，比如承托重型工业元件时，可以把蜂窝格的尺寸缩小、筋位加厚，承托轻型民用物品时，可以放大蜂窝格尺寸进一步降低自重，结构的拓展性非常强。很多设计人员在做这类支撑件的时候，往往会陷入“越实心越结实”的误区，实际上通过合理的拓扑优化，用仿生的蜂窝结构代替实心材料，不仅能提升结构强度，还能降低材料成本和产品自重，这款支架的设计思路就很好地体现了这一点，没有多余的装饰性结构，每一处筋位、每一个倒角、每一个孔位都是围绕承重、安装、使用的实际需求设计的，没有冗余的结构特征，不管是做批量注塑生产，还是做单件3D打印定制，都有很高的实用性。
