自行车制动系统六角锁紧螺母结构

　　日常通勤、山地越野等不同使用场景下的自行车，制动系统的连接可靠性直接关系骑行安全，这类六角锁紧螺母正是制动组件装配环节中承担紧固限位作用的核心小尺寸零件。从实际装车场景来看，该零件主要用于刹车夹器与车架安装座的连接锁紧、刹车线调节机构的位置固定，以及左右两侧刹车臂的转轴端锁止，能够在骑行过程中持续承受路面颠簸带来的振动载荷，避免刹车组件出现松旷移位，保证制动力传递的稳定性。

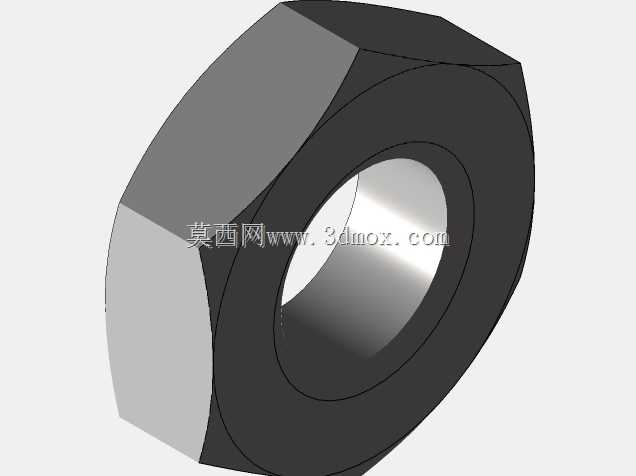

　　从功能特性上看，该零件采用标准六角外形设计，适配常规开口扳手、活动扳手以及套筒工具的拧紧作业，现场装配或后期维护时不需要特殊定制工装，普通维修人员借助通用工具即可完成拆装调整。内孔采用光滑通孔设计，能够适配对应规格的刹车安装螺栓穿过，螺母端面加工有平整的承压面，拧紧后可以与被连接件的安装面完全贴合，单位面积承压载荷分布均匀，不会出现局部应力集中导致的安装面压痕或者螺母偏斜问题。零件的棱边均做了微小的倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员的手部，也能在拧入螺栓的初始阶段起到导向作用，降低螺纹对中难度，减少错牙滑牙的概率。

　　设计过程中，首先需要匹配自行车制动系统常用的安装螺栓规格，确定内孔的通径尺寸，保证螺栓能够顺畅穿过，同时预留合理的配合间隙，避免因加工公差累积导致装配卡滞。六角对边尺寸的选取严格遵循通用紧固件的尺寸规范，确保市面上常规的维修工具都能适配，不需要用户额外准备特殊规格的扳手，降低后期维护的工具成本。螺母的厚度设计需要综合考虑锁紧力需求与安装空间限制：厚度过小会导致螺纹啮合圈数不足，在长期振动载荷下容易出现螺纹滑牙、锁紧失效的问题；厚度过大则会占用过多的安装空间，导致刹车组件的安装位置超出车架预设的安装边界，甚至与相邻的辐条、车架管壁产生运动干涉。因此设计时会结合刹车安装点的最大允许突出高度，平衡螺纹啮合长度与整体厚度，在保证连接强度足够的前提下尽可能压缩轴向尺寸，适配不同车型的安装空间。

　　从安装边界来看，该螺母拧紧后六角部分的外接圆直径需要小于安装位周围的最小避让空间，确保扳手在拧紧过程中有足够的转动角度，不会被周围的刹车臂、车架凸台等结构挡住，影响拧紧作业的操作空间。螺母承压端面的平面度需要控制在合理公差范围内，保证拧紧后螺母与被连接件之间完全贴合，不会出现倾斜导致的附加弯矩，避免螺栓长期受弯出现疲劳断裂。针对自行车户外使用的场景，零件的材质选取需要兼顾强度与防锈性能，一般会选用具备一定防锈能力的钢材加工，表面做相应的防锈处理，能够应对雨天骑行、路面泥水飞溅等恶劣使用环境，长期使用不会出现严重锈蚀导致的拆装困难。在刹车系统的装配流程中，这类螺母通常需要配合弹簧垫圈或者防松垫片使用，进一步提升防松性能，在持续的振动工况下依然能够保持足够的锁紧力，避免刹车组件移位导致的制动失效问题。对于结构设计从业者而言，这类小尺寸紧固件的设计不能只关注单个零件的尺寸参数，更需要结合整个制动系统的安装空间、维修便利性、载荷工况做综合考量，哪怕是一个不起眼的螺母，尺寸设计不合理也可能导致整个刹车系统装配困难，或者后期使用中出现安全隐患。建模过程中需要重点关注六角外形的对称度、内孔与六角外形的同轴度，以及端面与轴线的垂直度，这些形位公差会直接影响零件的实际装配效果，若同轴度偏差过大，螺母拧入后会出现偏心，导致锁紧力分布不均；若端面垂直度不足，拧紧后会对螺栓产生附加弯曲应力，大幅降低螺栓的疲劳寿命。
