电源变压器用L型带筋安装夹具块

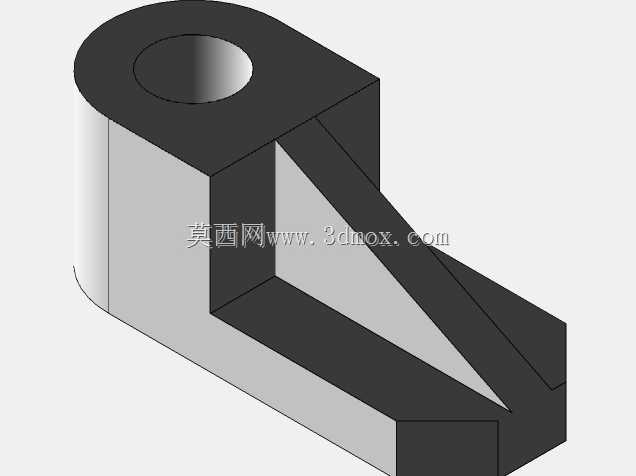

　　在电源变压器的生产组装与整机集成环节，这类L型带加强筋的夹具块是十分常见的定位支撑构件，主要承担变压器绕组骨架、铁芯组件在装配工位上的侧向定位与承重支撑作用，也可作为成品变压器安装到机柜内部时的辅助连接固定件，适配小功率工频电源变压器的安装固定需求，在电子变压器生产流水线的装配工装、小型电源设备的内部结构中都能见到这类构件的应用。从结构设计逻辑来看，该夹具块采用L型直角基体作为核心承载结构，竖直段顶部设置同轴通孔，用于穿装铰接销轴或者锁紧螺栓，可实现与相邻连接件的转动铰接或者螺栓紧固连接，通孔的加工精度直接决定了装配后相邻部件的同轴度误差，建模时需要严格控制孔的圆柱度与端面垂直度，避免装配后出现螺栓卡滞、铰接转动不畅的问题。

　　水平段作为主要的承载贴合面，底面为完整平面，用于和安装基准面完全贴合，保证支撑的稳定性，避免安装后出现倾斜晃动。在L型结构的直角内侧设置三角形加强筋，这一设计是为了弥补直角结构在受侧向载荷时的应力集中缺陷，当夹具块承受来自被固定变压器组件的侧向推力或者垂直方向的载荷时，三角形加强筋可以将应力均匀分散到竖直段与水平段的基体上，避免直角连接处出现应力断裂，大幅提升构件的整体结构强度，同时不需要额外增加整体壁厚，有效控制零件的重量与材料成本。

　　从安装边界来看，竖直段的半圆弧面与顶部通孔同轴，圆弧半径与通孔半径保持固定的壁厚比例，既保证了孔壁的结构强度，也避免了多余材料的浪费；水平段的末端做了斜切收边处理，减少了安装时与相邻部件的干涉风险，在装配空间较为紧凑的电源机柜内部，这种收边设计可以让夹具块适配更狭小的安装空间，不需要额外对零件进行二次修磨。在实际建模过程中，这类零件需要重点关注几个关键尺寸的配合：顶部通孔的直径要适配常用的标准紧固件尺寸，保证M4、M5这类常用规格的螺栓可以顺利穿装；水平段的底面平面度需要控制在合理公差范围内，避免安装后出现贴合间隙导致固定不稳；加强筋的厚度与基体壁厚保持一致，采用等壁厚设计不仅符合注塑或者粉末冶金加工的工艺要求，也能避免加工过程中出现缩孔、变形等缺陷。

　　在实际应用场景中，这类夹具块除了用于电源变压器的装配固定，也可通用在其他小型电子设备的内部结构支撑中，只要安装空间的尺寸边界匹配，就可以作为通用的直角支撑固定件使用，其结构简单、加工难度低、承载性能可靠的特点，让它在小功率电子设备的结构件中具备很高的通用性。设计时没有多余的冗余结构，所有结构特征都服务于固定支撑的核心功能，没有额外的装饰性特征，完全从功能实现与加工便利性的角度出发，是典型的实用型机械结构零件。在装配使用时，通常会将水平段底面通过螺栓或者粘接的方式固定在安装基准面上，竖直段的通孔用于连接被固定的变压器组件，可根据实际安装需求调整穿装螺栓的锁紧力矩，实现刚性固定或者小范围的转动调节，三角形加强筋的存在让整个构件在承受反复的振动载荷时也不容易出现结构疲劳损坏，适配电源设备长期运行时的振动工况，避免长期使用后出现固定松动、构件断裂的问题。
