车床用刀具夹持工装结构设计

　　在普通卧式车床及数控车床的切削加工作业场景中，刀具装夹的可靠性直接决定了加工过程的稳定性、工件成型精度以及刀具本身的使用寿命，这款刀具夹持结构正是针对车床刀架装夹场景开发的专用夹持部件。从实际机加工工况来看，车床作业时刀具需要承受连续的切削冲击力、断续切削带来的振动载荷，以及高速切削时产生的热变形影响，因此夹持结构首先要保证足够的装夹刚性，避免加工过程中出现刀具窜动、让刀甚至崩刀的问题。

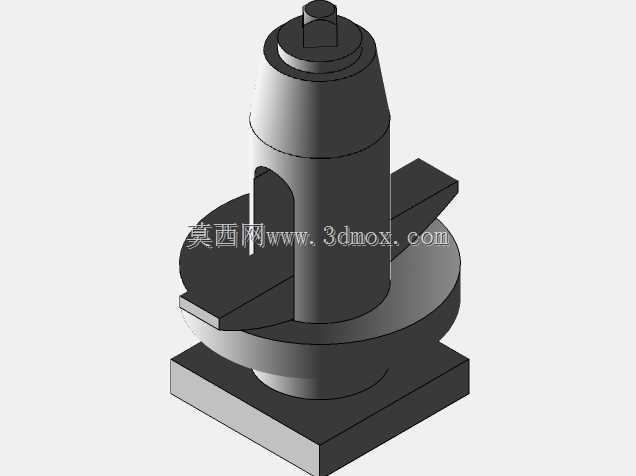

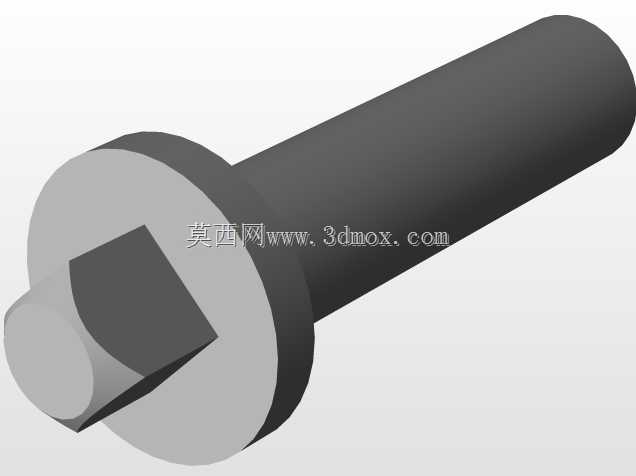

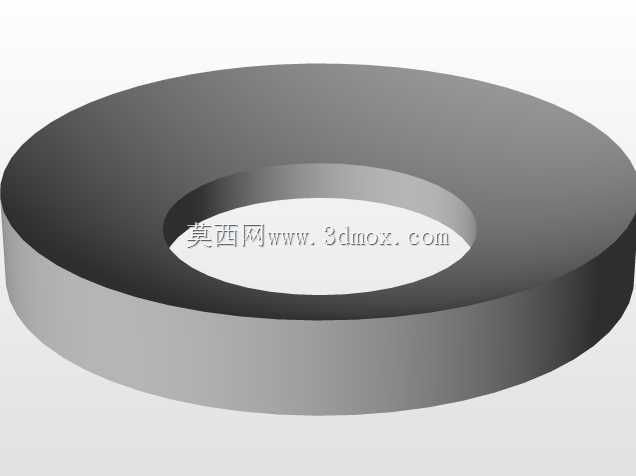

　　该夹持结构的整体采用阶梯式同轴布局，底部为方形安装基座，这个结构设计是为了匹配车床四方刀架的标准安装槽位，方形基座的直边可以与刀架槽的定位面完全贴合，依靠侧面的压紧螺钉实现基座的完全固定，安装时不需要额外做定位找正，只要将基座推入刀架槽至贴合定位面即可完成初步定位，能大幅减少换刀时的辅助调校时间。基座上方设置的圆盘式凸台结构，一方面是作为轴向定位的承载面，分散刀具切削时传递到基座的压应力，避免应力集中在方形基座的边角位置造成基座变形，另一方面这个凸台的外径尺寸经过匹配设计，刚好可以适配多数常规车床刀架的安装沉孔尺寸，保证安装后整个夹持结构的同轴度误差控制在机加工允许的范围内。

　　中间的柱身是整个夹持结构的主体承载部分，柱身一侧开设的通槽是刀具安装位，槽的宽度尺寸按照常规车刀刀杆的标准厚度设计，槽的两个侧面经过平行度公差约束，保证装入的刀具刀杆不会出现偏斜，槽底的平面作为刀具轴向定位的基准面，刀具装入后刀杆端面与槽底贴合，就能保证刀具的刀尖高度与车床主轴中心高保持一致，不需要操作人员反复调整垫片来找正中心高。柱身上部的锥段结构是锁紧机构的配合面，当刀具装入安装槽后，上部的锁紧套沿锥面下压，就能将刀具牢牢压紧在安装槽内，锥面的自锁特性可以保证切削过程中即使受到振动冲击，锁紧结构也不会出现松脱，相比传统的螺钉直接顶紧的装夹方式，这种锥面压紧的方式受力更均匀，不会因为螺钉单点顶压造成刀杆变形，也不会在刀杆表面留下压痕损伤。顶部的柱状凸台是锁紧操作的受力部位，操作人员使用标准扳手卡入这个部位就可以转动锁紧结构，完成刀具的夹紧与松开动作，操作力矩经过优化设计，不需要使用加力杆就能达到足够的锁紧力，同时也不会因为力矩过大造成锁紧结构损坏。

　　从设计思路上看，这款夹持结构没有采用复杂的多零件组合结构，整体一体化的结构设计减少了零件之间的配合间隙，从根源上降低了装夹时的累积误差，同时一体化结构的刚性远高于拼装式夹具，在进行大切深、大进给的重切削作业时，整个夹持结构的形变量可以控制在0.02mm以内，完全满足粗加工、半精加工的精度要求。在安装边界上，底部方形基座的边长尺寸适配国内主流型号卧式车床的四方刀架安装槽尺寸，不需要对原有刀架进行任何改装就可以直接安装使用，整体高度尺寸经过核算，安装后刀具的刀尖高度刚好匹配CA6140、CK6150等常见车床的主轴中心高，不需要额外加装调整垫片，更换不同厚度的刀具时，只需要调整锁紧结构的下压量就可以完成装夹。

　　在实际使用场景中，这款夹持结构既可以用于外圆车刀、端面车刀的装夹，也可以适配切断刀、螺纹车刀等不同类型的标准焊接车刀与机夹车刀，相比车床自带的刀架压板装夹方式，这款夹持结构的刀具悬伸长度可以根据加工需求灵活调整，在进行深孔加工、台阶轴加工等需要刀具伸出较长的场景时，也能保证足够的夹持稳定性，减少切削振纹的产生。结构上没有设计多余的冗余特征，所有的外形面都经过切削工艺性优化，在生产制造该夹持部件时，所有的加工面都可以在车床上一次装夹完成大部分工序，后续只需要通过铣削加工出安装槽与方形基座即可，加工工艺简单，制造成本低，适合批量生产作为车床的配套工装使用。同时整个结构没有易损的小零件，日常使用中只需要定期清理安装槽内的切屑与油污，就可以长期保持装夹精度，维护成本极低，非常适合批量零件加工的生产车间长期使用。
