可调式管道圆柱件夹持工装结构

　　在管道预制、现场安装以及精密检测场景中，这类夹持组件是现场作业与实验室检测环节都离不开的基础工装，区别于常规台虎钳的平口夹持结构，它专门针对圆柱形工件的径向抱紧需求做了结构优化，适配直径8mm到80mm的圆柱类工件，覆盖了从细径仪表导压管、小型气动管路到常规输水输气管的常见管径范围，既可以作为固定工位的管道夹持座完成管口打磨、焊接对位、套丝加工等工序的工件固定，也可以作为检测工位的定位夹具，完成圆柱件圆度跳动、同轴度、管壁厚度等临界尺寸的测量作业，避免平口钳夹持圆柱件时出现的点接触压痕、夹持偏移、工件转动打滑等常见问题。

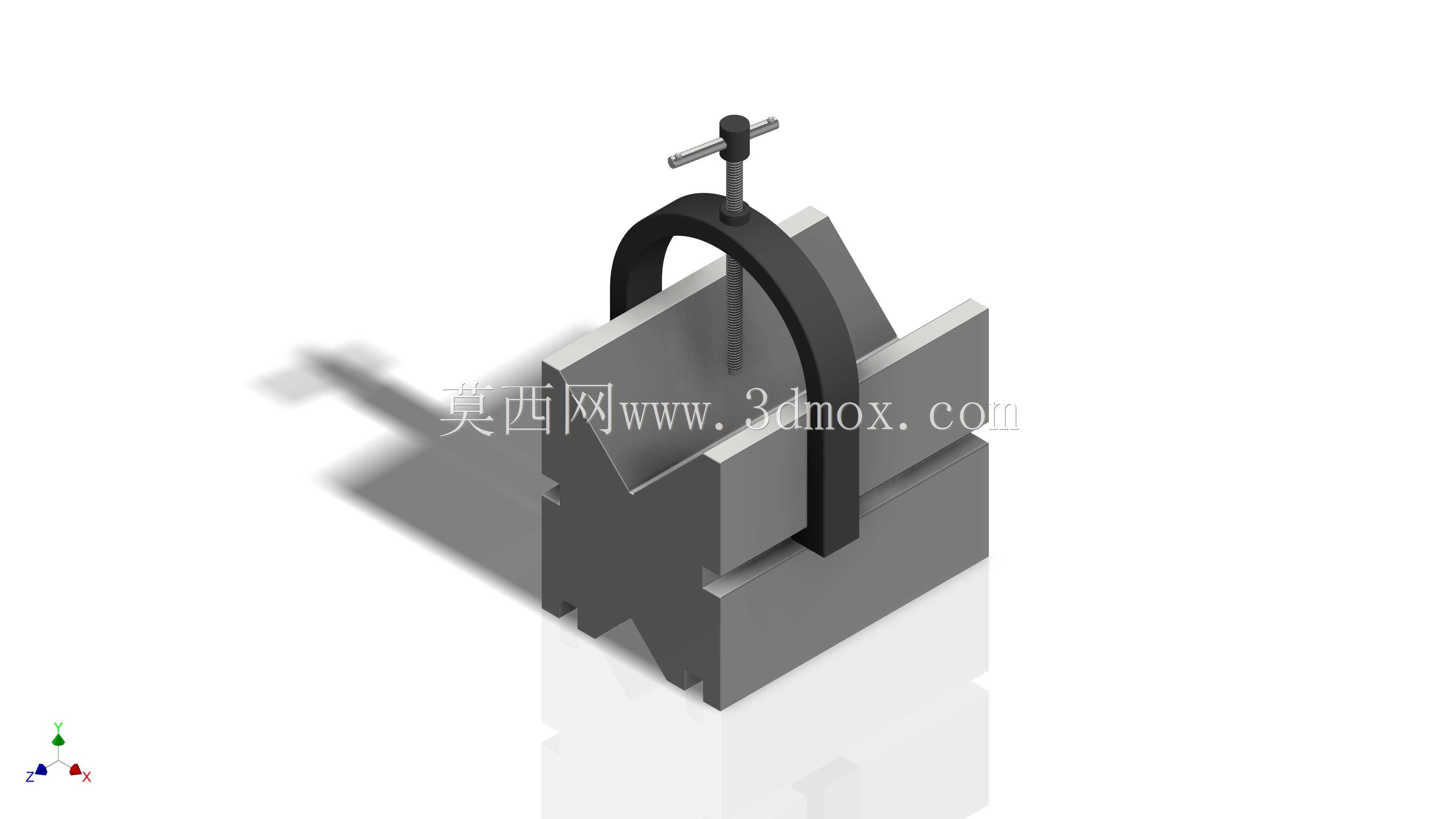

　　从结构设计逻辑来看，整个组件采用V型定位块配合弓形压架的组合方案，底部的V型支撑块采用90度开口设计，这种角度的V型槽在圆柱件定位时具备自动对中特性，不需要额外调整工件的中心位置，只要将圆柱件放置在V型槽面上，工件轴线就会自动与V型槽的对称中心重合，大幅降低装夹找正的时间成本。V型块的支撑面做了加厚处理，整体采用灰铸铁材质的设计思路，具备足够的刚性储备，即使夹持满量程的80mm直径工件、施加较大夹紧力时，也不会出现支撑面变形导致的定位偏移问题。上方的弓形压紧架采用弧形弯板结构，避开了圆柱件的上部操作空间，在完成夹紧的同时不会遮挡管口位置的作业区域，不管是进行管口焊接、端面车削修平还是传感器贴附检测，都能留出足够的操作空间，不会出现夹具结构干涉作业路径的问题。

　　压紧驱动采用T型手柄配合丝杆的螺旋传动结构，丝杆的端部做了圆弧钝化处理，与弓形压架的接触位置采用活动连接设计，夹紧时压架会随圆柱件的外径自动调整压紧角度，保证压架的内弧面与圆柱件外壁形成面接触，而非丝杆端部的点接触，这样的设计一方面可以分散夹紧压力，避免薄壁管件被夹变形，另一方面也能增大接触摩擦力，防止工件在加工或检测过程中出现轴向窜动、周向转动的情况。T型手柄的力臂长度经过匹配设计，操作人员不需要借助加力杆，单手就可以完成可靠夹紧，对于需要频繁拆装工件的检测工位或者流水作业场景，能够有效降低操作人员的劳动强度，提升装夹效率。

　　从安装边界来看，整个组件的底部为平整的矩形安装面，四个角预留了沉头安装孔，可以直接通过螺栓固定在标准工作台面、检测平台或者专用设备的工装基板上，安装孔的孔距符合通用工装的安装孔位标准，不需要额外加工转接板就可以完成快速部署。V型块的高度经过核算，当夹持最小直径8mm的工件时，工件中心高度保持在统一基准位，和常用的百分表支架、高度尺的测量基准匹配，不需要每次装夹后重新调整测量仪器的高度参数；当夹持最大直径80mm的工件时，弓形压架的抬升行程留有足够余量，不需要拆卸任何部件就可以完成工件的取放。整个组件没有多余的突出结构，外部轮廓规整，在多工位并排布置时不会出现相邻夹具的干涉问题，适合在批量检测工位、管道预制生产线的多个工位上成组使用。

　　在实际使用场景中，这类夹持组件相比通用平口钳的适配性更强，平口钳夹持圆柱件时需要搭配额外的V型块附件，不仅装夹步骤繁琐，还容易出现V型块移位导致的定位误差，而这款集成式的夹持组件将V型定位与压紧结构整合为一体，装夹步骤简化为放置工件、扳动手柄两个动作，装夹重复定位精度可以控制在0.02mm以内，完全满足常规机械加工、尺寸检测的精度要求。针对薄壁管件的夹持需求，弓形压架的内弧面可以根据使用场景更换铜质或者尼龙材质的衬垫，进一步降低夹紧时的接触应力，避免薄壁管出现夹扁变形的问题，适配不同材质、不同壁厚的圆柱类工件装夹需求。在管道安装现场，这类夹具也可以搭配磁吸底座使用，不需要螺栓固定就可以吸附在钢制的作业平台或者管道壁面上，完成临时的管口对位、修磨作业，拓展了工装的使用场景。
