CNC机床用多工位模块化装夹工装

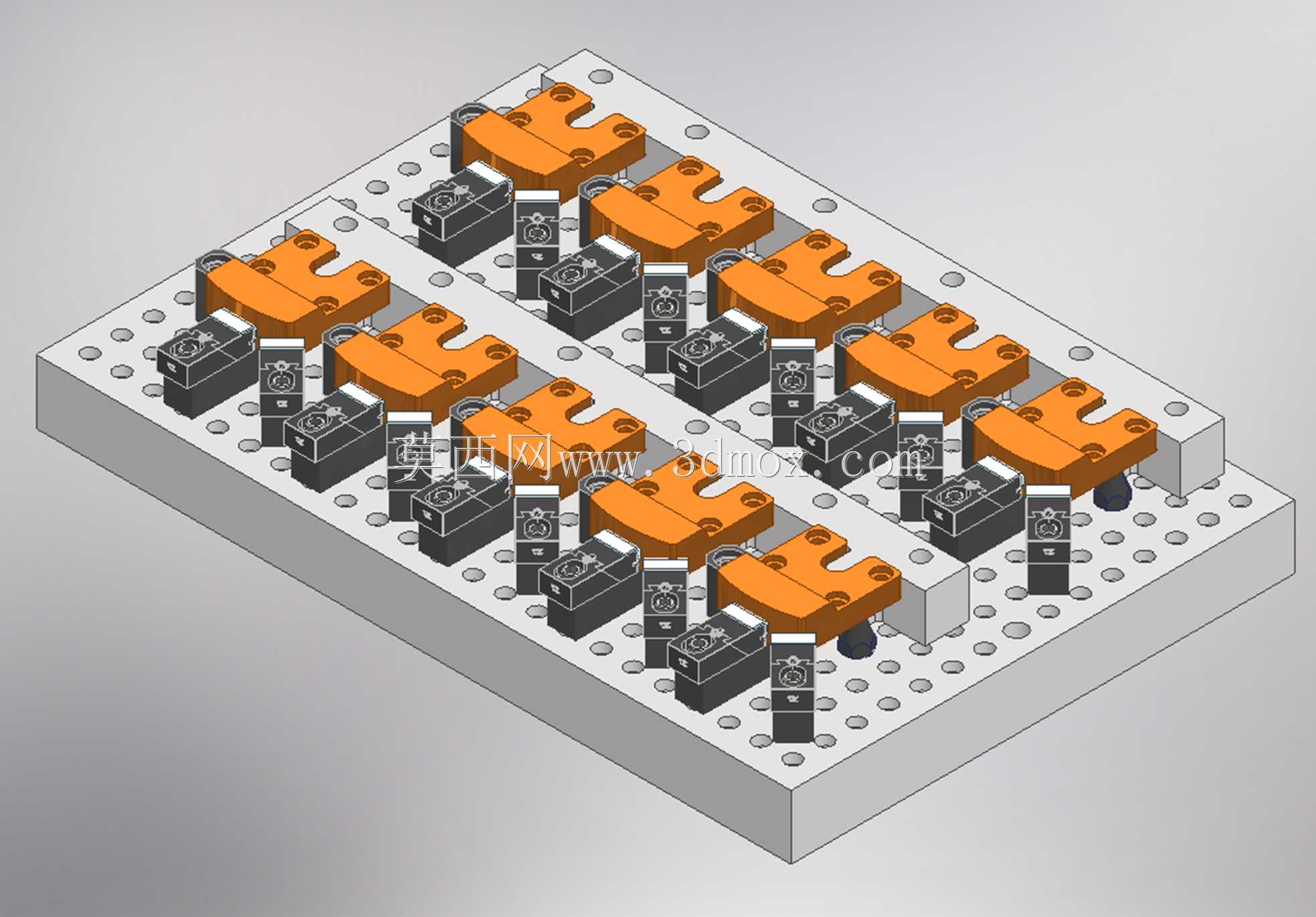

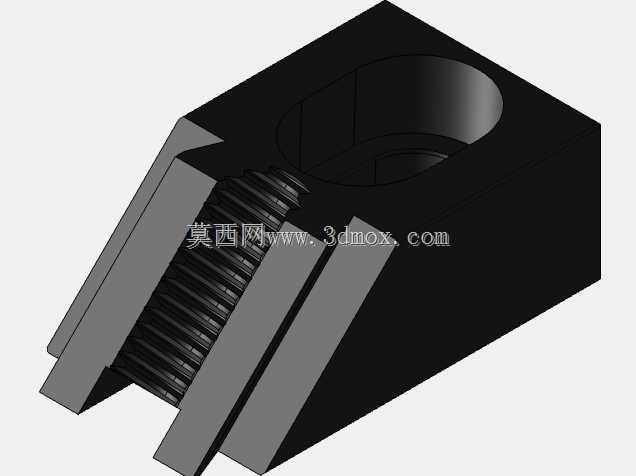

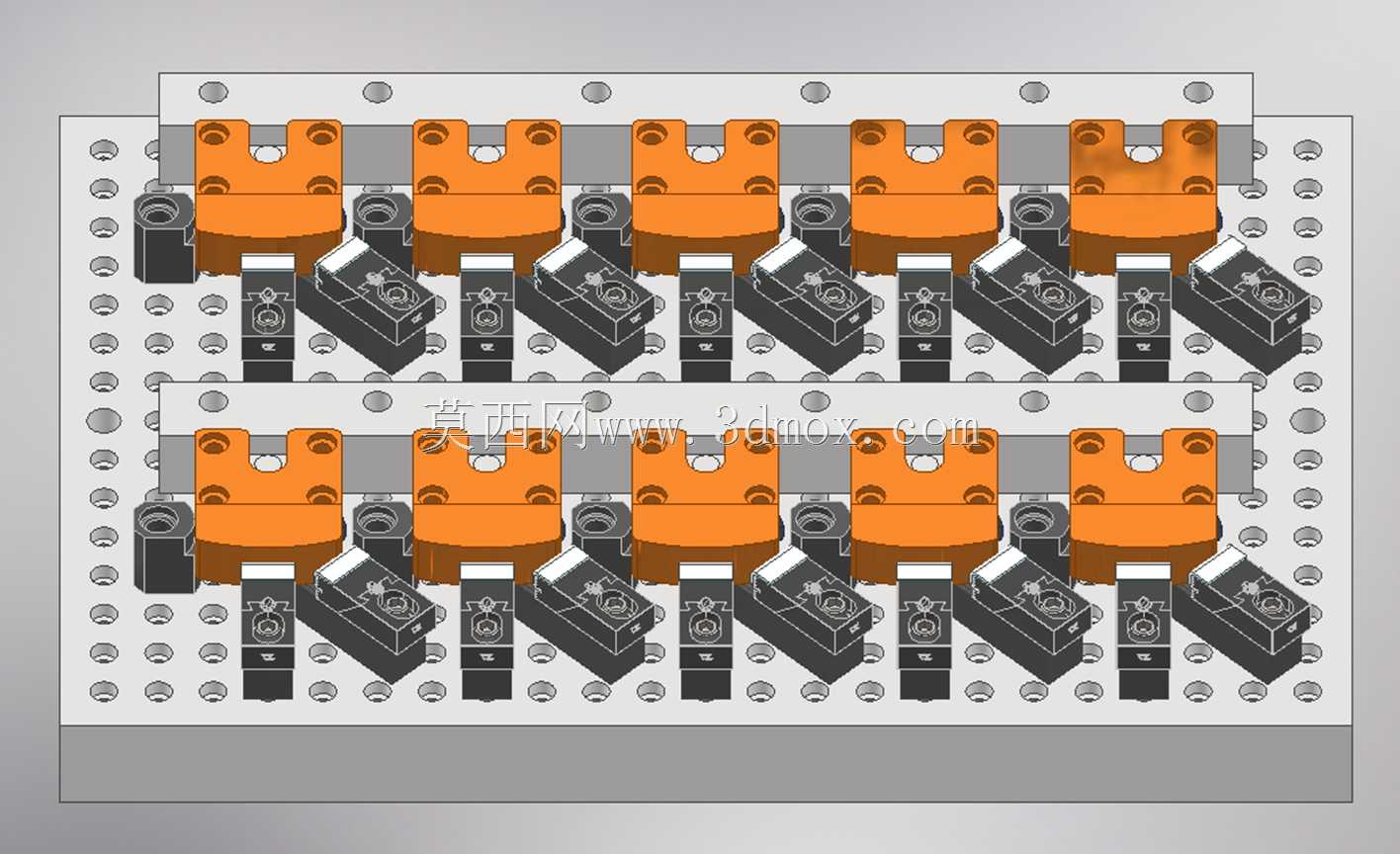

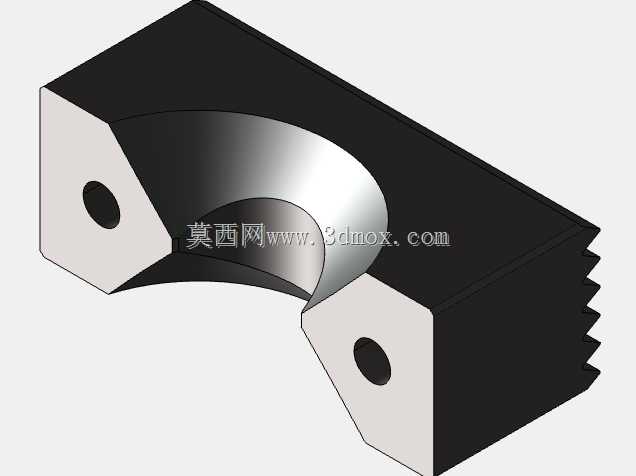

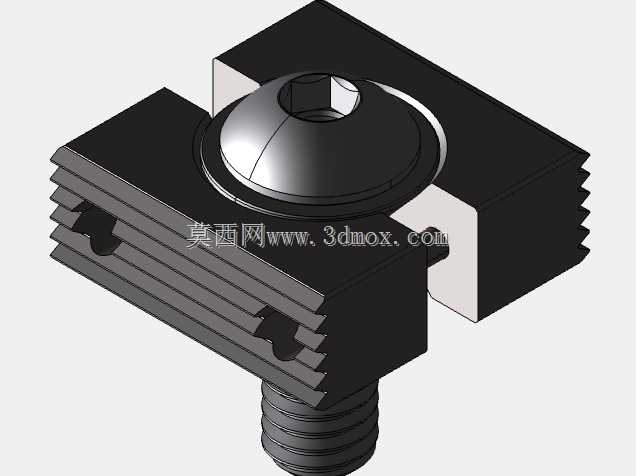

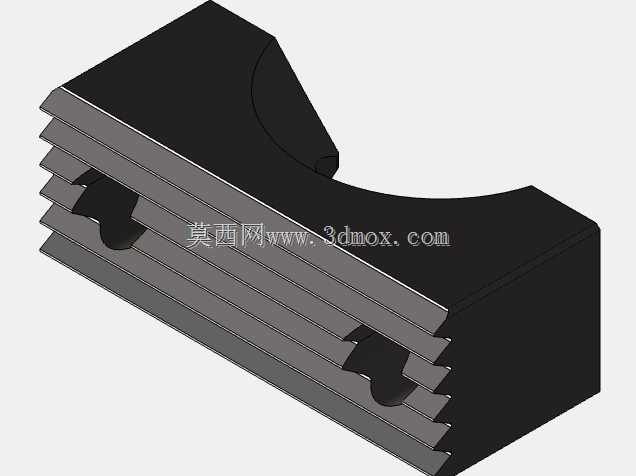

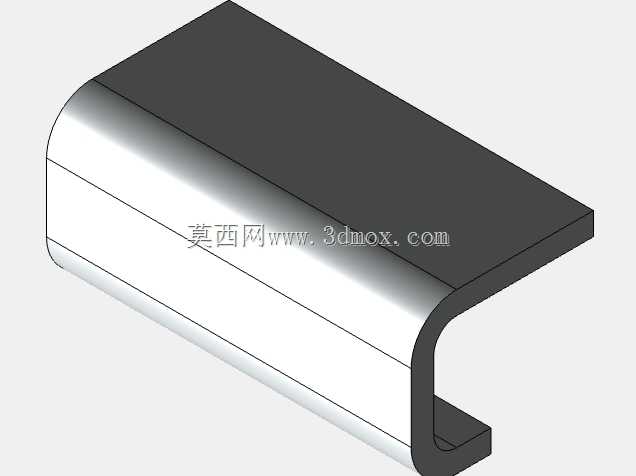

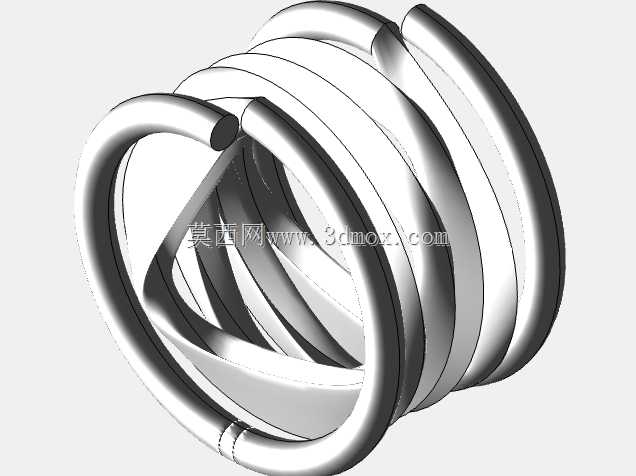

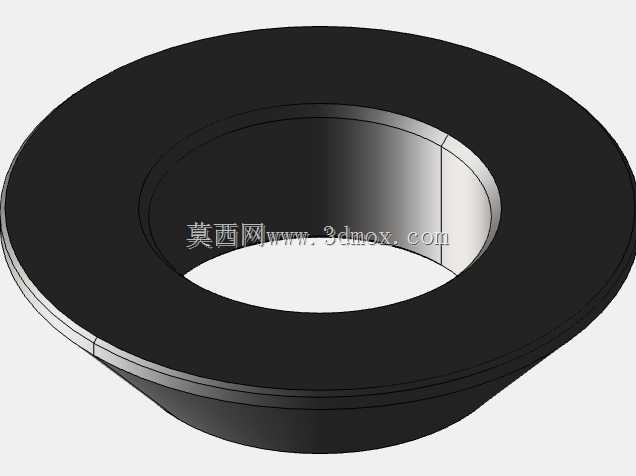

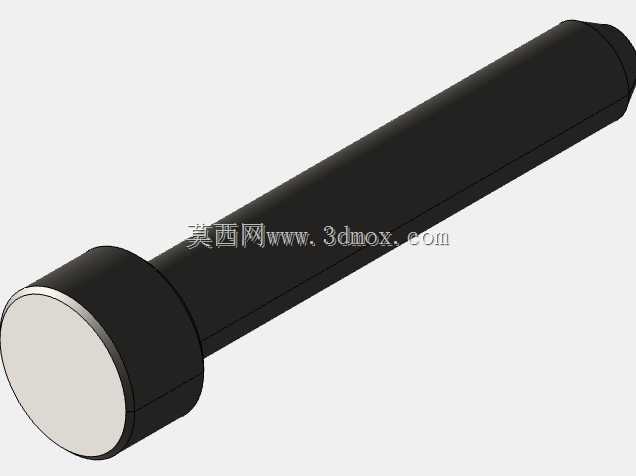

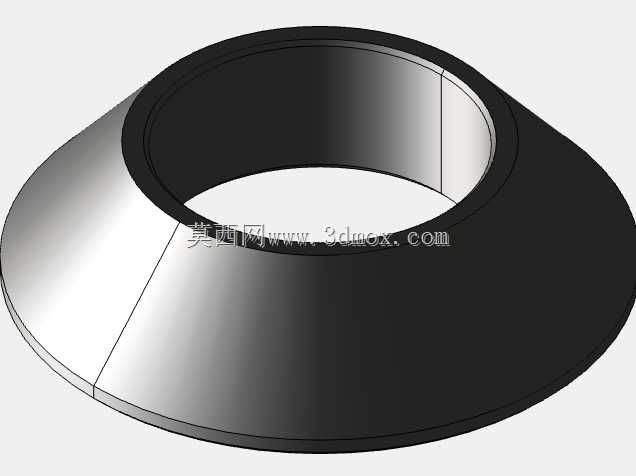

　　在精密机加工生产场景中，小尺寸异形工件的批量装夹一直是影响CNC机床稼动率的核心环节，传统单件虎钳装夹需要反复找正、单工位装夹的换件等待时间占比往往能达到加工周期的三成以上，这款多工位模块化夹具正是针对这类痛点设计的机加工装夹方案。整套夹具以带矩阵安装孔的标准化基板作为承载基础，基板上的孔位采用等间距网格排布，所有安装孔的位置公差控制在±0.02mm以内，可兼容不同规格的夹紧模块快速换装，不需要针对每批次工件重新制作整体式夹具托板，能大幅缩短中小批量生产的工装准备周期。基板上共集成10组独立的夹紧单元，每组夹紧单元由定位挡块、夹紧压块、调节锁紧机构组成，定位挡块负责对工件的X、Y向基准进行硬限位，压块采用开口式仿形结构，接触工件的压合面做了防滑齿纹处理，避免切削过程中工件受铣削力作用出现位移，每组夹紧单元的锁紧行程可根据工件的实际厚度进行微调，适配一定尺寸范围内的同类型异形工件装夹，不需要更换压块就能完成同系列不同规格工件的快速装夹。

　　从安装边界来看，整套夹具的基板外形为矩形结构，四周预留了与机床工作台T型槽匹配的压装固定位，安装时可通过标准T型螺栓直接固定在常见规格的立式加工中心工作台上，不需要额外制作过渡连接板，基板的厚度经过刚性校核，在满负荷装夹10件工件进行大进给铣削时，基板的最大形变量控制在0.01mm以内，不会因为基板变形影响工件的加工精度。设计过程中充分考虑了切削液与铁屑的排出需求，每组夹紧单元之间预留了足够的排屑间隙，基板上的矩阵安装孔同时可作为排屑孔使用，加工过程中产生的细碎铁屑可顺着孔位下落，不会堆积在夹紧机构的活动位置造成锁紧卡滞，日常维护只需要定期用压缩空气吹扫即可，不需要拆解夹具进行深度清理。

　　这套夹具的模块化设计思路核心在于将装夹系统拆分为通用基板与专用夹紧模块两个部分，当加工工件类型更换时，只需要更换对应仿形的夹紧压块与定位挡块，基板部分可长期重复使用，相比传统整体式专用夹具，能减少70%以上的工装材料浪费，同时缩短80%的工装制作周期。在实际生产应用中，这套夹具可同时完成10件工件的装夹找正，操作人员可在机床加工的过程中在夹具外侧完成待加工工件的预装，待当前批次加工完成后只需要松开锁紧机构更换工件即可，大幅减少机床的停机等待时间，对于小批量多批次的精密零件加工场景，能有效提升机床的实际加工效率，降低单件工件的加工成本。

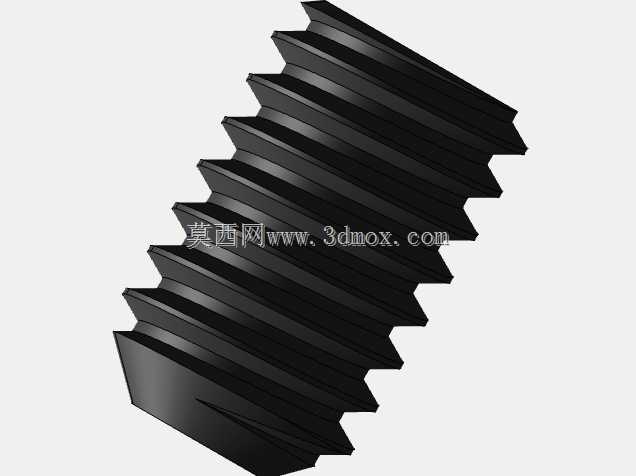

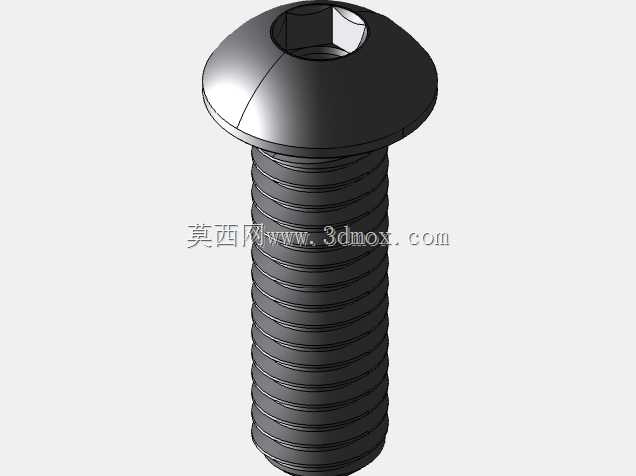

　　每组夹紧单元的夹紧力可通过锁紧机构进行调节，针对不同材质的工件可调整合适的压合力，避免装夹力过大造成薄壁工件变形，或是装夹力不足导致加工过程中工件飞脱。夹具上所有的活动部件都做了发黑防锈处理，可长期在充满切削液的潮湿加工环境中使用，不会出现锈蚀卡滞的问题，关键的锁紧配合面做了淬火硬化处理，耐磨性能满足长期高频次装夹的使用需求，整套夹具的重复定位精度可控制在0.015mm以内，能满足大部分精密铣削、钻削工序的装夹精度要求，不需要每次装夹后重新对工件坐标系进行分中找正，进一步压缩辅助加工时间。
