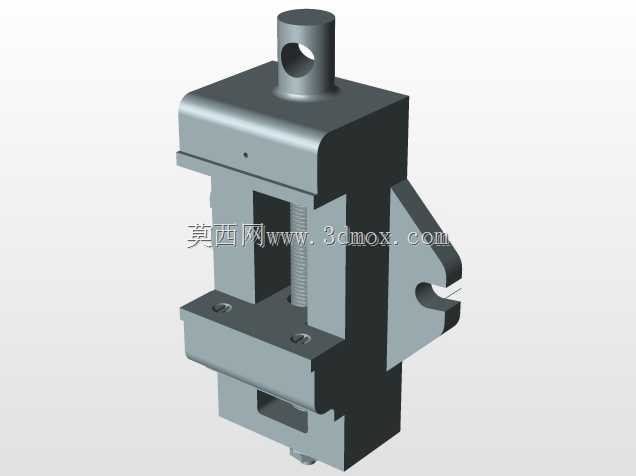

立式机用夹持工装结构三维设计

　　在精密零部件的铣削、钻孔、轻度磨削加工场景中，工件的夹持稳定性直接决定加工精度与成品良率，这款立式夹持工装的设计，正是针对小型加工工位的紧凑安装需求开发，区别于传统平口虎钳的卧式布局，该结构采用竖向框架式主体，能够在有限的工作台面空间内，实现对块状、条状异形工件的稳定夹持。从实际应用场景来看，这类夹持结构多用于小型台式加工设备、教学实训加工台、精密零件返修工位，既可以夹持金属坯料完成去毛刺、钻孔工序，也可以固定非金属样件完成尺寸检测、外形修配，适配多批次小批量的柔性加工需求，不需要复杂的安装调试流程，通过顶部的旋紧结构即可快速完成夹紧力调节。

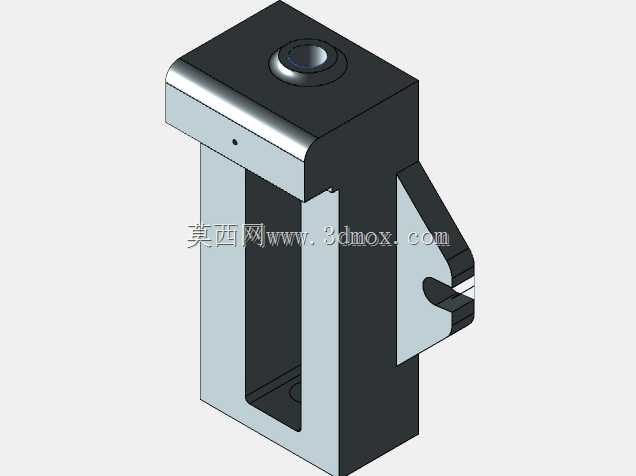

　　从功能特性上看，该结构的主体采用U型开放式框架设计，夹持区域三面开放，不会对加工刀具的走刀路径产生干涉，操作人员可以从多个方向接触工件，完成侧面钻孔、端面铣削、边角修磨等操作，避免传统封闭夹具带来的操作盲区。侧面设置的侧向定位凸台结构，能够在夹持异形工件时提供辅助支撑，防止工件在受侧向切削力时发生偏转，尤其适合夹持带有单侧凸起结构的异形零件，不需要额外加装定制化垫块即可完成定位。顶部的旋紧操作端采用内嵌式沉台设计，操作时扳手不会突出主体上表面，避免加工过程中刀具或操作人员误碰操作端，导致夹持松动引发安全隐患。

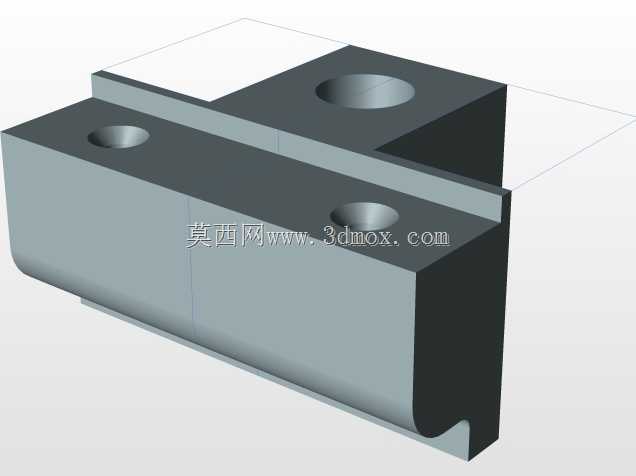

　　设计思路上，这款夹持结构没有采用复杂的液压或气动夹紧结构，全部采用纯机械传动的螺纹夹紧方式，核心优势在于结构可靠性高，日常维护成本极低，不需要配套气源或液压站即可独立使用，对于没有集中供气的小型加工车间、户外临时维修工位的适配性更强。主体框架采用一体化的块式结构设计，减少了分体式装配带来的累积误差，夹持工作面的平面度、垂直度公差可以在加工主体时一次性保证，不需要后续反复配磨调整。夹紧块与主体之间采用滑动导向配合，夹紧过程中不会出现偏摆，夹紧力可以均匀传递到工件接触面上，避免薄壁工件因局部受力过大产生夹持变形。

　　从安装边界与尺寸适配来看，该结构的底部为平整安装面，可以直接通过螺栓固定在标准T型槽工作台上，也可以搭配平口钳转换板固定在非金属工作台面上，整体竖向高度控制在小型加工设备的主轴行程范围内，不会出现工件夹持后超出主轴加工行程的问题。夹持开口的深度与宽度经过匹配设计，既可以满足常规尺寸方块零件的全行程夹持，也可以通过加装定制软爪，适配更小尺寸的精密零件夹持需求。主体侧面的加强筋结构并非冗余设计，在承受较大夹紧力时，能够抵消U型框架开口处的张开变形量，保证长期使用后框架的开口精度不会出现明显衰减，延长工装的整体使用寿命。

　　在实际建模过程中，该结构的所有配合面均预留了合理的公差间隙，滑动夹紧块与主体导向槽之间采用间隙配合，既保证滑动顺畅无卡滞，又不会因间隙过大导致夹持精度下降。所有棱边均做了倒角处理，避免装配和使用过程中划伤操作人员，同时去除加工毛刺带来的应力集中点。顶部的螺纹孔与夹紧螺杆采用标准梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，长期反复夹紧松开也不会出现螺纹滑牙问题，能够承受更大的夹紧扭矩。对于结构设计从业者而言，这类工装的设计核心不在于结构复杂度，而在于对实际加工场景的适配性，每一处结构细节都对应实际使用中的具体需求，没有多余的装饰性结构，完全服务于夹持稳定性、操作便利性、长期可靠性这三个核心指标，能够为同类小型夹持工装的设计提供可参考的结构思路。
