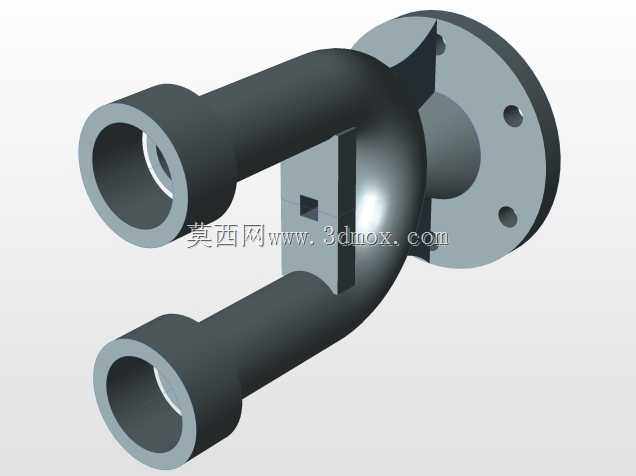

拉姆斯伯顿双通路法兰连接弯式阀门

这款弯式双通路阀门主要应用在工业流体输送管路的分流、换向工况中，常见于蒸汽管网、工艺冷却水回路、中小型化工物料输送支路，承担介质流向切换、支路通断控制的作用，相比直通单通路阀件，能在有限的管路排布空间内完成两路介质的同步管控，减少管路接头数量，降低泄漏风险点。从结构设计来看，阀体采用一体式弯铸流道，两个平行布置的外接管端为同径承插结构，适配同规格的金属管路对接，流道内壁做圆弧过渡处理，避免直角转折造成的介质紊流、压损过大问题，同时减少介质中固体颗粒在转角处的淤积，降低长期运行后的流道堵塞概率。端部的法兰安装盘采用三螺栓孔均布设计，安装时可根据现场管路走向调整法兰周向角度，适配不同方向的对接管路，法兰密封面为突面结构，适配常规非金属平垫片即可满足中低压工况的密封要求，无需定制特殊密封件。设计阶段优先考虑了安装边界的适配性，两个外接管端的中心距经过标准化匹配，可直接替换同参数的老式支路换向阀件，无需改动原有管路的排布位置，法兰盘的外圆尺寸、螺栓孔中心距均符合通用管路法兰的配套尺寸，现场安装时不需要重新加工配对法兰。阀体中部的定位凸台结构，是为了适配手动执行器或者气动驱动头的安装预留的接口，凸台上的方形定位槽可防止驱动装置安装后出现周向转动，保证阀杆动作的同轴度，避免阀杆偏磨造成的外漏问题。流道的通径设计匹配常规支路管路的流量需求，在全开状态下流道无缩径结构，介质通过时的压损控制在同工况直通阀的1.2倍以内，不会对支路的介质输送效率造成明显影响。阀体的壁厚按照中低压工况的强度要求做均匀化设计，弯转位置的壁厚做了局部加厚处理，抵消介质冲蚀、压力波动对阀体薄弱位置的影响，延长阀件的整体使用寿命。
