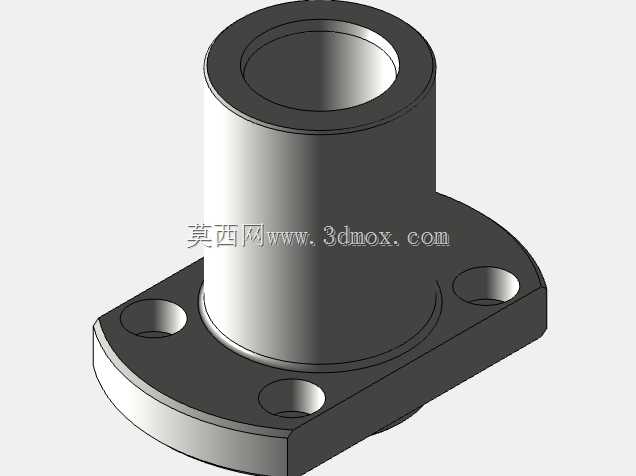

带切边法兰底座的导向轴支撑衬套结构

　　在自动化产线的移栽模组、工装夹具的定位工位、变压器内部绕组的导向支撑结构中，这类带切边法兰的导向衬套是很常见的支撑类零件，很多刚入行的结构工程师容易把它和普通圆法兰轴套混淆，实际上它的切边底座设计，完全是为了适配狭窄安装空间做的优化。从实际使用场景来看，这类零件主要承担三个核心作用：一是为往复运动的导向轴、定位销轴提供径向支撑，避免轴杆在长期滑动过程中出现偏磨、卡滞；二是通过法兰端面实现轴向定位，不需要额外加装轴用挡圈或者锁紧螺母，就能限制轴套自身的轴向窜动；三是底座上的三个安装孔，可以直接通过内六角螺丝固定在安装基板上，不需要做额外的沉台镗孔加工，能大幅降低安装面的加工成本。

　　从设计思路上拆解这个结构，首先是主体的筒身部分，内孔的尺寸公差一般会选H7级的间隙配合，和导向轴的g6公差带搭配，既能保证轴杆滑动时的顺畅度，又能把径向间隙控制在0.02mm以内，避免出现导向精度不足的问题。筒身的外径和法兰底座的衔接处做了R角过渡，这个细节很多新手建模的时候会漏掉，实际加工的时候如果没有这个过渡圆角，淬火处理的时候很容易在应力集中的位置出现开裂，而且长期承受径向载荷的时候，直角衔接处也容易出现疲劳断裂。法兰底座没有做成整圆形，而是切去了两侧的多余料边，这个设计不是为了省料，主要是很多安装场景里，两个相邻导向轴的中心距很小，如果用整圆法兰，两个法兰的边缘会出现干涉，切边之后的轮廓可以把安装所需的横向空间压缩近30%，在密集排布的定位工位里优势非常明显。

　　再看安装边界的尺寸逻辑，底座上的三个安装孔呈120度均匀分布？不对，仔细看模型的结构，三个孔分别布置在切边后的三个凸台位置，其中两个孔在切边的平行侧，第三个孔在圆弧侧，这种排布方式比对称两孔的安装稳定性更好，能避免轴套在承受侧向力的时候出现绕安装螺丝转动的问题。安装孔的孔径一般比所用的安装螺丝公称直径大0.2mm，预留一定的安装调整余量，方便装配的时候微调轴套的中心位置，补偿安装基板的孔位加工误差。法兰底座的厚度一般不会做的太厚，通常是筒身外径的1/4左右，既保证足够的压紧强度，又不会过度占用轴向的安装空间。筒身的长度则是根据导向轴的行程来确定的，一般要保证轴杆在伸出最长位置的时候，和衬套的接触长度不小于轴径的1.5倍，避免出现悬臂过长导致的别劲问题。

　　在实际选型应用的时候，还要注意配合面的粗糙度要求，内孔的粗糙度一般要达到Ra1.6以下，如果是用在高速往复运动的场景，内孔还会开油槽储存润滑脂，降低滑动摩擦的磨损速度。法兰的安装端面粗糙度要达到Ra3.2，保证和安装基板贴合的时候没有缝隙，避免装配后轴套出现倾斜。很多人在建模的时候容易忽略安装孔的沉头深度，实际上如果用内六角圆柱头螺丝固定，沉头孔的深度要保证螺丝头部完全沉入法兰表面，不能突出，否则会影响其他相邻零件的装配。另外这个切边法兰的两个平行切面，其实还可以做防转定位用，在安装基板上对应位置做两个定位销或者凸台，卡住切边的位置，就算安装螺丝出现轻微松动，轴套也不会跟着导向轴转动，能长期保持导向精度的稳定性。这类零件的材质一般会选轴承钢或者锡青铜，重载场景下也会用40Cr调质处理，表面硬度达到HRC45-50，能承受较大的径向载荷，使用寿命比普通黄铜衬套高很多。
