紧凑型气缸驱动双柱压合组件结构设计

　　在3C电子小零件压装、小型家电配件铆接、低压电器触点装配这类对压装行程精度、工位占地空间有严格限制的产线场景里，常规单柱悬臂压接结构很容易出现压头偏载、长期运行立柱磨损快的问题，而大台面四柱压装结构又会占用过多工位空间，无法适配紧凑排布的流水线工位，这款双柱导向的气缸驱动压合组件，就是针对这类窄空间、小吨位压装需求做的定向结构设计。

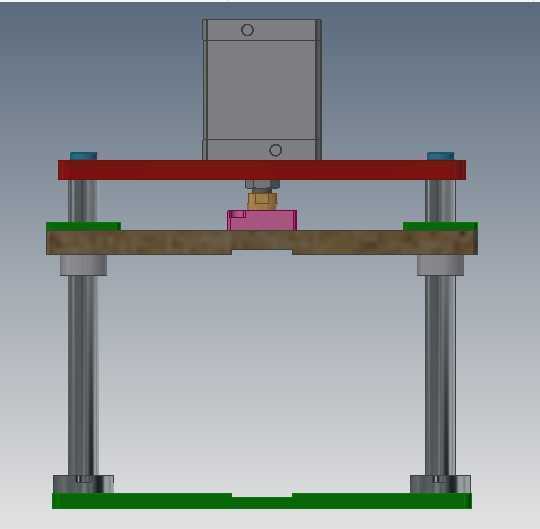

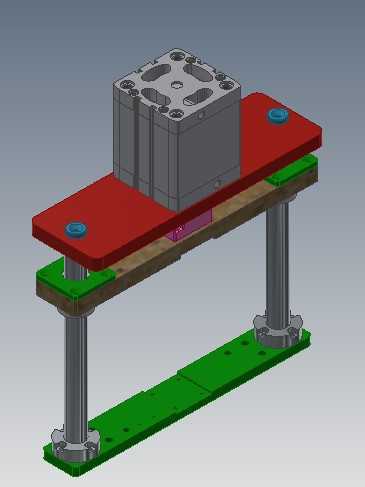

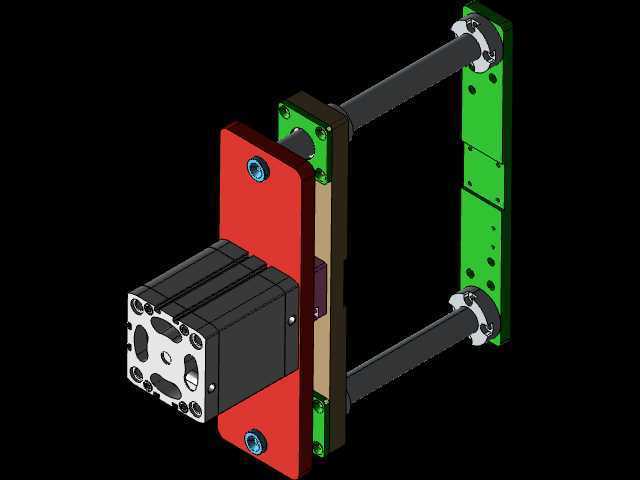

　　从结构布局来看，整套组件采用对称双导柱作为承载导向结构，两根镀铬导向立柱平行布置，下端通过法兰式锁固结构固定在底部安装基板上，立柱与基板的配合面做了精镗定位止口，避免安装时出现立柱垂直度偏差，立柱中部穿过中间活动压板的直线轴承位，上端则通过顶部横梁做刚性连接，形成稳定的门型承载框架，这种对称双柱的布局相比单柱悬臂结构，抗偏载能力提升60%以上，压头下压过程中不会因为工件放置位置小幅偏移出现卡滞、压头歪斜的问题，相比四柱结构又能减少两根立柱的加工、装配成本，整体宽度尺寸压缩40%左右，刚好能适配宽度300mm以内的窄工位安装需求。

　　驱动单元选用紧凑型薄型气缸，直接安装在顶部横梁的中心位置，气缸活塞杆端通过浮动接头连接中间的压头安装座，浮动接头可以抵消活塞杆与活动压板之间的微小同轴度误差，避免气缸运行时出现别劲、密封圈过早磨损的问题。活动压板上预留了标准化的压头安装螺孔与定位销孔，可以根据不同的压装工件快速更换适配压头，不管是塑料柱热熔压接、小五金件铆压还是薄型零件的整平压装，都能通过更换压头快速切换功能，不需要改动整体框架结构。中间层设置了工件定位托板，托板通过等高螺栓支撑在底部基板上方，托板表面预留了T型槽与定位销安装孔，可以根据工件外形快速更换定位治具，托板与下方基板之间预留了20mm的调整空间，可以通过增减调整垫片适配不同高度的工件压装需求。

　　底部安装基板采用加厚钢板加工，边缘预留了U型安装槽，可以直接通过T型螺栓固定在流水线的铝型材工作台面上，不需要额外做安装转接板，基板底部做了网格状减重槽，在保证整体刚性的前提下降低组件整体重量，方便产线调整时的搬运移位。导向立柱搭配的是自润滑直线轴承，压合运行过程中不需要频繁加注润滑脂，维护周期相比普通铜套导向结构延长3倍以上，轴承座与活动压板之间做了密封挡圈设计，可以阻挡压装过程中产生的塑料碎屑、金属粉尘进入轴承内部，适配多粉尘的车间生产环境。

　　设计过程中特意控制了整套组件的闭合高度，当气缸完全缩回时，压头下端面与工件托板之间的开口高度达到120mm，足够操作人员取放带简易夹具的工件，气缸完全伸出时的压合行程控制在50mm，刚好覆盖绝大多数小型零件的压装行程需求，不会因为行程过长造成气缸运行速度慢、节拍拉长的问题。顶部横梁与导向立柱的连接采用螺母锁紧加止动销的双重固定结构，长期反复压装运行不会出现横梁松动、立柱间距变化的问题，压装力通过两根立柱均匀传递到底部基板，不会对安装工作台面产生偏载力矩，就算是直接安装在普通铝型材工作台上，也不会因为长期受力出现台面变形的问题。

　　这套组件没有冗余的结构设计，所有零部件都采用标准化的工业常用件，不管是加工制作还是后期维护更换配件，都能快速在常规五金渠道找到适配备件，不需要定制特殊规格的加工件，整体制作成本相比同吨位的标准压装机降低60%以上，非常适合小型加工厂做产线工装的自主设计搭建，也可以作为模块化压装单元集成到小型自动化装配设备里，作为单工位压装工序的执行结构使用。在实际选型应用时，只需要根据需要的压装力更换对应缸径的紧凑型气缸，不需要改动其他结构件，就能覆盖100kg到500kg范围内的压装力需求，适配不同工艺的压装参数要求。
