立方体卫星集成安装固定夹具结构

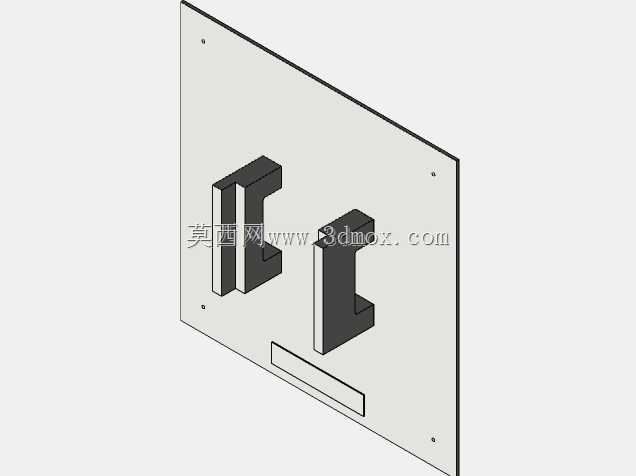

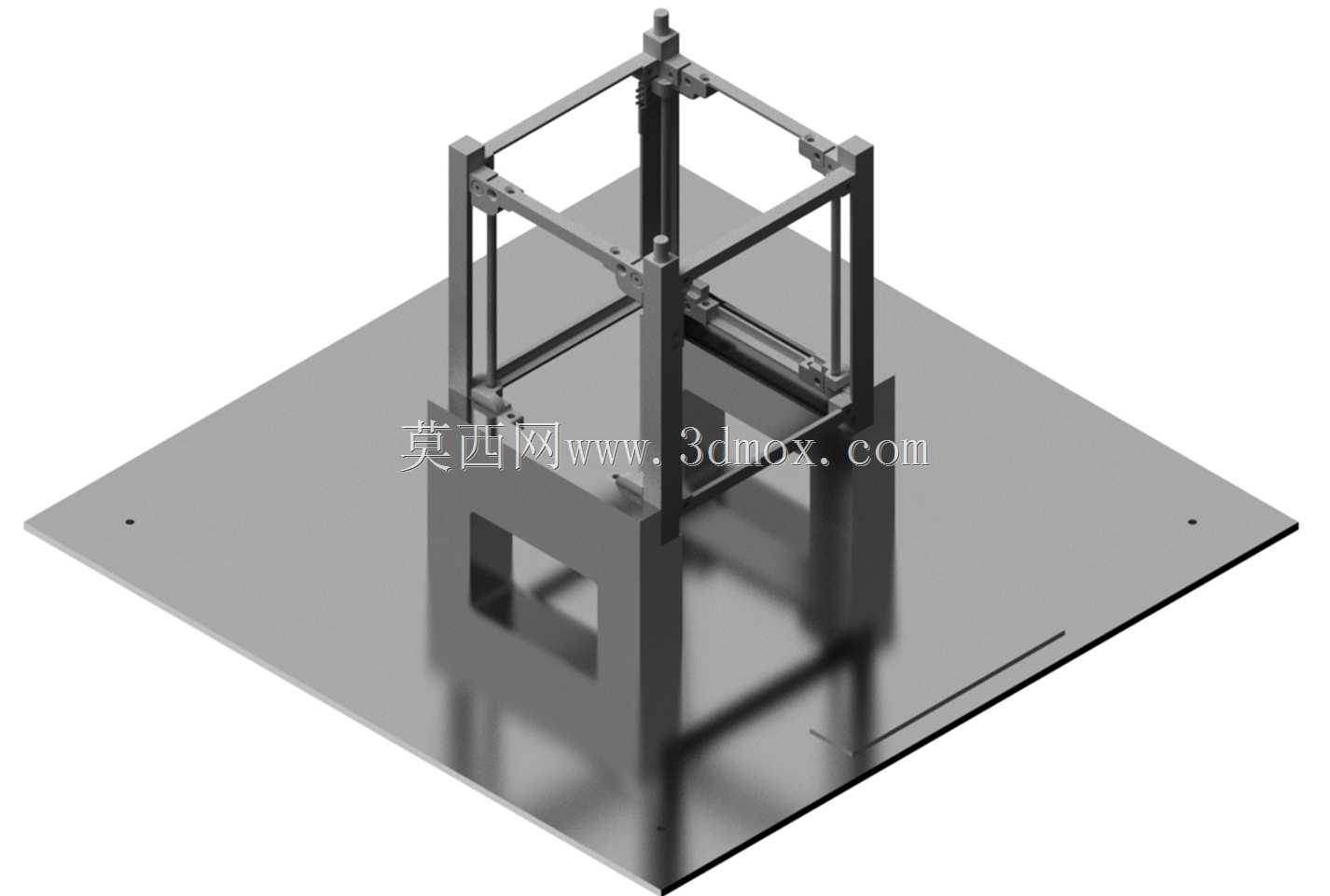

　　在立方星整星装配与地面测试环节，这类集成夹具的核心作用是为不同规格的立方星星体提供统一的安装基准，解决小卫星批量装配过程中基准不统一、装夹定位偏差的问题。日常星载设备集成作业里，1U、1.5U、2U规格的立方星因为外形尺寸存在梯度差异，以往需要准备多套对应规格的装夹工装，不仅占用工位存储空间，切换工装时还需要重新校准安装平面的平面度与基准孔位同轴度，单次换型往往要耗费二十分钟以上的调试时间，对于小卫星批量研制的产线来说，这类非增值作业会直接拖慢整星集成的作业效率。这套夹具的设计思路从通用化装夹需求出发，将安装基板作为统一的基准载体，基板上的两组凸台定位结构分别对应不同规格立方星的侧边安装槽，凸台的厚度尺寸与立方星星体侧边的标准安装卡槽间隙控制在0.1mm以内，既可以保证星体推入时不会出现卡滞，也能避免间隙过大导致的装夹倾斜问题。基板边缘的四个安装孔采用统一的孔距规格，能够直接适配现有卫星测试台架、振动试验工装的标准安装接口，不需要额外加工过渡转接板，减少了装配环节的零件数量。

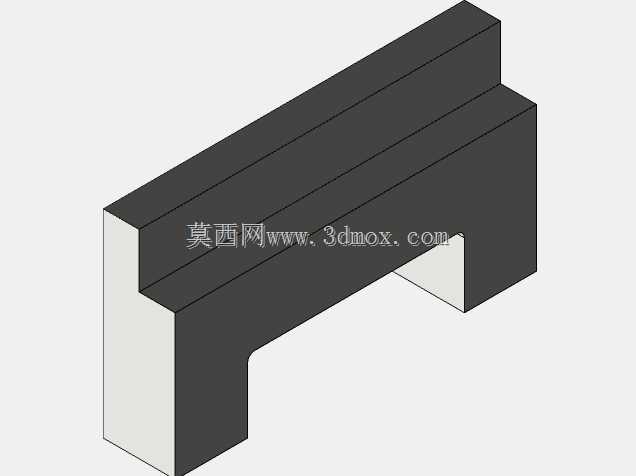

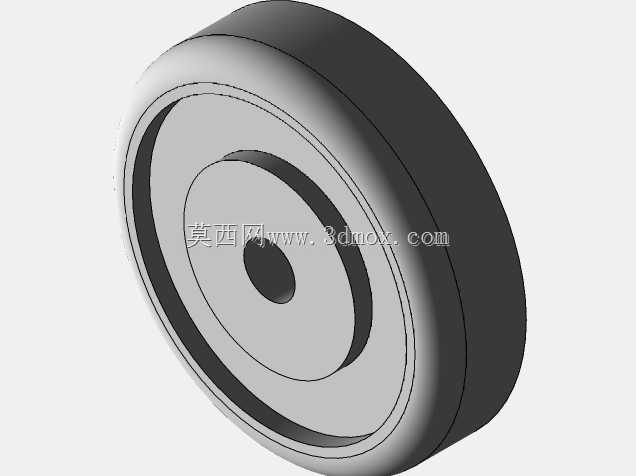

　　从安装边界来看，基板整体采用平板式结构，厚度控制在8mm，安装后凸台突出基板表面的高度为25mm，装夹2U规格立方星时，星体突出基板的高度不会超过110mm，能够适配现有大部分立方星测试环境的空间边界，不会和周边的测试探针、信号线缆产生结构干涉。凸台侧面设计有对应的沉头安装孔，星体装入卡槽后，可以通过标准M2.5螺丝从凸台侧面锁紧，锁紧点的位置对应立方星星体框架的加强筋位置，避免锁紧力直接作用在星体蒙皮上导致薄壁结构变形。基板下方的长条形开槽结构，主要是为了避让星体底部的外接连接器，当立方星底部需要连接地面测试线缆、供电接口时，线缆可以直接从开槽位置穿出，不需要在装夹前提前连接线缆，也避免了装夹过程中线缆被挤压弯折的问题。

　　实际使用过程中，这套夹具可以同时兼容三种主流规格的立方星装夹需求，作业时只需要根据星体规格选择对应的定位凸台卡槽推入即可，不需要更换整个工装基板，单次装夹的定位时间可以压缩到两分钟以内，而且因为基准面统一，不同规格星体切换时不需要重新校准台架的水平基准，大幅减少了调试环节的工作量。从结构强度角度考虑，基板与定位凸台采用一体化加工成型，没有额外的拼接结构，整体刚度能够满足立方星振动试验时的装夹强度要求，不会因为试验过程中的加速度载荷出现夹具变形，导致星体位置偏移影响试验数据准确性。

　　定位凸台的端面做了0.5mm的倒角处理，星体装入时可以起到导向作用，即使星体与卡槽存在微小的角度偏差，也能顺着倒角顺利滑入卡槽，不会出现硬怼导致星体表面涂层刮擦的问题。在日常地面集成作业中，这套夹具除了用于整星装配定位，也可以作为星体单机部件安装的基准工装，比如在安装星载电路板、天线模块时，将星体固定在夹具上，基板可以稳定放置在工作台面上，不需要额外的台钳装夹，避免台钳夹紧力过大导致星体框架变形。夹具的安装孔位同时兼容桌面固定与垂直壁挂两种安装方式，当需要进行星体侧面的部件安装时，可以通过基板侧边的孔位将夹具垂直固定在工作台支架上，让星体的安装面朝向作业人员，减少作业时的弯腰抬臂幅度，提升长时间装配作业的舒适度。
