批量钻孔作业用导向夹具结构设计

　　在批量机加工生产场景中，同规格工件的钻孔工序如果采用逐件划线找正的方式加工，不仅单工序耗时久，还容易因人工找正偏差导致孔位超差，直接影响后续装配精度，这类场景下专用钻孔导向夹具是提升工序一致性与加工效率的核心工装。本次呈现的钻孔导向夹具，核心作用就是在批量工件钻孔作业中为钻头提供精准导向，同时完成工件的快速定位与夹紧，规避人工划线、找正带来的累计误差，适配中小规格方形壳体类零件的顶面多孔加工作业。

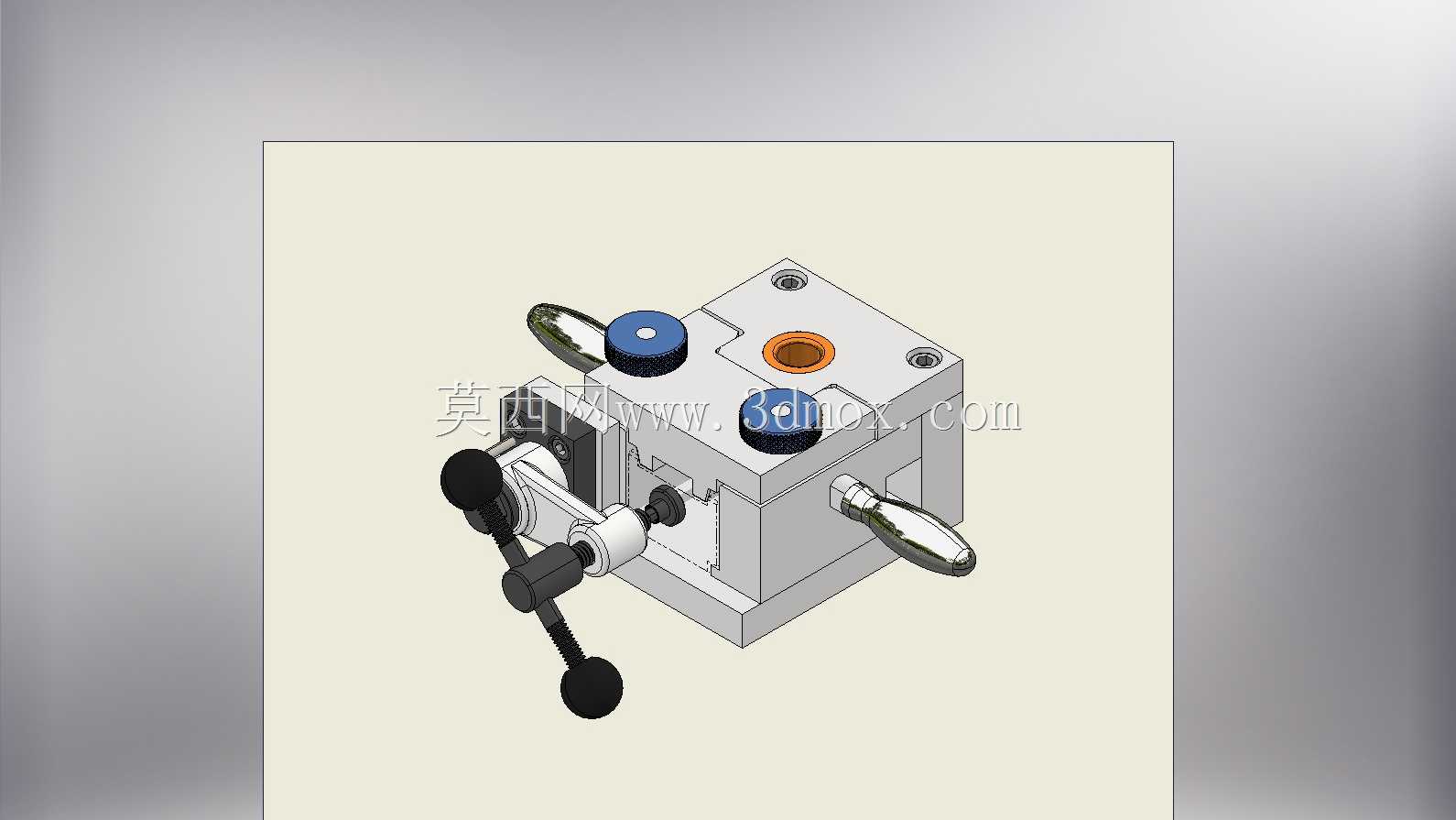

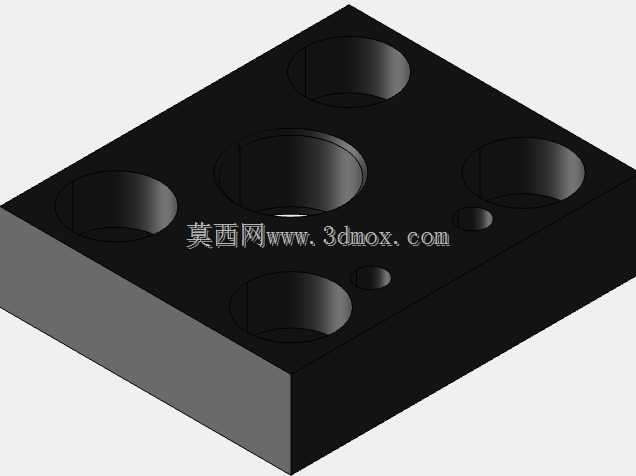

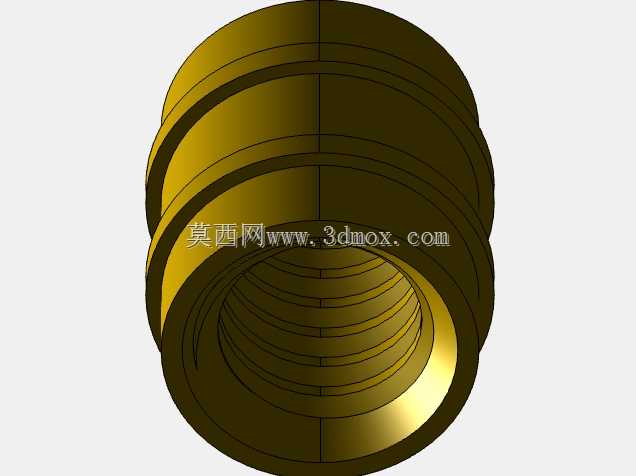

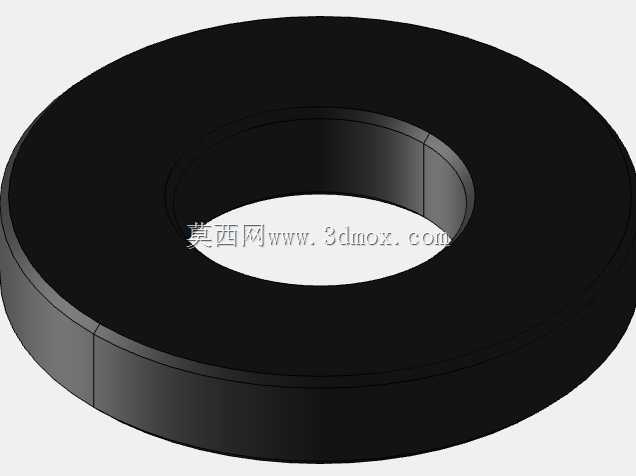

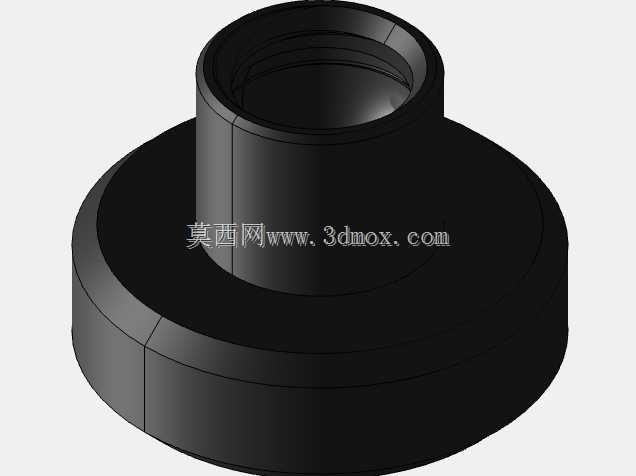

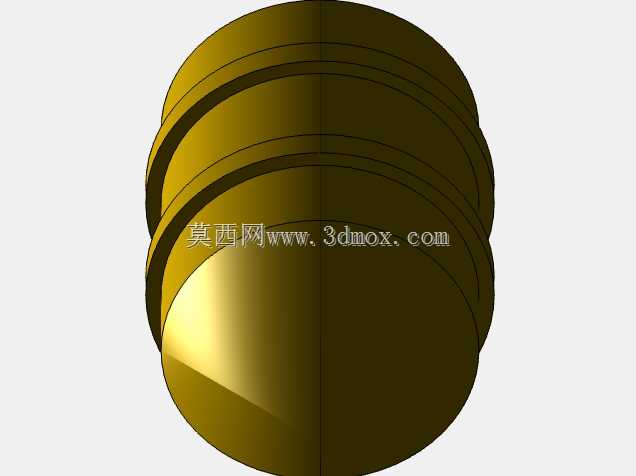

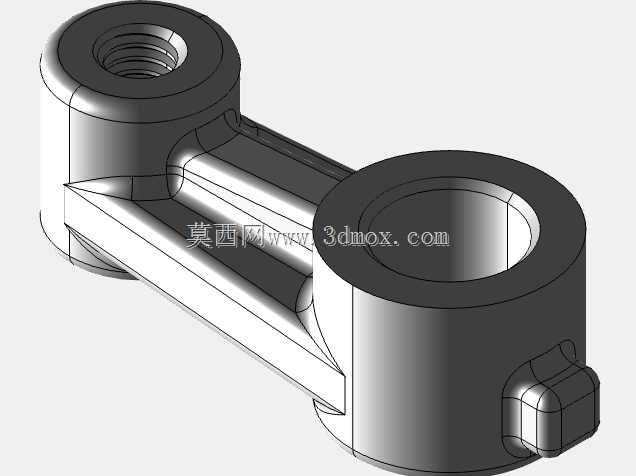

　　从结构设计逻辑来看，该夹具采用方块式基体作为核心承载结构，基体顶面设置有两个带衬套的钻套孔位，钻套采用耐磨材质制作，与基体采用过盈配合安装，可在钻头进给过程中提供稳定的径向约束，避免钻头切削受力偏摆造成孔位偏移、孔壁倾斜等问题；其中一个钻套旁设置有环形定位槽，可适配工件上的凸台结构完成初定位，减少工件装夹时的位置调整量。基体侧面分布有三组操作组件：两组带防滑手柄的锁紧机构分别布置在相邻侧面，可从两个垂直方向对装入夹具定位腔的工件施加夹紧力，保证加工过程中工件不会因钻头切削力产生位移；另一组带摇臂的操作件为锁紧联动机构，扳动摇臂即可带动内部压块同步动作，实现工件的快速压紧与松脱，相比单螺栓逐点锁紧的结构，装夹效率可提升60%以上，适配批量生产的快换节拍要求。

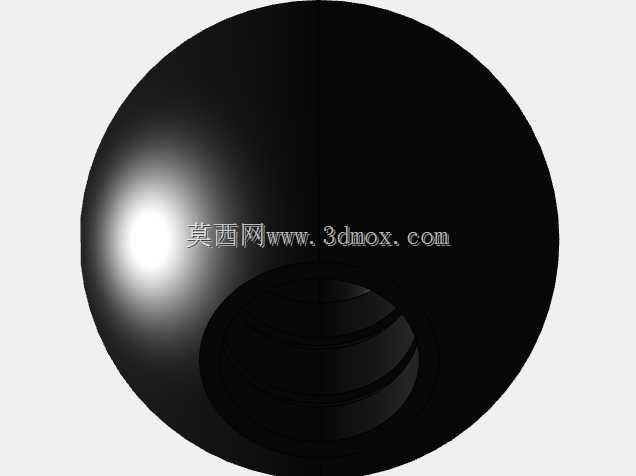

　　考虑到钻孔作业的切屑排出需求，夹具基体的定位腔侧壁预留有排屑缺口，加工过程中产生的金属切屑可顺着缺口从夹具侧面排出，不会在定位腔内堆积造成工件定位面垫屑、定位精度失准的问题；所有操作手柄均采用外包防滑绝缘层的设计，操作人员手动扳动时不易打滑，即使手上沾有切削液也能保证操作可靠性。从安装边界来看，该夹具整体为近似立方体结构，底面为平整安装面，可直接通过压板固定在钻床工作台的T型槽上，不需要额外制作过渡安装板，安装时只需找正钻套与钻床主轴的同轴度即可投入使用，整体占用工作台面尺寸较小，可在单台钻床工作台上并排布置多套同型号夹具，配合多工位轮换作业进一步压缩装夹辅助时间。

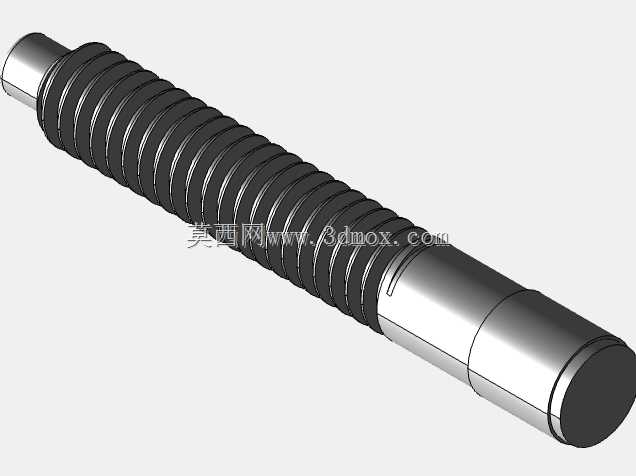

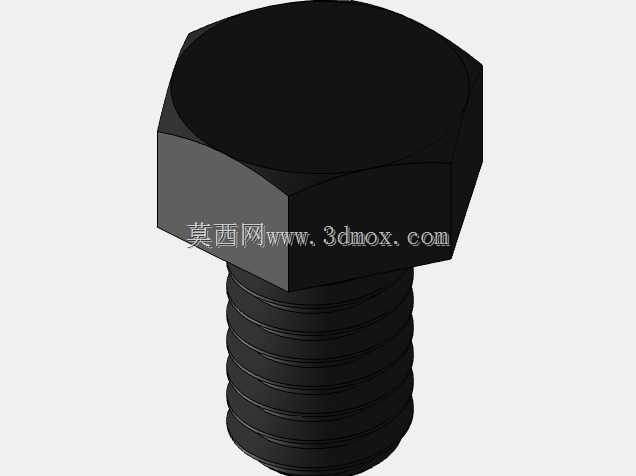

　　设计过程中针对钻套的位置度公差做了严格约束，两个钻套的中心距公差控制在±0.02mm范围内，钻套轴线与夹具底面的垂直度公差不大于0.01mm/100mm，保证加工出的孔位位置精度与孔轴线垂直度可满足IT7级加工要求，不需要后续铰孔工序即可满足多数零部件的装配精度要求。夹紧机构的压块端面做了防滑网纹处理，同时压块与螺杆之间采用浮动连接结构，即使工件定位面存在微小的尺寸偏差，压块也能完全贴合工件表面，避免点接触夹紧造成的工件压痕、夹紧变形问题。夹具的所有活动连接部位均设计有润滑油注油孔，日常维护时只需定期注入润滑脂即可保证操作机构的动作顺畅，不会因切屑进入、锈蚀出现卡滞问题，整体结构没有复杂的传动组件，加工制作难度低，普通铣床、磨床即可完成全部零件的加工，后期维护更换易损件时只需单独更换磨损的钻套、手柄即可，不需要整体报废夹具，使用成本较低。

　　在实际生产应用中，该类夹具尤其适配年产量万件以上的中小零件钻孔工序，相比数控钻床逐件编程加工的方式，采用该夹具配合普通台钻即可实现高精度孔位加工，设备投入成本更低，对操作工人的技能要求也更低，新入职操作人员经过简单培训即可完成装夹、钻孔的全流程操作，不会因人员技能差异造成加工质量波动。夹具的定位腔尺寸可根据待加工工件的外形尺寸做适配调整，钻套的孔径也可根据所需加工的钻头直径做对应更换，具备一定的柔性适配能力，可覆盖同系列不同规格工件的钻孔加工需求，减少车间内专用夹具的整体储备数量，降低工装管理成本。
