铣削用弹性筒夹精密夹持构件

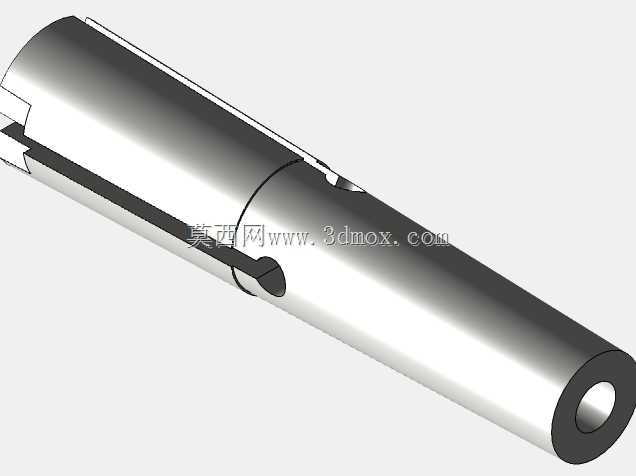

　　在常规铣削加工场景里，这类弹性筒夹是主轴端与刀具之间的核心连接载体，日常作业中承担着夹持直柄铣刀、钻头等旋转切削刀具的作用，需要在主轴高速旋转的工况下，保证刀具的同轴度与夹持稳定性，避免加工过程中出现刀具偏摆、窜动甚至飞脱的问题。从结构设计来看，整体采用锥面配合的经典结构，筒夹本体沿轴向开设多条均匀分布的收缩槽，当锁紧螺母施加轴向推力时，锥面受挤压产生均匀的径向收缩力，从而抱紧插入内孔的刀具柄部，这种结构的优势在于夹持力分布均匀，对刀具柄部的损伤更小，同时能获得更高的重复定位精度，换刀时只要松开锁紧力，收缩槽在材料自身弹性作用下复位，即可快速取出刀具，适配批量加工中频繁换刀的作业需求。

　　设计过程中首先要匹配对应主轴的锥孔锥度参数，保证外锥面与主轴锥孔的贴合面积达到85%以上，避免接触不良导致的刚性不足；内孔的尺寸公差需要严格控制在H6级别，表面粗糙度不高于Ra0.8，保证与刀具柄部的贴合度，减少高速旋转时的动不平衡量。轴向的收缩槽宽度与深度需要经过反复校核，既要保证足够的收缩量来适配柄部公差范围内的刀具，又要避免槽深过大导致筒夹整体刚性下降，在大切削量铣削时出现形变失效；筒夹端部的开槽避让结构，是为了适配锁紧螺母的推压端面，保证轴向推力能均匀传递到整个锥面，避免局部应力集中导致筒夹开裂。

　　从安装边界来看，这类筒夹的整体长度需要匹配对应刀柄的内部容纳深度，装入后外锥面完全贴合主轴锥孔，端面不超出刀柄的锁紧螺母安装位，锁紧后筒夹的内孔轴线与主轴轴线的同轴度误差需要控制在0.005mm以内，才能满足精加工的精度要求。实际应用中，不同的加工工况对筒夹的性能要求有明显区别：粗加工时大背吃刀量、大进给的切削参数，要求筒夹有更高的结构刚性与夹持力，收缩槽的数量会适当减少、槽宽更窄，保证抱紧力足够；精加工时更看重同轴度与动平衡性能，收缩槽会采用对称均匀分布的设计，整体做动平衡校正，减少高速旋转时的振动，避免加工表面出现振纹。

　　日常使用中需要注意，筒夹内孔与外锥面要避免磕碰划伤，每次装刀前清理表面的切屑与油污，否则会导致贴合精度下降，影响加工质量；长期使用后如果出现收缩槽根部裂纹、内孔失圆的情况，需要及时更换，避免加工过程中失效引发安全事故。这类夹持构件的材料通常选用优质弹簧钢，经过淬火回火处理后获得合适的硬度与弹性，表面做防锈处理，适应车间多切削液、多油污的使用环境，整体结构没有冗余部件，可靠性高，是铣削加工工装系统中不可或缺的基础配件，不管是普通立式铣床、数控加工中心还是精雕机，都会用到不同规格的这类弹性筒夹来适配不同直径的切削刀具，覆盖从微小直径刀具到常规大直径刀具的夹持需求。
