双轮式重丝支撑阀芯支架结构设计

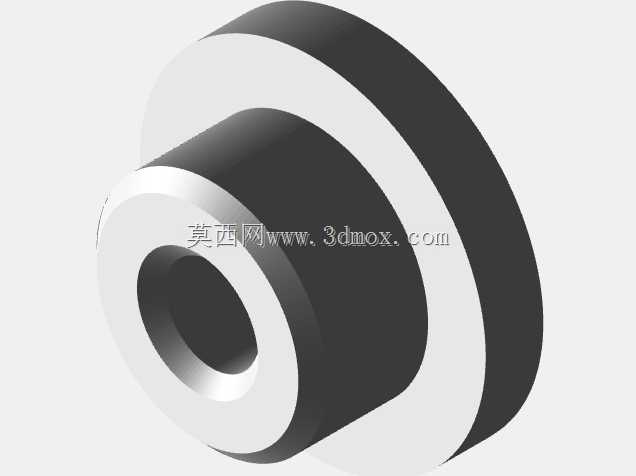

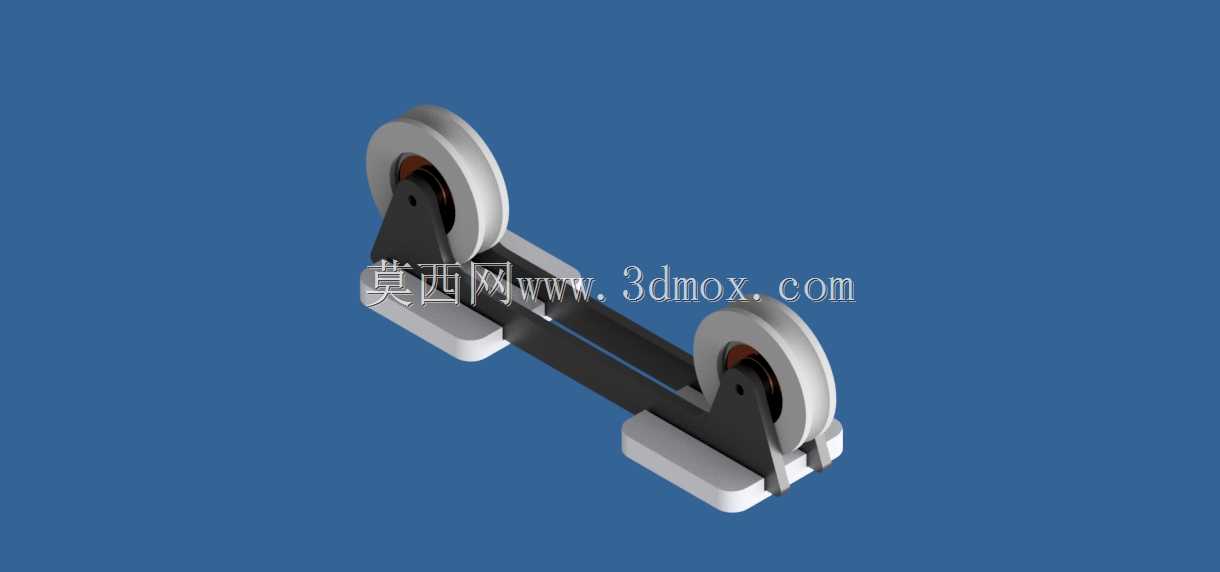

　　在丝状线材连续走料的生产工位中，重丝的支撑导向一直是容易被忽略却直接影响送料稳定性的环节，尤其是阀芯装配工序里，重丝作为阀芯组件穿装的核心线材，送料过程中若出现垂度过大、走偏、抖动幅度过大的问题，会直接导致穿丝卡滞、阀芯组件同轴度超差，后续密封测试的不合格率会出现明显上升。这款双轮式支撑支架，就是针对这类重丝走料场景做的定向结构优化，区别于传统单轮悬臂式支撑容易出现的侧向倾覆问题，采用对称双轮组布局，从结构根源上抵消重丝张紧过程中产生的侧向分力。

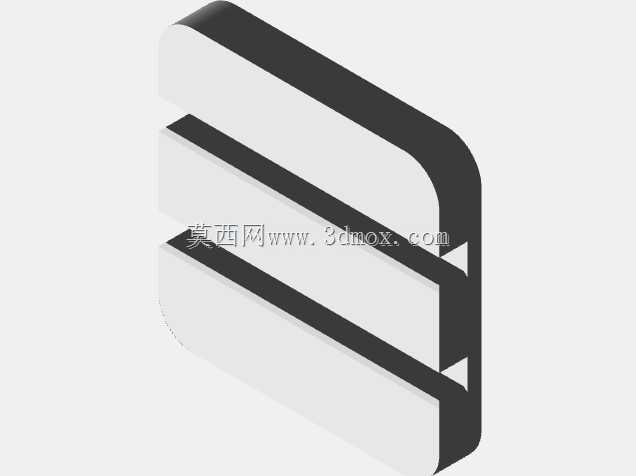

　　从实际安装适配的角度看，支架底部采用两个分体式矩形安装座，每个安装座都预留了沉头安装孔位，安装时可以根据现场走线的实际高度，在安装基准面上调整两个支座的跨距，跨距调整范围覆盖120mm到220mm区间，能够适配不同线径重丝的垂度补偿需求，安装座底面做了0.8mm的平面度公差控制，和设备安装台面贴合后不会出现局部翘曲，避免长期受交变载荷出现固定螺栓松动的问题。两个支撑轮组分别固定在L型折弯的支撑立板上，立板和底部安装座之间采用螺栓锁紧的连接方式，立板上开有竖向的长圆孔，能够根据走丝高度调整支撑轮的中心高，调整行程为40mm，适配不同高度的送丝机构和阀芯装配工位的走线高度差。

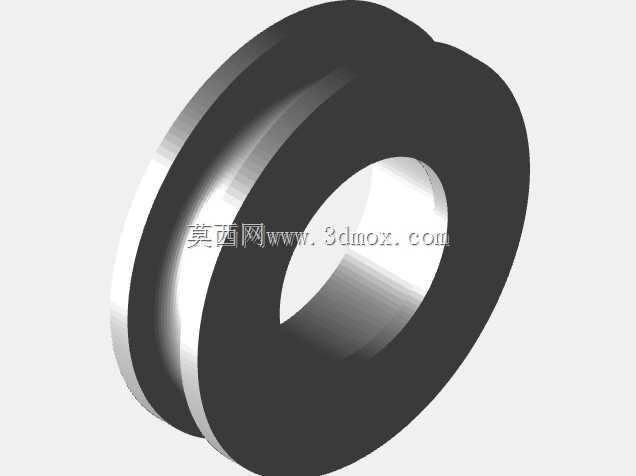

　　支撑轮的型面采用了R3.5的圆弧凹槽设计，凹槽表面做了抛光处理，粗糙度控制在Ra1.6以内，能够适配线径2mm到6mm的各类重丝，走丝过程中轮槽和线材的接触为面接触，不会出现传统V型槽容易卡滞线材氧化皮、刮伤线材表面镀层的问题，支撑轮内部嵌装了深沟球轴承，转动阻尼控制在0.02N·m以内，重丝高速走料时轮子能够随动转动，不会出现滑动摩擦磨伤线材表面的情况。连接两个支撑立板的是两根平行布置的矩形截面连接杆，连接杆截面尺寸为15mm*8mm，采用冷轧钢材质，杆身做了发黑防锈处理，两根连接杆平行度公差控制在0.1mm以内，既能够保证两个支撑立板的位置度，避免两个轮槽出现错位导致走丝偏斜，也能提升整个支架的整体刚性，当重丝张紧力达到80N时，支架整体形变量不超过0.05mm，不会出现支撑位置偏移导致的走丝抖动。

　　在设计过程中特意规避了传统支架容易积屑的问题，所有板件的折弯处都做了R2的圆角过渡，没有容易积存线材氧化皮、车间粉尘的死角，日常维护只需要定期擦拭轮槽表面即可，不需要拆解清理。支架的整体外轮廓宽度控制在260mm以内，深度方向尺寸为80mm，不会占用过多的工位安装空间，在阀芯装配的流水线工位上，可以直接安装在送丝机构和阀芯装夹台之间的台面上，不需要对现有工位做大规模改造。实际投产测试中，这款支架应用在0.5mm线径的不锈钢重丝送料工位时，送丝速度稳定在1.2m/s的状态下，重丝的横向抖动幅度控制在0.2mm以内，穿丝对位的准确率相比传统单轮支架提升了37%，连续运行72小时没有出现轮组卡滞、支架松动的问题。针对丝状线材堆叠存放后出现的局部硬弯，双轮的支撑布局能够在重丝经过两个轮组的过程中，通过两个支撑点的作用力对硬弯部位做初步校直，减少后续校直机构的工作负荷，也能避免硬弯部位经过穿丝嘴时出现卡滞。另外支撑立板的厚度选用了4mm的冷轧钢板，经过去应力退火处理，长期受载不会出现立板外张变形的问题，轮轴和立板之间采用过盈配合加防松顶丝的固定方式，避免长期受振动出现轮轴窜动。
