带法兰限位结构的导向轮推装构件

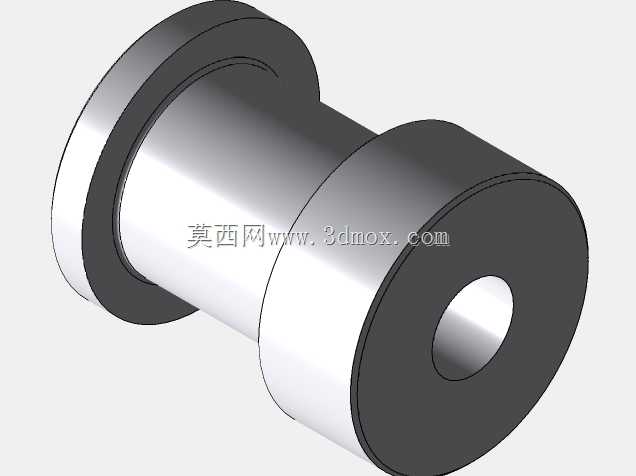

　　在自动化输送线、线材牵引设备、精密进给机构的装配与运维场景中，这类带双侧法兰限位的轮式推装构件是保障导向轮组装配精度、避免轮体轴向窜动的核心配套零件。很多一线装配钳工在更换导向轮组件时，常遇到轮体压装后同轴度偏差、轴向预留间隙不符合设计要求的问题，这类推装构件的设计初衷，就是通过与导向轮内孔、安装轴的精准配合，在压装过程中均匀传递推力，避免轮体轴承或内孔壁因局部受力出现形变，同时自带的法兰限位结构可以在压装到位时形成硬限位，无需反复测量压装深度，大幅提升导向轮组的装配效率与装配一致性。从结构设计逻辑来看，该构件采用阶梯轴式主体结构，两端直径不同的法兰凸缘分别对应导向轮的安装端面与压装工具的贴合面，中间的圆柱段与导向轮内孔采用间隙配合设计，配合公差控制在H7/g6区间，既可以在压装前顺利穿入导向轮内孔实现预定位，又不会因为间隙过大导致压装过程中出现偏斜。构件中心的通孔为安装轴避让孔，孔径比常规适配的安装轴直径大0.2mm-0.5mm，避免压装过程中构件与安装轴发生剐蹭，损伤安装轴的表面粗糙度。

　　两端的法兰凸缘厚度经过针对性设计，较厚的一端作为压装受力端，能够承受压装时的轴向冲击力，不会因为反复受力出现卷边或形变；较薄的一端作为限位端，其端面平面度控制在0.02mm以内，压装到位后与导向轮端面完全贴合，保证导向轮安装后与安装轴的垂直度符合设计要求。从安装边界来看，该构件的总长度适配常规直径30mm-80mm的导向轮压装作业，最大法兰直径比适配导向轮的外径小10mm左右，既可以保证压装时推力完全作用在导向轮的内圈受力区域，又不会因为法兰直径过大干涉导向轮周边的安装结构。构件的外圆表面做了精车处理，表面粗糙度达到Ra1.6，穿入导向轮内孔时不会刮伤内孔壁，避免导向轮内孔出现毛刺影响后续与安装轴的配合精度。

　　在实际使用场景中，这类构件不仅可以用于导向轮的新件装配，在设备运维更换磨损导向轮时，也可以作为拆卸辅助工具使用，将较薄的限位端抵在导向轮的内圈端面，用铜锤敲击另一端的受力法兰，即可平稳将旧导向轮从安装轴上顶出，避免使用撬棍直接撬动轮体导致安装轴弯曲或轮体碎裂。不同于通用的压装套筒，该构件的阶梯结构是专门针对双凸缘结构导向轮设计的，中间圆柱段的长度刚好匹配导向轮的轮毂宽度，压装时不会因为套筒过长压到导向轮的外圈橡胶或聚氨酯层，也不会因为套筒过短导致压装受力点偏移。在设计建模过程中，需要重点控制两端法兰与中间圆柱段的同轴度，同轴度公差需控制在0.01mm以内，否则压装时会出现偏载，导致导向轮内孔受力不均，安装后出现转动卡滞的问题。

　　同时，构件的所有棱边都做了0.5mm的倒角处理，既可以避免操作人员拿取时被锐边划伤，也可以在穿入导向轮内孔时起到导向作用，提升装配的顺畅度。在材料选择上，这类构件一般采用45号钢经调质处理后加工，整体硬度达到HB220-250，既有足够的强度承受压装时的冲击力，又有一定的韧性，不会因为反复受力出现脆裂。对于有防锈需求的使用场景，也可以在构件表面做发黑处理，避免长期存放出现锈蚀影响配合精度。在自动化装配线的导向轮组批量装配工位，这类推装构件可以与气动压装机配合使用，将构件安装在压装机的压头上，通过法兰限位控制压装行程，实现导向轮的自动化压装，相比人工手动压装，装配效率可以提升3倍以上，同时装配不良率可以控制在0.1%以内。很多设备维护人员在自制这类工具时，常忽略法兰端面的平面度要求，导致压装后导向轮出现偏斜，运行时出现轮体偏磨、线材走偏等问题，因此在建模时需要对限位法兰的端面提出平面度要求，同时在加工时需要一次装夹完成两端法兰端面与外圆的加工，保证各形位公差符合设计要求。
