工业视觉检测用相机固定支撑支架结构

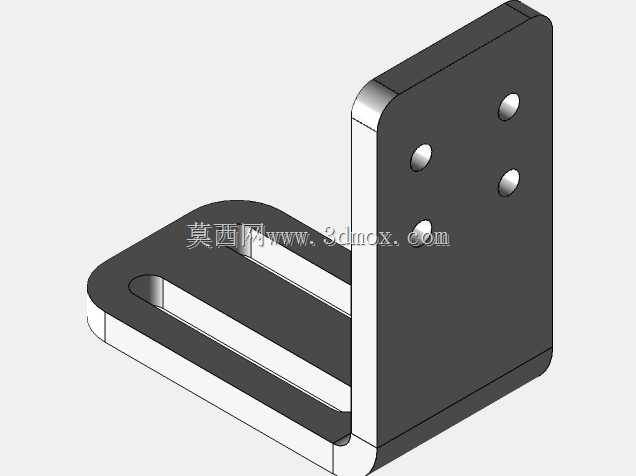

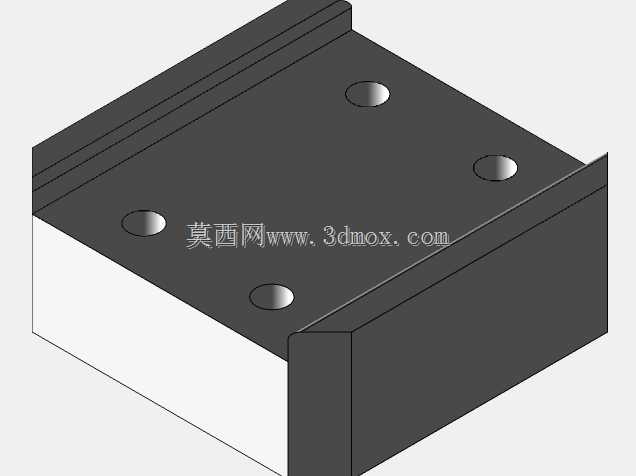

　　在工业自动化视觉检测工位、产线图像采集点位、实验室光学测试平台的搭建过程中，相机的固定支撑结构是决定采集精度、设备运行稳定性的核心部件之一，这款相机支架正是针对这类场景的安装需求完成的结构设计。不同于民用摄影支架的大调节余量设计，工业场景下的相机支架首先要满足长期运行的位置保持性，不会因为产线振动、设备启停冲击出现镜头偏移，避免反复校准光轴的额外工作量。从结构设计逻辑来看，这款支架采用分体式组合结构，底部设置有标准安装基准面，可直接固定在铝型材机架、光学平台台面或者设备的安装立板上，基准面的平面度公差控制在0.1mm以内，保证安装后支架本身不会出现倾斜带来的光轴偏差。

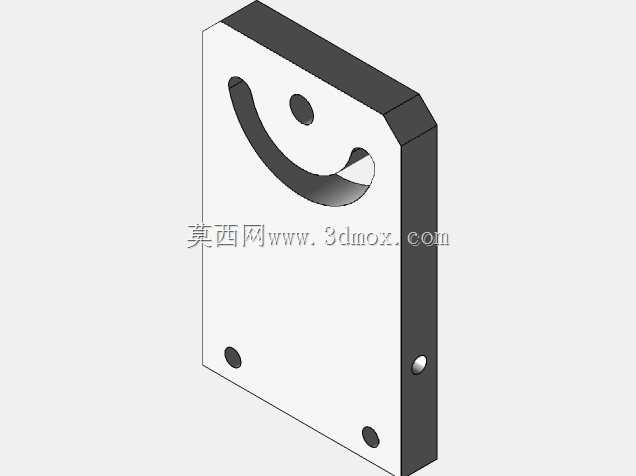

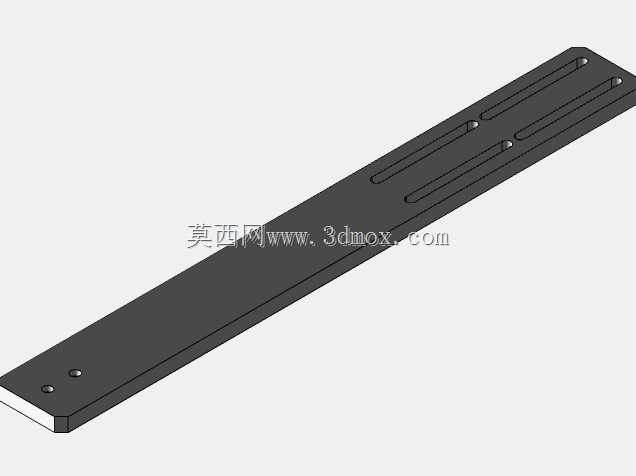

　　支架的竖向支撑臂采用等截面型材结构，在保证整体刚性的前提下尽可能降低自重，避免悬臂过长带来的低头形变，支撑臂上预留的安装槽位可适配不同高度的相机安装需求，调节时松开紧固件即可上下滑动调整机位，锁紧后依靠接触面的静摩擦力与定位销的双重作用锁止位置，即使在有持续振动的冲压产线旁使用，也不会出现机位下滑的问题。横向伸出的相机安装板做了轻量化的挖槽处理，安装面上预留了适配主流工业相机的标准安装孔位，孔位间距符合工业相机的通用安装规范，不需要额外加工转接板就可以直接固定面阵相机、小型线扫相机，甚至可以加装镜头保护罩、辅助光源的转接件。考虑到现场布线的需求，支架的支撑臂内部预留了走线空间，相机的电源线、数据线可以顺着支撑臂的内部槽位排布，避免线缆外露被设备运动部件剐蹭，也能让整个工位的布线更加规整，减少积灰死角。从安装边界尺寸来看，这款支架的底部安装孔位间距适配40系列、30系列通用铝型材的槽宽，不需要额外打孔就可以通过T型螺栓直接固定在型材机架上，整体横向伸出长度控制在150mm以内，竖向调节范围覆盖0到200mm的区间，不会占用过多的产线安装空间，在狭窄的设备内部点位也能完成安装。

　　在实际使用场景中，这类支架除了固定工业相机之外，也可以用来固定小型光电传感器、条码扫描枪、视觉光源等需要精准调整位置的工业部件，支架的所有连接边角都做了倒角处理，没有尖锐的毛刺棱角，安装调试过程中不会划伤操作人员或者线缆表皮。设计过程中特意规避了复杂的曲面结构，所有的结构件都可以采用常规的铣削、钣金加工工艺完成制作，不需要开模就可以小批量加工适配特殊的安装需求，加工成本可控，后期维护更换配件也十分方便。支架的所有紧固件都采用标准内六角螺丝，日常调试只需要常备一套内六角扳手就可以完成所有位置的调整，不需要特殊的专用工具。

　　在抗形变性能上，这款支架在满负载（搭载1.5kg以内的相机及镜头组件）的情况下，前端安装面的形变量控制在0.05mm以内，完全满足工业视觉检测的精度要求，不会因为支架形变导致镜头对焦偏移、采集图像模糊的问题。针对有防尘防水需求的工位，支架的表面可以做阳极氧化或者喷塑处理，提升表面的抗腐蚀能力，在有少量切削液飞溅、粉尘较多的机加工工位也能长期稳定使用，不会因为锈蚀导致调节结构卡滞。不同于一体化焊接的固定支架，这款组合式的结构可以根据现场需求更换不同长度的支撑臂或者安装板，灵活适配不同的安装距离要求，不需要重新制作整个支架，大幅降低了现场改造的成本与周期。在安装调试的流程上，操作人员只需要先将底部基座固定在安装基准面上，再调整竖向支撑臂的高度，最后微调横向安装板的位置，就可以完成相机的初步定位，后续如果需要更换不同焦距的镜头，只需要小范围调整安装板的前后位置即可，不需要重新拆装整个支架。
