电源变压器叠片压紧固定条结构设计

　　在电力电子设备的电源变压器装配环节，铁芯叠片的压紧固定直接决定设备运行的噪音水平、空载损耗与长期结构稳定性，这款固定条正是针对中小型电源变压器铁芯侧部压紧需求开发的专用结构件。从实际产线装配场景来看，这类固定条多用于容量在5kVA及以下的开放式电源变压器，安装位置处于铁芯柱两侧的叠片端面，配合穿芯螺栓与端部夹件形成完整的铁芯压紧框架，避免变压器在运输震动、长期通电运行的电磁力作用下出现叠片松散、移位问题。

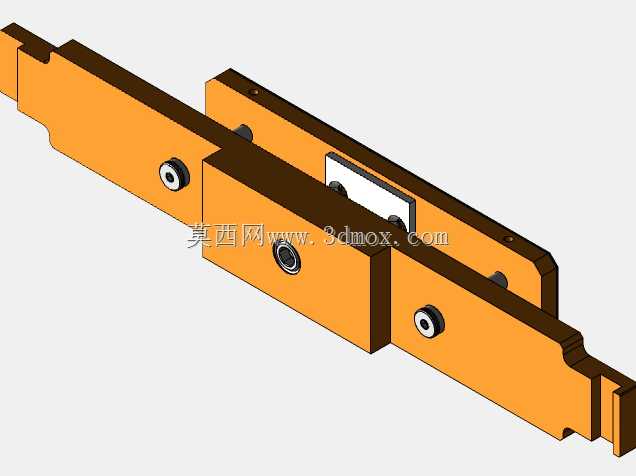

　　从结构设计逻辑来看，这款固定条采用分段式绝缘基材与金属嵌件结合的结构，主体长条基材选用环氧层压玻璃布板加工，这类材料具备优异的电气绝缘性能与机械强度，可在130℃的长期工作温度下保持结构刚性，不会因为变压器运行温升出现形变、绝缘失效问题。固定条上的沉头安装孔位置经过公差匹配设计，孔位与铁芯叠片的标准穿芯螺栓孔位同轴度控制在0.1mm以内，装配时螺栓穿过固定条沉孔后可直接与另一侧夹件锁紧，沉孔深度刚好覆盖螺栓头部，避免螺栓突出部分与绕组端部产生安全距离不足的问题。固定条两端的阶梯型卡位结构，是为了匹配不同叠厚的铁芯系列做的通用化设计，当铁芯叠厚在±5mm范围内波动时，阶梯卡位可以卡在铁芯叠片的边缘台阶上，不需要额外调整垫片即可完成定位，大幅减少产线装配的选配工时。

　　从安装边界尺寸来看，这款固定条的总长度适配中心距120mm的标准变压器铁芯安装孔位，主体宽度为22mm，厚度为8mm，安装后突出铁芯端面的高度不超过10mm，刚好处于变压器绕组端部与外壳之间的安全间隙范围内，不会出现与外壳、绕组干涉的问题。固定条上的金属嵌件采用冷压工艺嵌入绝缘基材内部，嵌件内螺纹与穿芯螺栓的配合精度为6H，多次拆装后不会出现基材螺纹滑牙的问题，适合变压器生产过程中的返修、调试拆装需求。

　　在实际功能表现上，这款固定条除了承担机械压紧的作用外，还兼具绝缘隔离的功能，传统的全金属夹件固定方式需要在夹件与铁芯之间额外加装绝缘垫片，垫片在长期震动环境下容易出现移位、磨损，导致铁芯多点接地的故障，而这款固定条本身为绝缘基材，直接与铁芯叠片端面接触，不需要额外加装绝缘垫片，从结构上减少了故障点。固定条表面的平整度控制在0.05mm以内，与铁芯叠片端面的接触面积超过90%，压紧力可以均匀分布在叠片端面上，不会出现局部压力过大导致叠片绝缘层破损、局部压力不足导致叠片松动的问题。

　　从设计优化的角度来看，这款固定条在两端做了圆弧倒角处理，避免装配过程中尖锐边角划伤绕组的绝缘漆包线，同时倒角结构也可以引导固定条快速卡入铁芯端部的安装位置，降低装配对位的难度。固定条上的减重槽设计在不影响结构强度的前提下，减少了绝缘基材的用量，同时减重槽形成的空气间隙可以提升铁芯端部的散热效率，降低变压器运行时的局部温升。在批量生产的工艺性上，这款固定条的主体结构可以通过数控铣削一次加工成型，金属嵌件采用标准压装工艺完成，不需要复杂的二次加工，加工尺寸一致性好，适合电源变压器的批量装配使用。
