喷气式战斗机外观结构三维建模作品

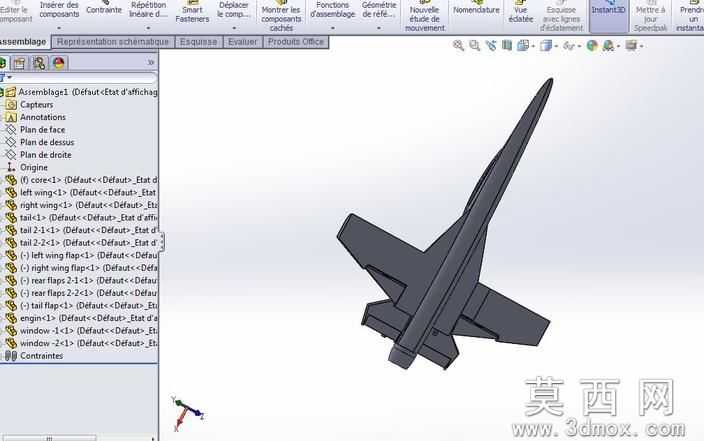

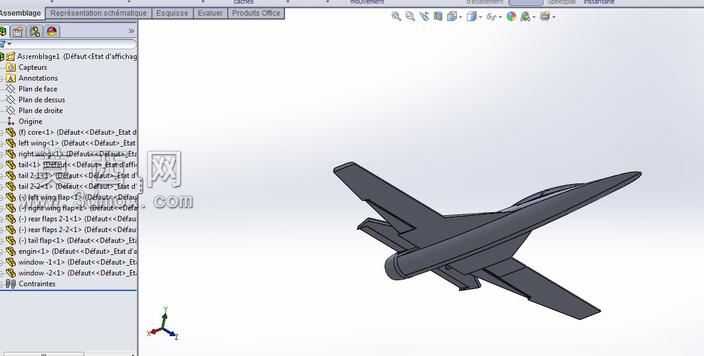

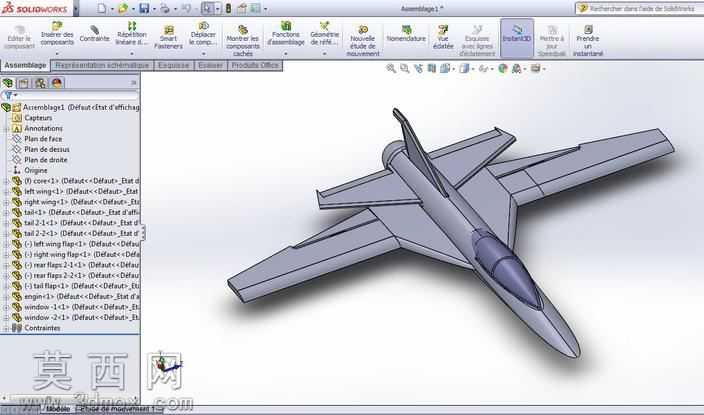

本作品为喷气式战斗机的三维数字化建模成果，建模过程依托三维设计软件完成全流程构建，首先以真实喷气式战机的气动布局为参考基准，从机身主体轮廓的草绘开始，先绘制机身纵向中心截面的引导线，通过多截面曲面命令生成流畅的机身曲面，反复调整曲面控制点保证机身从机头进气端到尾喷口的过渡顺滑，兼顾高速飞行所需的减阻气动特性与外观的写实还原度。建模过程中对机翼结构做了分层处理，先构建主机翼的翼型基准曲线，按照后掠翼的倾斜角度拉伸生成机翼主体，再细化出机翼前缘的削边结构、翼面与机身的衔接过渡曲面，避免出现生硬的拼接棱角；尾翼部分分为垂直尾翼与水平尾翼两个模块，分别匹配对应翼型参数，调整安装角度保证与机身的装配位置精准，还原常规喷气式战机的尾翼气动布局。动力舱部分单独建模，在机身尾部预留出尾喷口的安装位置，构建出圆柱形的发动机舱包覆结构，尾喷口端面做了收敛式的造型处理，贴合喷气式战机的动力系统外观特征。整体建模采用实体与曲面结合的构建方式，机身曲面完成后通过加厚命令生成实体壳体，机翼、尾翼等结构均与机身做布尔合并处理，保证整体模型的结构完整性，无破面、重叠面等建模问题。模型完成基础结构搭建后，对各个部件做了外观材质的初步匹配，机身主体赋予哑光深灰色的航空涂装材质，模拟战机常用的空优涂装质感，各个部件的衔接棱线做了轻微的倒角处理，避免尖锐棱角带来的视觉失真。建模全程遵循真实战机的比例关系，从机头长度、机身直径到机翼展长、尾翼高度均参考同类型战机的尺寸比例做等比例缩放，保证模型整体比例协调，既可以作为航空装备科普展示的数字化素材，也可用于后续的气动仿真分析、3D打印实体模型的源文件使用，模型结构层级清晰，在特征树中按照机身、机翼、尾翼、动力舱的模块做了分组归类，方便后续对单个部件进行修改调整，也便于不同设计场景下的调用编辑。
