台虎钳细节结构与整机装配设计方案

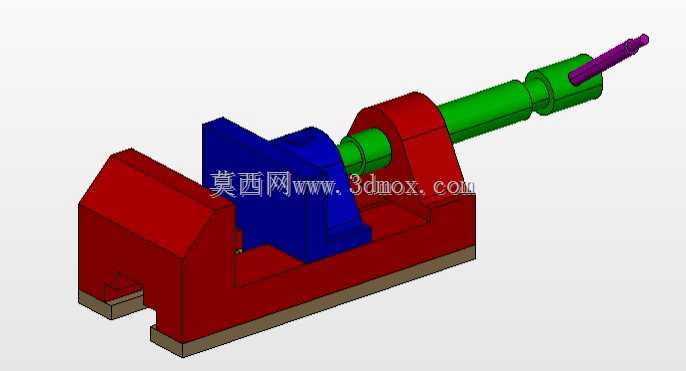

　　台虎钳作为金属加工、装配维修场景中普及率最高的通用夹持工装，核心作用是为待加工工件提供稳定的固定基准，避免锯削、锉削、錾削、攻丝、套丝等手工作业过程中工件出现位移、晃动，保障加工精度与操作安全。这套三维建模成果完整还原了台虎钳从固定钳身、活动钳身到丝杠传动副、钳口夹板、转盘底座、锁紧手柄的全部细节结构，每一处配合关系都按照实际工装的装配公差逻辑搭建，没有省略任何影响功能实现的微小结构。

　　从实际应用场景来看，这类台虎钳既可以安装在院校实训车间的钳工台面上，配合金工实训课程完成基础手工加工操作训练，也能适配小型机修工坊、非标零件加工门店的日常作业需求，甚至部分家用DIY手工制作场景中，缩小规格的台虎钳也能完成小型金属件、木质件的夹持固定。设计过程中优先考虑了夹持稳定性与操作便捷性的平衡，固定钳身与底座采用转盘式连接结构，可根据加工需求在水平方向旋转调整角度，调整到位后通过底座两侧的锁紧螺栓完成固定，无需反复拆卸台虎钳整体就能适配不同角度的加工操作。

　　传动结构采用梯形丝杠副实现活动钳身的进给移动，梯形螺纹的自锁特性可以保证夹持工件后不会因为加工过程中的振动出现松脱，丝杠端部与活动钳身的连接位置设计了防脱结构，避免活动钳身移动到最大行程时从钳身导轨上滑脱。钳口位置的夹板采用可更换设计，夹板表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的工件，还可以更换带软质垫层的钳口夹板，避免夹持过程中在工件表面留下压痕，损伤已加工表面。

　　外形尺寸与安装边界的设计完全适配常规钳工工作台的安装标准，底座的安装孔位间距符合通用台虎钳的安装尺寸规范，用户无需对现有工作台进行二次打孔改造就能直接完成安装固定。活动钳身的最大开合行程覆盖了日常加工中绝大多数中小型工件的夹持尺寸需求，钳身的导轨面设计了足够的配合长度，保证夹持较重工件时活动钳身不会出现翘头、偏摆，保障夹持力均匀分布在钳口接触面上。

　　整套装配结构的细节处理完全贴合实际生产中的台虎钳制造逻辑，固定钳身的导轨面与活动钳身的滑槽采用间隙配合，既保证活动钳身移动顺畅无卡滞，又不会因为配合间隙过大导致夹持精度下降。丝杠的手轮位置设计了符合人体工程学的握持手柄，转动手轮时施力更轻松，长时间操作也不容易出现手部疲劳。转盘底座的刻度标识可以辅助操作人员快速调整钳身的旋转角度，在需要特定角度夹持工件时无需额外借助角度测量工具，提升作业效率。

　　从结构设计的合理性来看，所有易磨损部件都设计为可更换结构，除了钳口夹板之外，丝杠螺母副也采用分体式设计，长期使用出现磨损后只需更换螺母就能恢复台虎钳的夹持精度，无需更换整个钳身，大幅降低了设备的后期维护成本。钳身主体的壁厚设计经过受力校核，在最大夹持力工况下不会出现钳身变形、断裂的问题，整体结构的刚性完全满足常规手工作业的受力需求，不会因为夹持力过大导致结构失效。
