机加工固定式台虎钳夹持工装结构

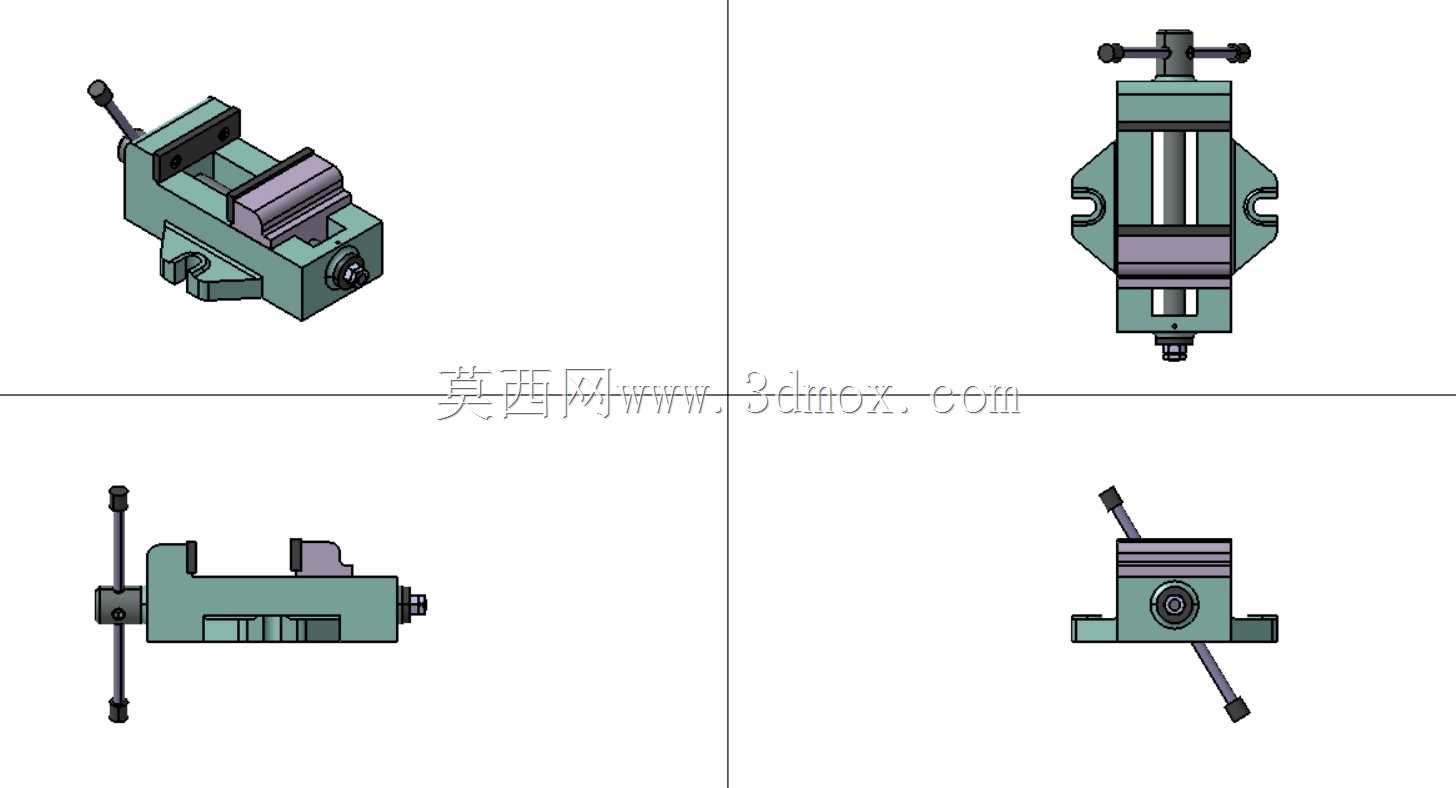

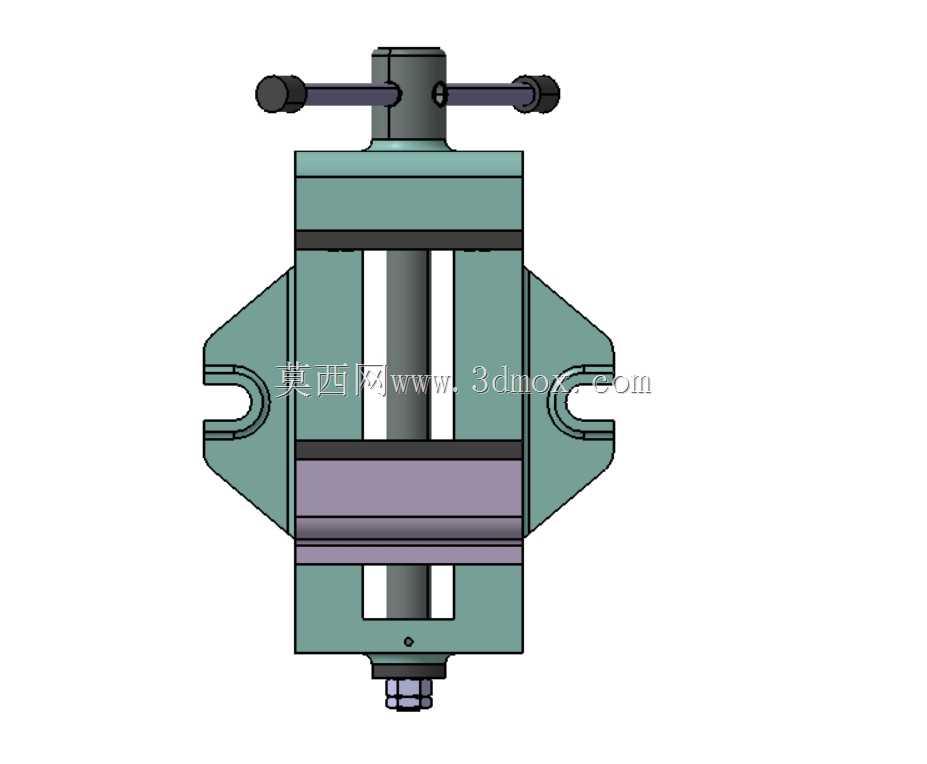

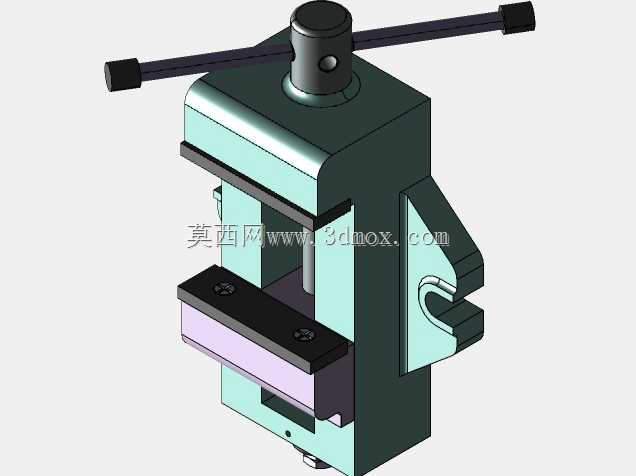

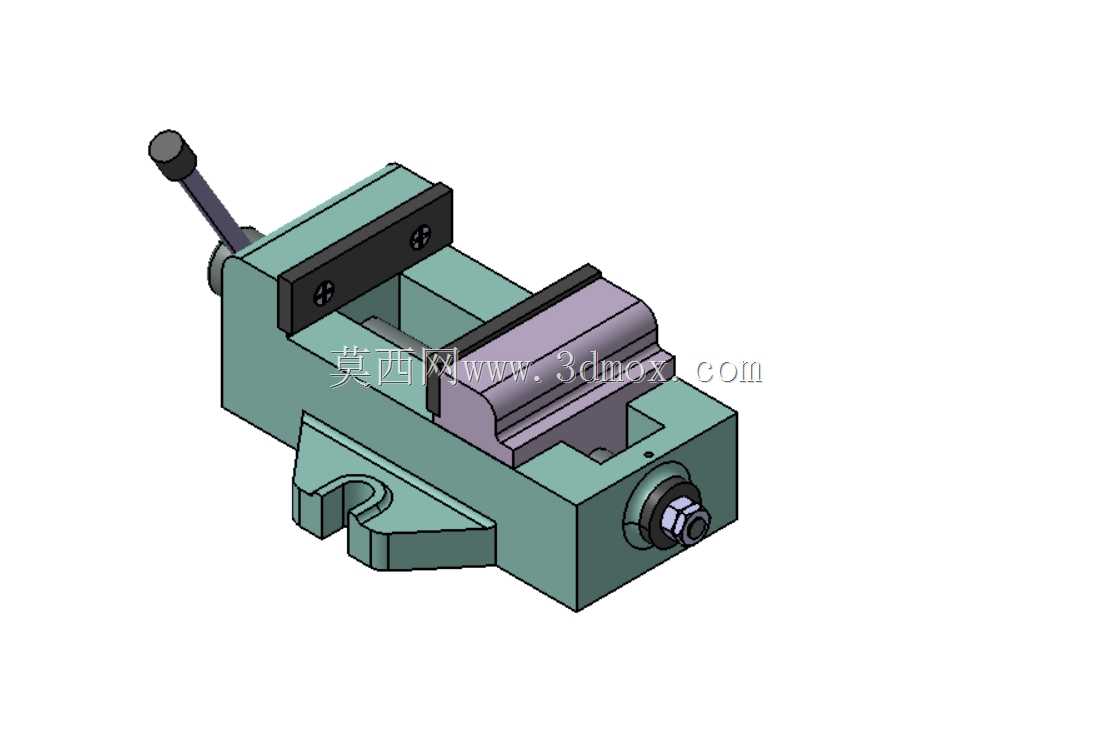

　　在常规金工实训、小件机加工、装配维修的作业场景里，这类固定式台虎钳是工位上最基础也最高频的夹持载体，区别于机用平口钳的高精度导向结构，它的设计更偏向通用场景的适配性，不需要匹配机床工作台的T型槽精度，只要通过底座的两个安装孔用螺栓锁紧在木质或钢制钳工长凳上，就能承担绝大多数手工加工作业的工件固定需求。从结构功能来看，它的核心夹持单元由固定钳身、活动钳身两部分组成，固定钳身和底座是一体化铸造成型，整体做了圆角过渡处理，避免应力集中在长期受夹紧力的位置出现开裂，钳口位置安装了可拆卸的淬硬钢钳口板，两块钳口板的相对面都加工了交叉网纹，用来增加和工件接触面的摩擦力，就算夹持表面带少量油污的毛坯件，也不会在锤击、锯切的侧向力作用下出现工件滑移。

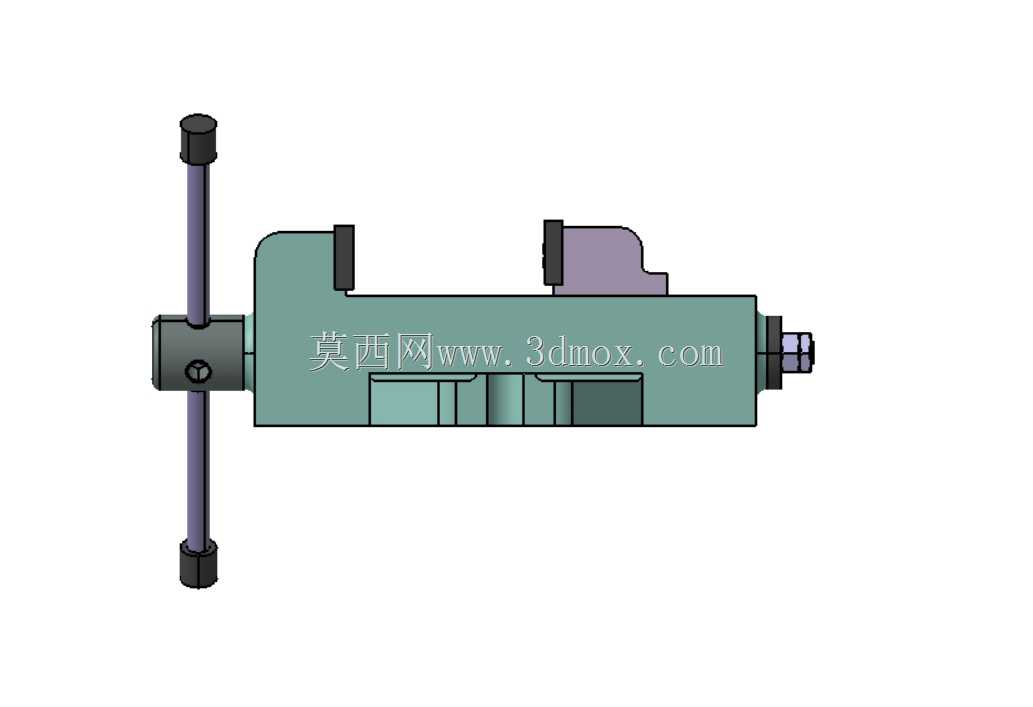

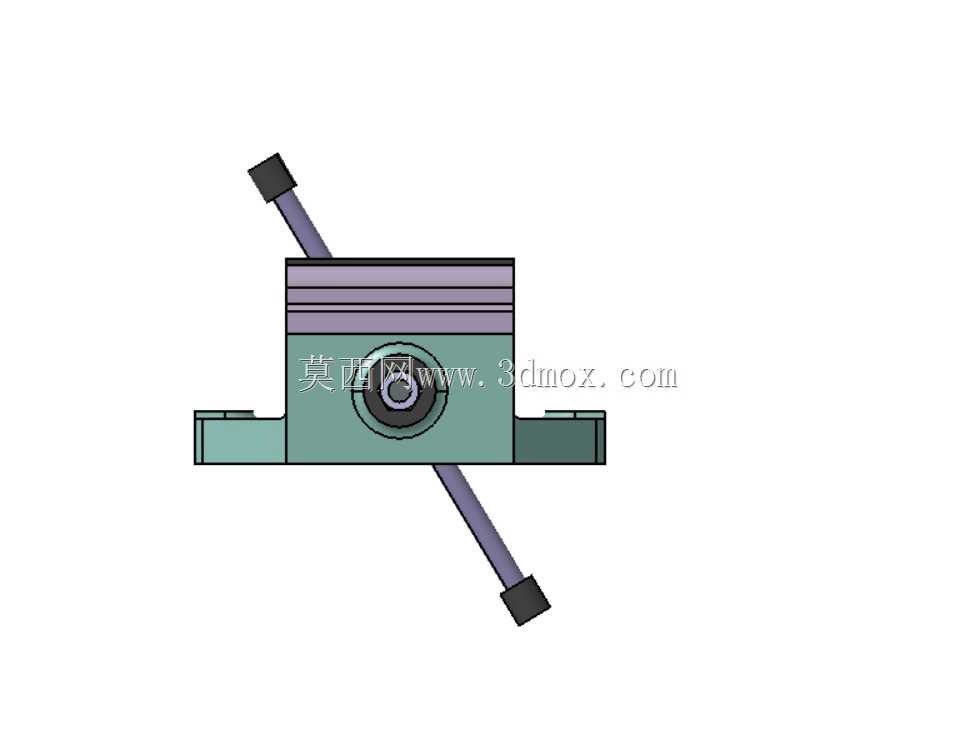

　　活动钳身的移动靠梯形丝杠副驱动，丝杠的一端和固定钳身的支座做轴向限位，只能转动不能轴向窜动，和活动钳身内嵌的铜螺母配合，转动摇臂的时候就能带动活动钳身平稳开合，梯形螺纹的自锁特性可以保证夹紧之后不会因为加工过程的振动出现松脱，不需要额外的锁紧机构就能维持足够的夹持力。设计的时候特意把钳身的重心往底座安装面方向压低，整个钳体的高度控制在常规钳工操作的舒适区间，操作人员站在工位前，手臂自然下垂的高度刚好和钳口工作面齐平，长时间进行锉削、锯切作业也不容易产生肌肉疲劳。底座的安装边界做了下沉式的安装槽设计，固定螺栓的头部可以完全埋入槽内，不会突出底座表面影响工件放置，也避免日常作业过程中磕碰螺栓造成螺纹损伤。摇臂的手柄做了滚花处理，末端加装了可自由转动的握套，施加夹紧力的时候握套可以和手掌相对转动，不会磨破手部皮肤，就算手上沾了切削液或者润滑油，也能稳稳施加足够的拧紧力矩。钳身的导轨面做了加宽处理，活动钳身和固定钳身的配合间隙可以通过侧面的调节螺钉调整，长期使用出现导轨磨损之后，不需要更换整个钳身，只要微调调节螺钉就能消除配合间隙，避免活动钳身在夹紧的时候出现上翘，保证钳口的上下夹持面平行度维持在作业要求范围内。

　　在实际使用场景里，它不仅能承担常规的金属件锉配、锯割、錾切作业，更换不同的钳口垫板之后，还能夹持薄壁管件、脆性塑料件，不会因为夹紧力过大造成工件变形，丝杠的行程覆盖了常规小件加工的夹持范围，从几毫米厚的薄板到百余毫米宽的方块料都能稳定夹持。和高精度机用平口钳不同，它的设计没有追求微米级的夹持精度，而是把可靠性、易维护性、操作便捷性放在首位，所有的易损件包括钳口板、铜螺母、握套都可以单独拆卸更换，日常维护只需要定期在丝杠和导轨面涂抹润滑脂，就能保证十几年的使用寿命，就算在没有压缩空气、没有电源的野外维修场景，只要把它固定在临时的工作台面上，就能快速开展维修加工作业。

　　钳身的侧面预留了小型工装的安装孔位，可以加装挡屑板、工件定位挡块这类辅助附件，针对批量小件的加工作业，装上定位挡块之后不需要每次都调整工件的夹持位置，能有效提升重复装夹的效率。活动钳身的前端做了限位凸台，当丝杠开到最大行程的时候，凸台会和固定钳身的限位面接触，避免活动钳身完全从丝杠上脱出，造成螺母或者丝杠的螺纹损伤。整个结构没有复杂的传动零件，所有的受力部件都经过了应力校核，在最大夹紧力工况下，钳身的变形量控制在允许范围内，不会因为长期满负载使用出现钳身变形、钳口错位的问题。
