手动管虎钳夹紧作业工装结构

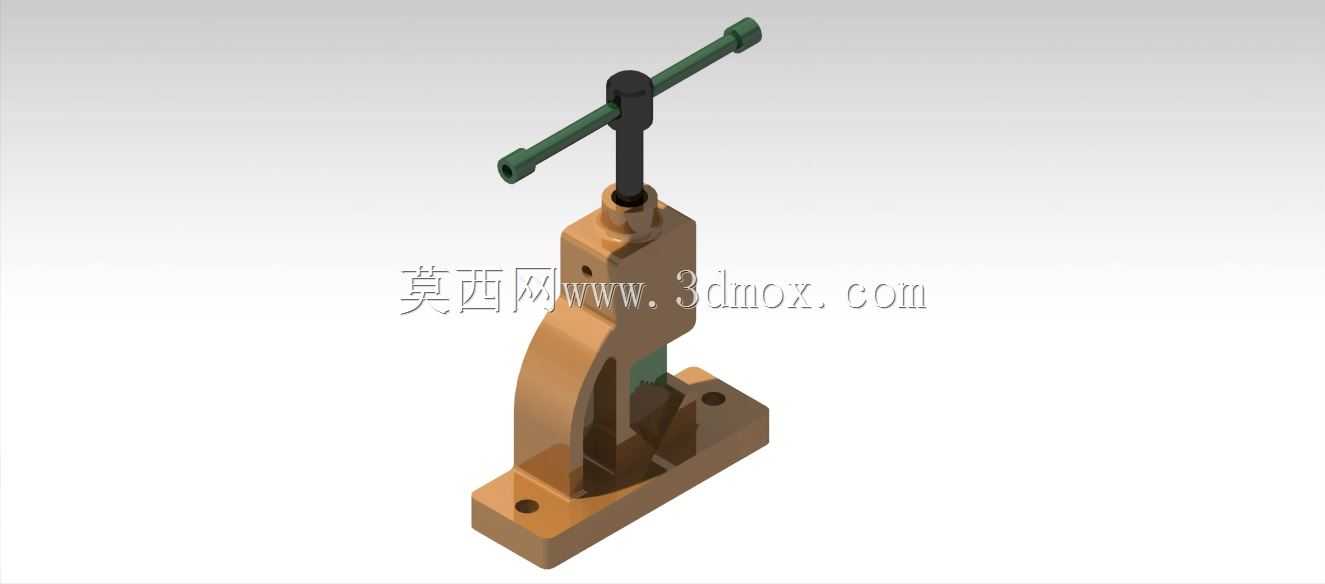

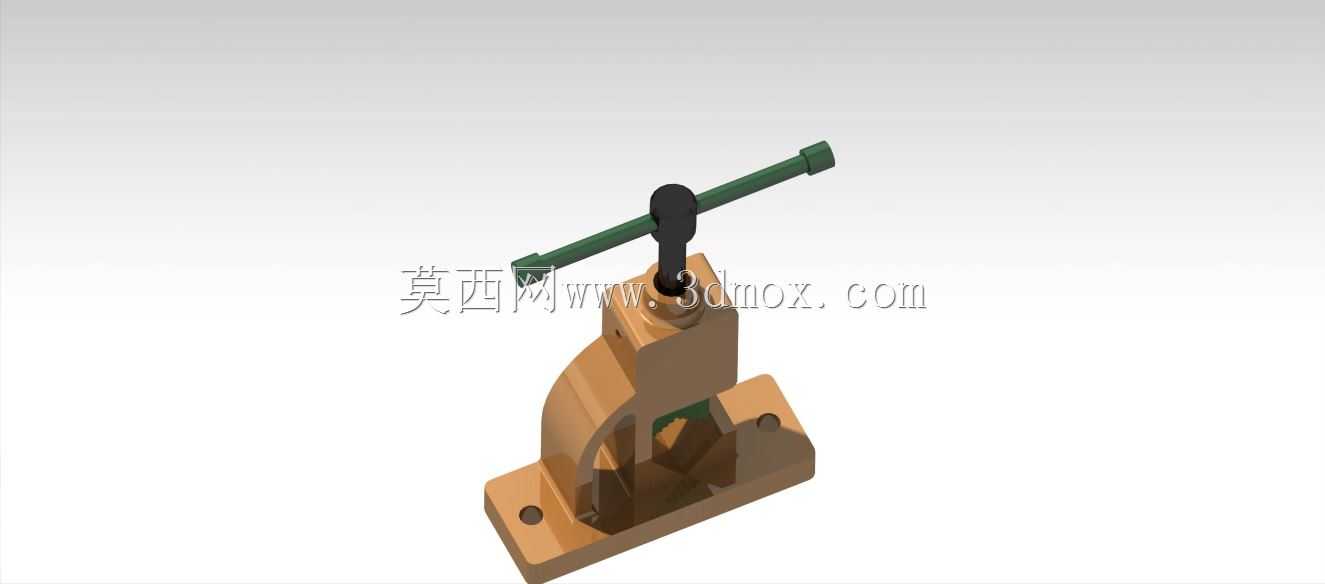

　　在现场管路预制、小规格管材切割套丝、局部焊接对位的作业场景里，这类手动管虎钳是工位上最常见的夹持工装，不需要外接动力源，完全依靠机械增力结构实现工件锁紧，适配零散维修、小批量管材加工的灵活作业需求，相比大型液压夹持设备，它的部署成本低、占用工位空间小，对作业场地的配套要求极低，哪怕是流动维修班组的临时工位，只要把底座固定在工作台面上就能投入使用。从结构功能来看，这套装置的核心是通过T型转动手柄带动丝杆副做直线进给，驱动活动压块向固定钳身的V型夹持面靠拢，V型槽的结构设计可以自适应不同外径的圆形管材，装夹时不需要额外更换钳口垫块，就能让圆管周向受力均匀，避免薄壁管材被夹变形，同时钳身的C型开口结构留出了足够的操作空间，方便操作人员在夹持状态下对管材端部进行套丝、打磨、坡口加工或者对接组焊，不会因为钳身结构干涉影响加工操作。

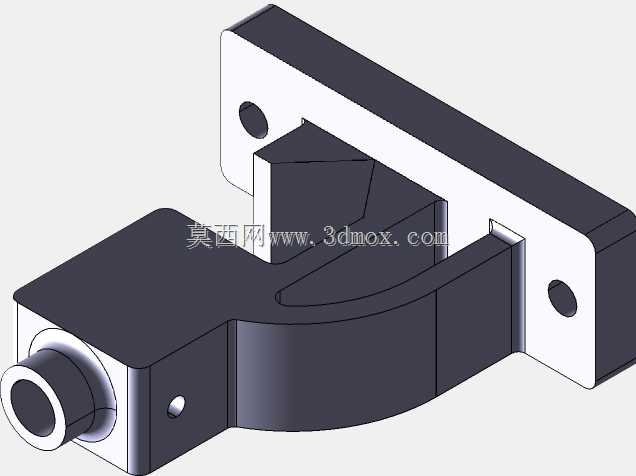

　　设计这套结构的时候，首先要考虑的是手动操作的力传递效率，丝杆的导程选值不能过大，否则操作人员施加在手柄上的力经过丝杆放大后，输出的夹紧力不足以抵消管材加工时的切削扭矩，容易出现工件打滑转动的问题；导程也不能过小，不然空行程进给的时间太长，会降低装夹作业的效率，需要在夹紧力和操作效率之间找到平衡。钳身的弧形支撑结构不是单纯的造型设计，而是要兼顾受力传导和结构减重，夹紧作业时的反作用力会沿着钳身的弧形筋板传递到底座的安装孔位置，所以筋板的厚度过渡要均匀，避免应力集中导致长期使用后出现钳身开裂的问题。

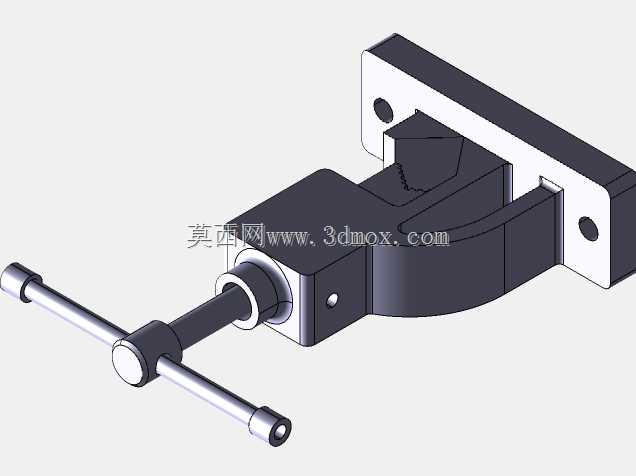

　　底座部分设计了两个对称的安装沉孔，用来穿装螺栓把整个虎钳固定在工作台面上，安装边界需要保证底座和工作台面完全贴合，不能出现悬空区域，否则夹紧作业时底座会发生翘曲，影响夹持精度，甚至导致螺栓受剪断裂。活动压块和钳身的配合面采用了间隙配合的导向结构，保证压块进给过程中不会出现偏斜，让夹持面始终和管材轴线保持平行，避免装夹后管材轴线倾斜，影响后续加工的形位精度。手柄部分采用了长杆式设计，操作人员可以双手施加扭力，在需要大夹紧力的作业场景下，还可以通过套管延长手柄力臂，进一步增大输出夹紧力，手柄和丝杆的连接位置设置了防脱结构，避免操作时手柄从丝杆顶端滑脱引发安全问题。

　　钳身的夹持工作面做了淬硬处理，提升表面耐磨性能，长期装夹带毛刺的管材也不会出现明显的凹陷磨损，延长工装的整体使用寿命。在实际选型适配的时候，要根据工位常加工的管材外径范围确认钳口的最大开口量，同时核算底座安装孔的中心距是否和现有工作台的预留安装位匹配，避免出现买回来装不上的问题。这类手动虎钳的结构可靠性很高，日常维护只需要定期给丝杆副涂抹润滑脂，清理钳身缝隙里残留的金属切屑，就能长期保持顺畅的操作手感，不会出现进给卡滞的问题。相比气动或者液压驱动的夹持工装，它没有密封件老化、管路泄漏的故障点，在潮湿、多粉尘的恶劣作业环境下也能稳定工作，非常适合管材加工工位、设备维修班组、五金加工门店这类场景使用。结构建模的时候要重点验证丝杆行程和钳口开口量的对应关系，确认活动压块在全行程范围内都不会和钳身发生运动干涉，同时要校核夹紧状态下钳身的应力分布，保证最大夹紧力工况下结构变形量在允许范围内，不会因为结构刚度不足导致夹持失效。
