在中小功率电源变压器的批量组装、产线集成以及后期运维更换场景里,这类SNL固定装置是绕不开的配套结构件,很多刚接触电源类结构设计的工程师容易忽略这类固定件的细节设计,要么照搬通用夹块结构导致变压器安装后同轴度偏差,要么预留的安装间隙不合理,后期灌封或者接线时出现干涉。从实际使用场景来看,这类固定装置主要承担两个核心作用,一是给电源变压器的核心绕组组件提供稳定的径向与轴向定位,避免设备在运输、运行振动过程中出现绕组移位、引脚脱焊的问题,二是作为变压器与外部安装基座之间的衔接结构,统一安装孔位的匹配公差,降低不同批次变压器外壳尺寸偏差带来的装配适配难度。

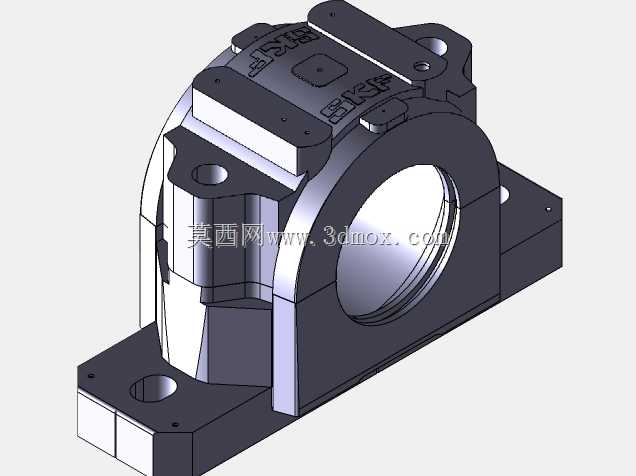

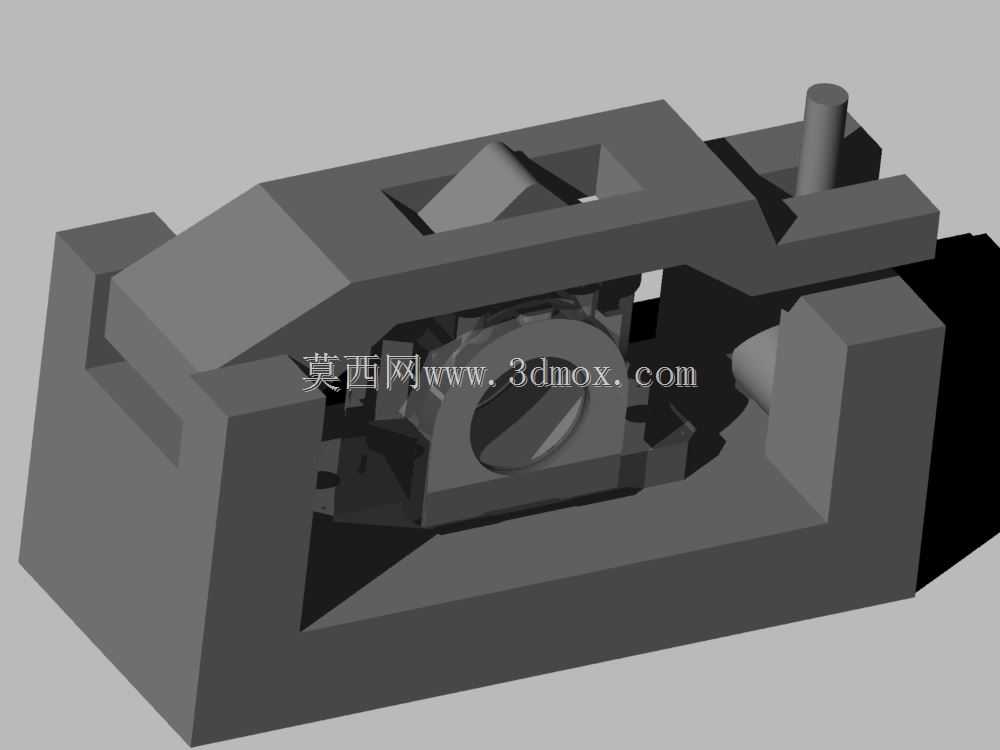

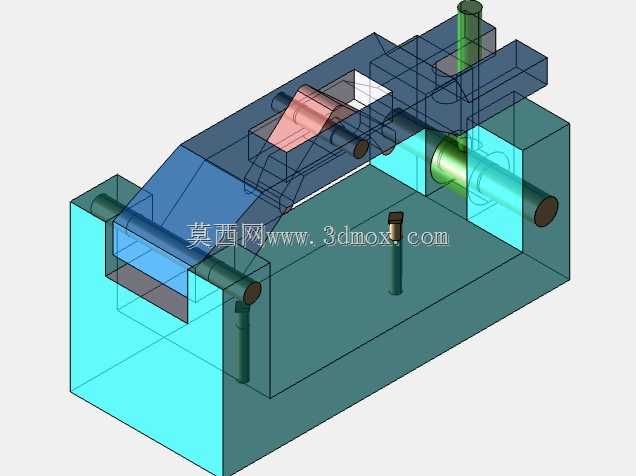

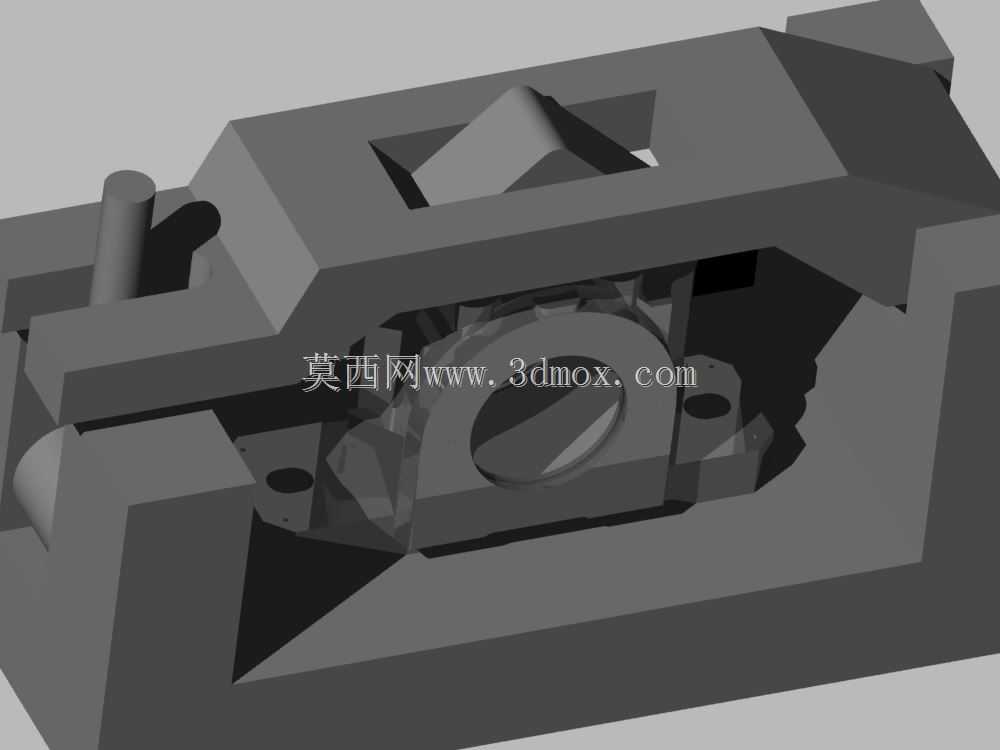

从结构设计思路上拆解,这套固定装置采用了框式包覆的主体结构,没有采用常见的双侧螺栓顶紧的固定方式,而是在主体框架内部做了与变压器端部轮廓匹配的仿形定位槽,安装时不需要反复调整顶紧螺栓的伸出量,只要将变压器组件顺着导向斜面推入框体内部,就能靠仿形槽的贴合面实现自动对中,这种设计对于产线批量装配的效率提升很明显,能减少至少三成的对位调整时间。装置两侧预留的销轴安装位,是用来和外部安装支架做铰接配合的,部分需要开盖检修的电源模块场景里,松开一侧的锁紧销就能将变压器连同固定装置一起翻转,不需要完全拆除整个固定结构就能完成绕组检测、接线端子紧固的操作,这点在紧凑布局的机柜内部装配时优势格外明显,不用预留太大的操作空间就能完成运维作业。
关于外形尺寸与安装边界,这套固定装置的主体外轮廓做了多处切角处理,不是规整的矩形块结构,这些切角不是为了外观造型,而是为了避让周边的接线端子、散热片以及走线空间,在设计初期就需要匹配对应规格电源变压器的外围元件布局,避免固定装置安装后和周边元器件产生硬干涉。装置底部的安装基准面做了0.2mm的平面度公差要求,和安装基座贴合时不需要额外加调整垫片就能保证固定后的水平度,避免变压器安装后出现倾斜导致引脚受力不均。内部的仿形定位槽预留了0.15mm的间隙,这个间隙量是经过反复验证的,既不会因为间隙太小导致变压器推入时卡滞,也不会因为间隙太大导致运行过程中出现窜动,间隙处还可以根据使用场景填充导热硅胶,既可以填充间隙提升固定稳定性,还能辅助变压器绕组散热,把固定结构的功能和散热需求结合到一起。
很多工程师在设计这类固定结构时,容易只考虑固定强度而忽略装配工艺性,比如把固定装置的内壁做成完全封闭的结构,导致变压器推入后内部的空气无法排出,推入过程中形成气阻影响装配到位,这套装置在框体的非定位面做了多个避让缺口,既可以减轻装置自身重量,还能在装配时排出内部空气,同时这些缺口也可以作为灌封胶的流动通道,需要做灌封处理的场景里,灌封胶可以顺着缺口填满固定装置和变压器之间的缝隙,不会出现灌封空腔。两侧的操作导向斜面做了15度的倾角,角度太大起不到导向作用,角度太小则会拉长装置的整体长度,占用过多安装空间,这个角度的选择是在导向效果和安装空间占用之间做的平衡。另外,装置上的所有棱边都做了R1的圆角处理,避免装配过程中锐边割伤变压器的绝缘层,也能防止作业人员被划伤,这些细节都是实际生产装配中积累的经验,不是靠理论计算就能完全覆盖的。
从实际应用的反馈来看,这类固定装置适配的是额定功率在几十伏安到几百伏安区间的小型电源变压器,广泛用在工业控制机柜、小型电源模块、嵌入式供电单元里,相比传统的螺栓压板固定方式,这种一体式框型固定装置的零件数量更少,不需要配套多个螺栓、压板、垫片,装配时的零件管理成本更低,也不会出现长期振动后螺栓松动的问题。在做三维建模的时候,需要重点关注内部仿形槽的轮廓公差,要和对应变压器的端部实测尺寸做匹配,不能直接照搬变压器的理论外形尺寸,因为变压器绕组绕制、绝缘层包裹后会存在一定的尺寸偏差,建模时要把这些工艺偏差考虑进去,预留合理的适配余量,同时还要验证固定装置安装后,变压器的引脚位置和外部接线座的位置是否对正,避免出现固定后引脚偏移无法接线的问题。
