电源变压器用钣金安装固定支架结构

　　这款钣金构件是电源变压器装配环节中承担定位、承载与防护作用的核心结构件，在中小功率工频电源变压器的批量组装场景中应用广泛，常见于工业控制电源、通信基站供电模块、中小型机电设备内置供电单元的配套结构中，主要作用是将变压器铁芯与绕组总成可靠固定在设备仓体内，同时兼顾接线端的避让、外围线束的导向以及装配过程中的快速对位需求。从结构设计逻辑来看，整个构件采用单张钣金板材经多道冲压、折弯、局部成型工序加工完成，没有额外的焊接拼接结构，既能够控制批量生产的加工成本，也可以避免焊接变形带来的装配公差累积问题。

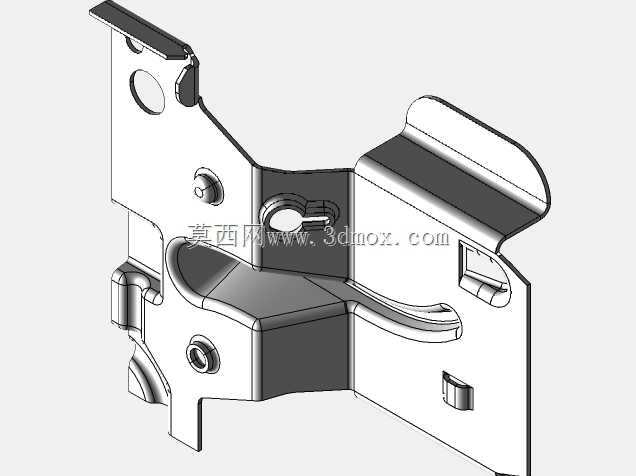

　　构件上预留的圆形通孔是主安装定位孔，对应设备仓体内的预设螺柱，装配时可直接穿入螺栓完成初步固定，孔位边缘做了小尺寸的翻边处理，既能够提升孔位处的结构强度，避免长期受振动影响出现孔位开裂，也可以在穿装螺栓时起到导向作用，减少装配对位的时间成本。构件上的凸起铆接柱是与变压器本体连接的接口，对应变压器铁芯支架上的预装孔，压装后可实现钣金件与变压器本体的刚性连接，不需要额外增加紧固件，能够有效压缩整体装配的工序数量。折弯形成的弧形避让槽，是为了匹配变压器绕组端部的圆弧外形，避免装配过程中钣金边缘刮破绕组外层的绝缘漆层，同时也能在设备运行过程中限制绕组的径向位移，减少振动带来的绕组松动风险。

　　侧面的几处小尺寸折弯卡扣，是用来固定变压器外围的接地引线与温度采样线束，不需要额外增加扎带固定点，能够让仓体内部的走线更加规整，也避免线束长期晃动磨损绝缘层带来的安全隐患。从安装边界来看，构件的整体折弯高度控制在适配常规EI型、CD型铁芯电源变压器的安装尺寸范围内，所有折弯边的圆角半径都按照钣金加工的最小合理值设计，既不会因为圆角过小产生折弯开裂问题，也不会因为圆角过大占用额外的仓体空间。构件边缘的压平毛边处理，能够避免装配过程中划伤操作人员的手部，也不会划破相邻布置的绝缘线材。

　　在结构强度设计上，几处折弯形成的加强筋结构沿着构件的受力方向布置，能够在板材厚度不增加的前提下，大幅提升构件的抗弯折能力，即使变压器在运输过程中受到持续的振动冲击，也不会出现支架变形导致的变压器移位问题。构件上预留的长条形缺口是接线端子的避让位，能够让变压器的输入输出接线端子直接从缺口处穿出，不需要额外在支架上开孔走线，既简化了支架的加工工序，也给接线操作留出了足够的操作空间，方便生产线上的工人快速完成接线作业。在实际选型适配过程中，这类钣金支架需要匹配对应功率等级变压器的重量来调整板材厚度，避免支架承重不足产生变形，同时所有的折弯角度都需要严格控制公差，保证装配后变压器的安装面与设备仓体的安装基准面平行，避免因为安装倾斜导致变压器运行时产生额外的振动噪音。
