电源变压器用固定型装配夹具结构设计

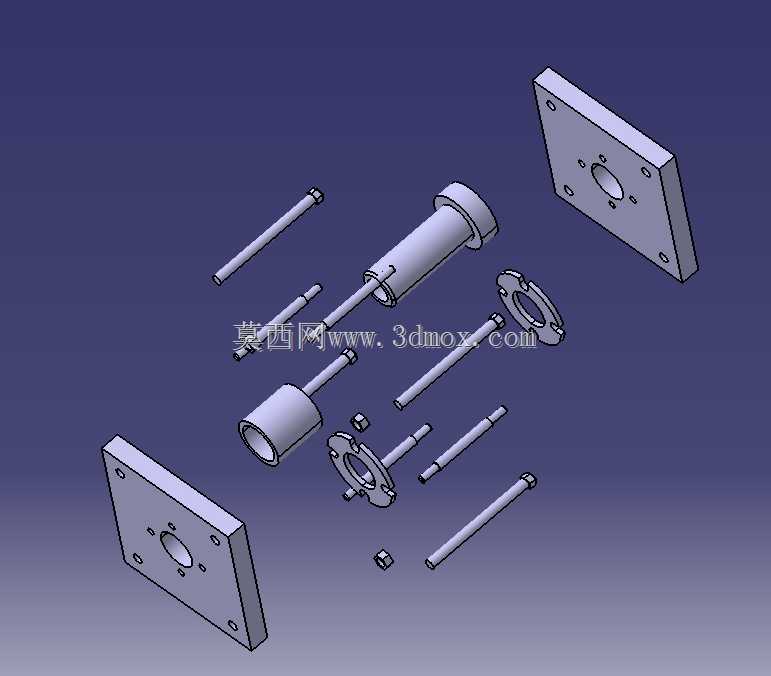

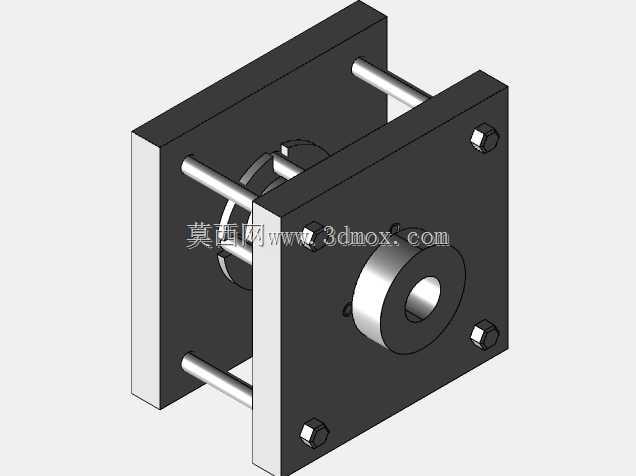

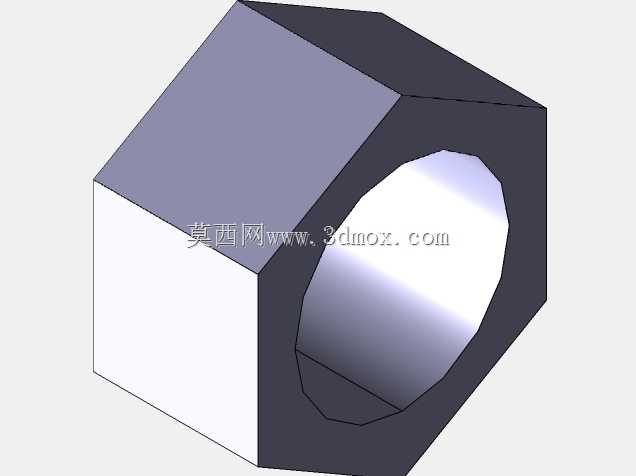

　　这套固定夹具主要应用于中小型电源变压器的生产装配、检测定位环节，在变压器铁芯叠装、绕组绕制定位、端盖压装以及成品性能测试工序中，承担工件的精准夹持与位置固定作用，避免加工或检测过程中工件出现偏移、窜动，保障各工序的加工精度与操作一致性。整套夹具采用对称式分体装配结构，核心组成包含两块方形安装基准板、中心定位套筒组件、多根导向拉杆、锁紧螺母以及定位挡片，所有部件通过同轴度约束完成装配，无需额外焊接工序，拆解维护便捷，可适配不同规格的同系列电源变压器装夹需求，仅需更换对应尺寸的中心定位套即可完成快速换型。

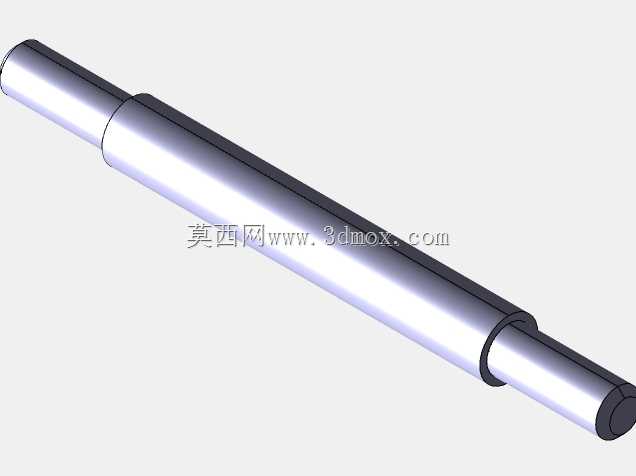

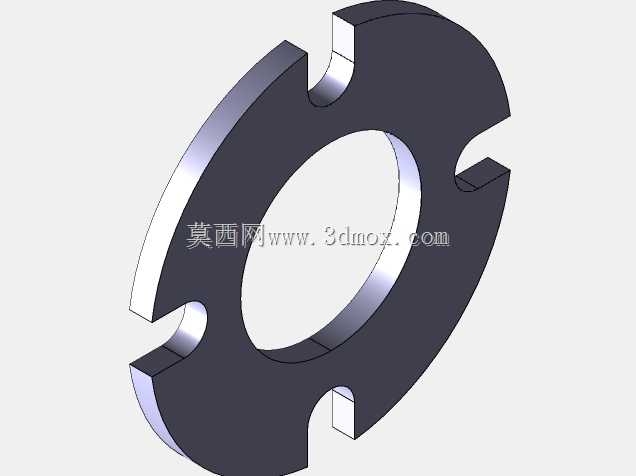

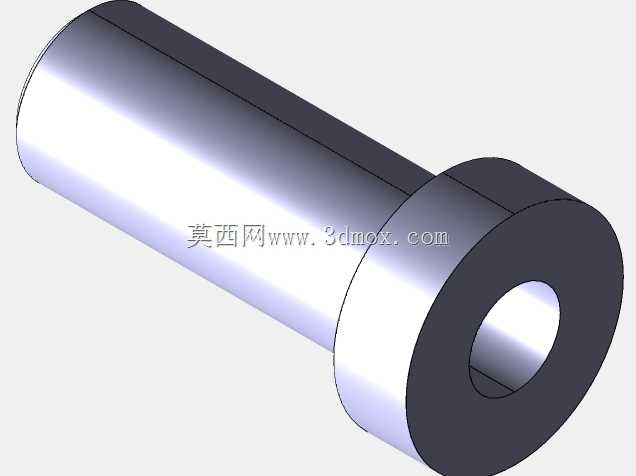

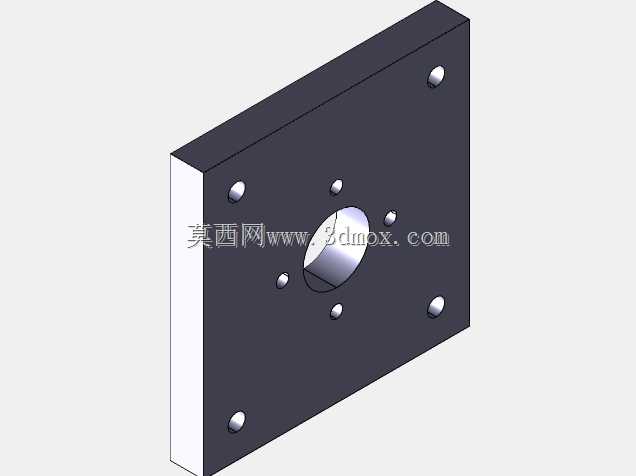

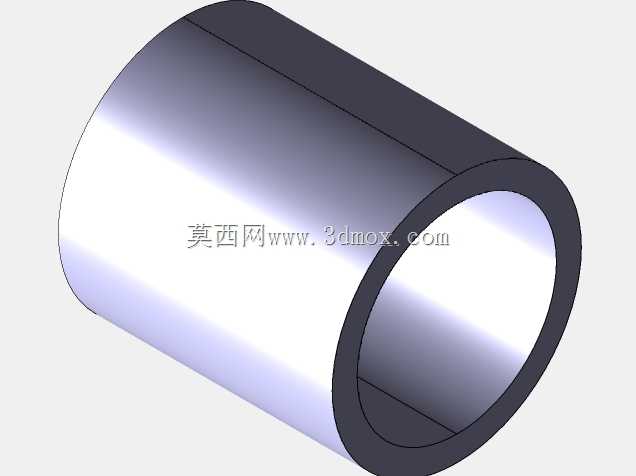

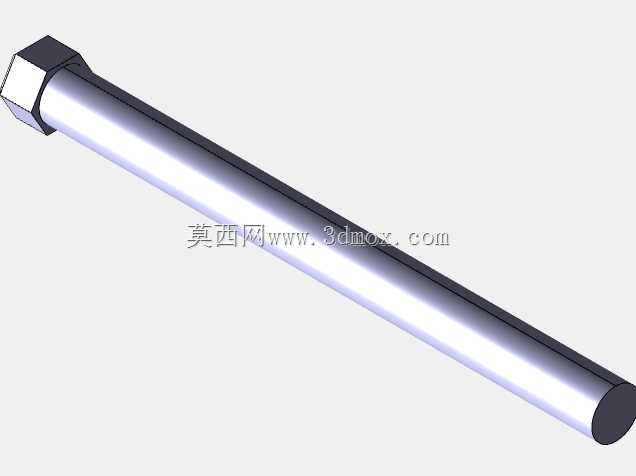

　　从设计逻辑来看，整套结构优先保障装夹的同轴度与受力均匀性，两块方形安装板作为整套夹具的安装基准，板面预留的多组安装孔位既可以实现夹具自身在工作台面上的固定，也可以通过孔位组合适配不同安装基面的固定需求，安装板中心的通孔与中心定位套筒采用间隙配合，装配时可快速完成中心对齐，降低装配调试的难度。中心定位套筒采用阶梯轴式结构，不同直径的轴段分别对应变压器工件的中心定位孔、端盖的定位止口，装配时工件可顺着套筒轴段滑入定位位置，无需反复调整对中，有效缩短单件装夹的辅助时间。多根环绕中心套筒均匀分布的导向拉杆，一方面承担两块安装板之间的连接拉紧作用，通过两端的锁紧螺母施加均匀的轴向夹紧力，避免装夹后工件出现局部受力变形；另一方面拉杆的光杆段可作为工件叠装过程中的导向基准，保障叠装后的铁芯、绕组组件与安装基准面保持垂直，减少装夹带来的形位公差累积。配套的环形定位挡片则用于限制工件的轴向位置，挡片上的缺口结构可避让变压器的引出线端子，避免装夹过程中损伤绕组引线，同时挡片可根据工件的轴向尺寸快速更换，适配不同叠厚的变压器产品装夹。

　　从安装边界与尺寸适配性来看，两块方形安装板的边长尺寸覆盖常规中小型电源变压器的最大安装轮廓，安装板上的固定孔位采用等间距排布，可适配市面主流工作台的T型槽间距，也可直接固定在自动化装配线的工装托盘上，无需额外加工过渡连接板。导向拉杆的长度可根据装夹工件的总厚度进行选配，拉杆两端的螺纹段长度预留了足够的调节余量，可在一定范围内调整夹紧行程，适配不同规格工件的装夹需求。中心定位套筒的外径尺寸与常规电源变压器的中心安装孔尺寸匹配，套筒内孔可根据需要加装定位销，实现与工作台面的精准定位，保障整套夹具的重复装夹精度。

　　在实际使用场景中，这套夹具既可以用于手工装配工位的工件固定，也可配套压装设备完成变压器端盖的压装工序，压装过程中夹具的对称受力结构可将压装力均匀传递到工件的安装端面，避免局部受力过大导致的绕组变形、铁芯错位问题。在成品检测环节，夹具可将变压器固定在检测工位上，保障检测探头与工件检测点的位置一致性，提升检测数据的重复性与可靠性。整套结构的所有零部件均采用常规机械加工工艺即可完成制造，安装板可采用板材铣削加工，拉杆、套筒采用棒料车削加工，定位挡片采用冲压成型，加工成本可控，易损件更换便捷，适合批量生产场景下的长期使用。结构设计上规避了复杂的异形结构，所有棱角处均做了倒角处理，避免操作过程中划伤操作人员，同时也减少了应力集中点，提升整套夹具的结构强度与使用寿命。装配完成后整套夹具无多余突出结构，可在紧凑的工位空间内完成布置，不会与周边的装配工具、检测设备产生干涉，适配多工位流水线的紧凑布局需求。
