挖掘机变速箱第三阶驱动齿轮三维设计

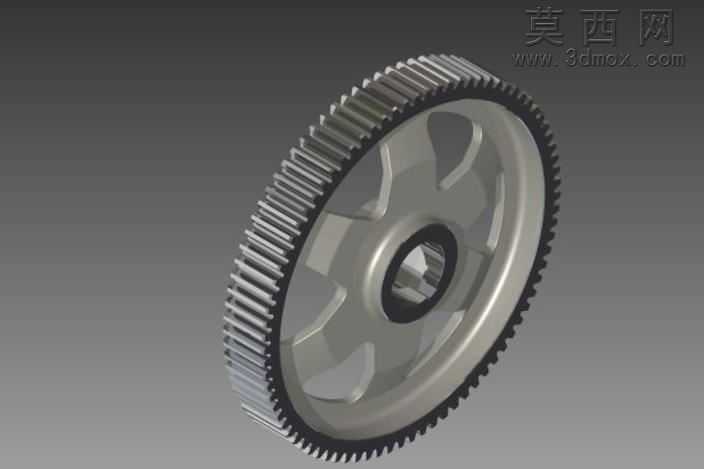

本模型为挖掘机变速箱第三阶段驱动齿轮，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循渐开线圆柱齿轮的设计规范，以模数m=20mm、齿数z=83为核心设计参数，先通过参数化公式推导渐开线齿廓曲线，保证齿形的啮合精度符合重载传动的设计要求。建模阶段首先绘制齿轮的基准旋转截面，通过旋转特征生成齿轮的轮坯基体，轮体采用辐板式轻量化结构设计，在辐板上均匀开设六个异形减重孔，既保证轮体的结构刚度满足大扭矩传动需求，又有效降低齿轮自身重量，减少变速箱运转过程中的转动惯量。齿圈部分通过阵列渐开线齿槽特征完成全部83个轮齿的构建，每个轮齿的齿顶圆角、齿根过渡圆弧都做了精细化处理，避免应力集中导致的轮齿断裂问题。中心轴孔采用带键槽的通孔设计，键槽尺寸与对应传动轴的配合公差做了匹配设计，保证动力传递过程中的连接可靠性。渲染阶段为模型赋予了金属材质，轮齿啮合面设置为略带磨砂质感的淬硬钢材质效果，辐板与轮毂部分采用哑光金属质感，还原真实齿轮的表面处理工艺，通过三点布光方案突出轮齿的轮廓细节与轮体的结构层次，渲染视角选取斜45度角，可同时完整展示齿轮的端面结构、轮齿形态与中心安装孔特征。设计过程中充分考虑该齿轮的应用场景，作为挖掘机变速箱第三阶驱动齿轮，需要承受大载荷、冲击性的传动工况，因此在结构设计时对齿根厚度、辐板与轮毂的连接过渡位置都做了加强处理，所有棱边都设置了合理的工艺倒角，既符合实际加工的工艺要求，也能减少装配过程中的磕碰损伤。模型的各特征参数可根据设计需求进行快速调整，适配不同型号挖掘机变速箱的传动比匹配需求，整体结构完整无缺失特征，可直接用于装配验证、运动仿真以及工程图的导出。
