弯管护套多色线芯电缆结构三维设计

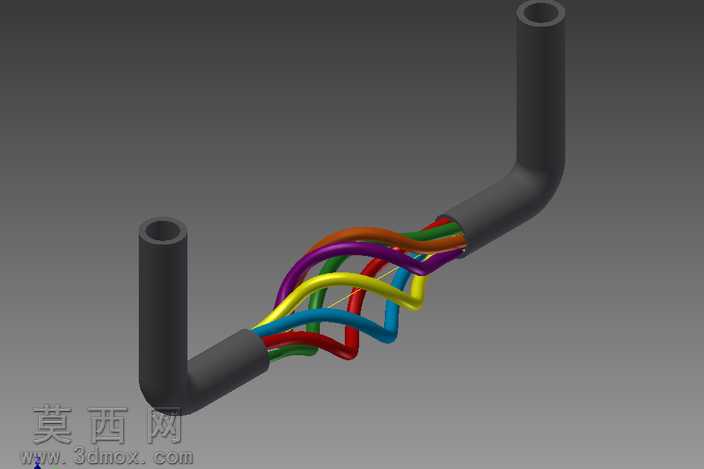

本作品为带弯管护套的多芯电缆三维建模设计，建模阶段首先梳理电缆的整体结构逻辑，将模型拆分为外部弯管护套、内部多根彩色线芯两个核心部分，先通过扫掠特征构建两端带直管段的90度弯管护套，精准控制护套的壁厚、内外径参数，还原硬质护套管的弯折弧度与端口平整形态，确保护套的空间走向符合实际布线的弯折需求，避免出现结构干涉的问题。针对内部多根线芯，采用路径扫掠结合空间曲线排布的方式，为每根线芯绘制独立的扭曲缠绕路径，还原多芯电缆内部线芯相互绞合、交错排布的真实形态，同时为不同线芯赋予差异化的纯色材质，通过红、橙、黄、绿、蓝、紫等高区分度的色彩区分各线芯，清晰展现内部线芯的排布层次与绞合结构，无需剖切即可直观观察电缆内部的线芯布局。材质渲染阶段，为外部弯管护套赋予哑光深灰的硬质塑料材质，调整材质的粗糙度与反光度，模拟工业线缆护套的磨砂质感，避免过度反光影响结构观察；为内部彩色线芯赋予半哑光的柔性绝缘材质，适当调整材质的光泽参数，体现线芯外层绝缘皮的柔韧质感，同时通过光影调整强化线芯之间的空间层次感，让绞合缠绕的结构更具立体感。结构设计上严格遵循实际电缆的装配逻辑，所有线芯均完整收纳于弯管护套的内部空腔中，线芯两端分别从护套的两个直管端口伸出，还原电缆端部露出线芯用于接线的真实状态，线芯的绞合间距、弯折弧度均参考实际多芯电缆的生产工艺参数设置，确保模型结构符合工业线缆的真实设计规范，既可以用于线缆布线的结构演示，也可作为机电设备布线装配的参考模型，帮助观者清晰理解带护套多芯电缆的内外结构组成与装配关系。
