200旋挖钻机底盘引导轮结构设计

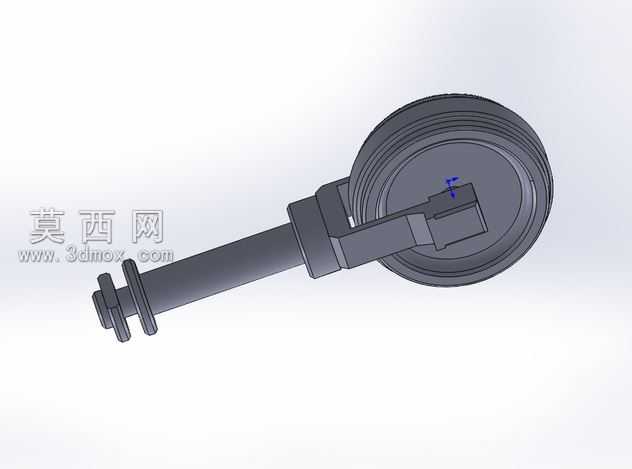

本模型为200型旋挖钻机底盘系统中的引导轮组件，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循工程机械底盘行走部件的设计规范，完整还原了引导轮总成的全部结构细节。模型构建阶段先以旋转凸台命令完成轮体主体的基础造型，轮体踏面按照履带啮合的轮廓要求设计出适配的圆弧曲面，保证后续与履带链轨啮合时的贴合度，避免行走过程中出现脱轨、偏磨问题。轮体内部的轴孔、密封槽、润滑油道结构均按照实际加工尺寸进行1:1还原，轴孔位置添加了同轴度、圆柱度的设计约束，确保与引导轮轴装配后的转动精度。与轮体配合的支架部分采用焊接式结构建模，通过拉伸、切除命令完成支架的安装座、轴孔位、限位面的造型，支架与轮体的连接位置预留了浮动间隙，模拟实际工况中引导轮的张紧浮动行程，适配履带张紧调节的功能需求。引导轮轴部分采用阶梯轴结构建模，轴段上的螺纹段、卡簧槽、密封安装位均逐一还原，轴端的锁紧螺母、止动垫片等紧固件也按照标准件参数完成建模，完整呈现总成的装配关系。材质配置上，轮体部分赋予合金钢材质，模拟实际生产中40Mn2调质处理的金属质感，表面添加了淬火硬化层的材质区分；支架部分赋予Q355焊接结构钢材质，紧固件采用标准镀锌件材质，渲染阶段调整了金属材质的粗糙度、反光度参数，让整体模型呈现出真实的工程机械部件质感。结构设计上充分考虑引导轮的工况需求，轮体内部预留了润滑脂存储腔，密封槽位置适配浮动油封结构，可有效阻挡施工场景中的泥沙、污水进入轮体内部，延长部件使用寿命；支架的安装面设计了与张紧装置连接的接口，可配合张紧弹簧实现履带松紧度的调节，缓冲行走过程中来自地面的冲击载荷。建模过程中对所有装配部件添加了正确的配合约束，轮体与轴之间添加转动副约束，轴与支架之间添加同轴、端面限位约束，确保模型可实现转动动作的仿真验证，各部件之间无干涉、无错位，完整还原了引导轮总成在旋挖钻机底盘中的功能结构，可用于底盘行走系统的结构验证、装配教学、零部件选型参考等场景。
