简易研磨用台式虎钳结构设计

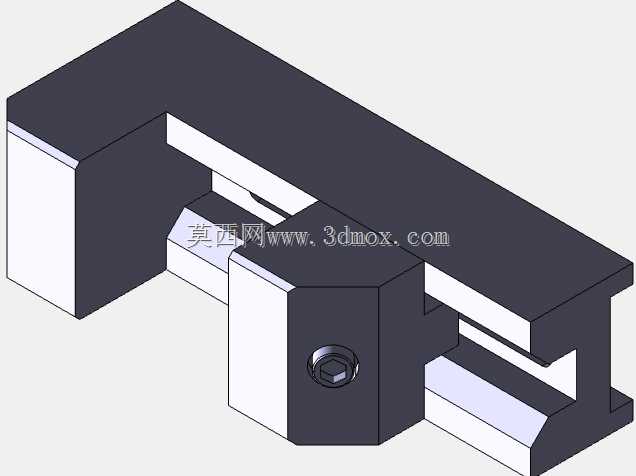

　　在精密零件修配、小型工件研磨加工的工位场景中，这类简易结构虎钳的使用频率远高于重型机用虎钳——毕竟研磨工序本身不需要大吨位夹紧力，反而对夹具的操作便捷性、装夹干涉避让有更高要求。这款虎钳的整体结构仅由四个核心部件组成，没有多余的冗余设计，完全围绕研磨作业的实际需求展开：固定钳身采用L型一体式布局，底部的导轨槽直接与活动钳身的导向凸台配合，省去了额外的导轨镶条、锁紧压板等复杂零件，日常维护时只需要清理导轨面的研磨砂屑即可，不需要频繁调整间隙。

　　从功能特性来看，这款虎钳的夹紧行程设计偏向小尺寸工件装夹，活动钳身的进给采用单螺杆驱动，螺杆端部直接嵌入活动钳身的定位沉孔中，转动螺杆时不会出现钳身偏移的问题，夹紧力刚好满足研磨时工件不发生位移的需求，不会因为夹紧力过大导致薄壁工件变形，这一点在修磨小型硬质合金刀片、精密垫片类零件时尤为重要。设计思路上完全遵循了工位实用优先的原则，没有照搬通用机用虎钳的复杂结构：固定钳身的夹持面与活动钳身的夹持面都做了平面度预留，实际使用时可以根据加工需求更换铜质钳口、橡胶钳口，避免夹伤已加工工件表面；整体外形采用方正的块式结构，没有外凸的操作手柄等部件，安装时可以直接通过底部的沉头孔固定在研磨工作台的台面上，安装边界控制在极小的范围内，不会占用过多的工位操作空间，甚至可以直接固定在小型研磨平板的边缘使用。

　　在实际研磨作业中，这类虎钳的适配场景非常广泛：既可以装夹小型金属零件进行平面研磨、倒角修磨，也可以固定非金属样件进行表面打磨处理，因为结构零件少，整体刚性完全能承受研磨过程中的侧向力，不会出现常规轻型虎钳容易出现的钳身晃动问题。导向结构采用的是矩形导轨配合形式，相比燕尾槽导轨，矩形导轨的砂屑清理难度更低，研磨过程中掉落的磨料颗粒不会卡在导轨缝隙里，长时间使用后也不会因为磨料磨损导致导向精度下降。螺杆的操作端设计在钳身的侧方，操作时手部不会与研磨工具发生干涉，顺时针转动螺杆即可夹紧工件，逆时针转动即可快速松开工件，因为没有设置快退机构，零件数量进一步减少，故障点也随之降低，非常适合研磨工位这种多粉尘、多磨料的作业环境。

　　钳身的高度设计经过了适配，装夹工件后，工件的待研磨面刚好高出钳口上表面3-5毫米，研磨时研具不会碰到钳口表面，既保护了钳口的精度，也避免了研具磨损带来的加工误差。整体结构没有采用复杂的铸造工艺，所有零件都可以通过常规的铣削、钻削加工完成，加工门槛低，维修时更换单个零件即可，不需要整体报废，对于小型加工车间、维修工位来说，这类简易虎钳的实用性远高于结构复杂的商用精密虎钳，完全能满足日常研磨工序的装夹需求。
