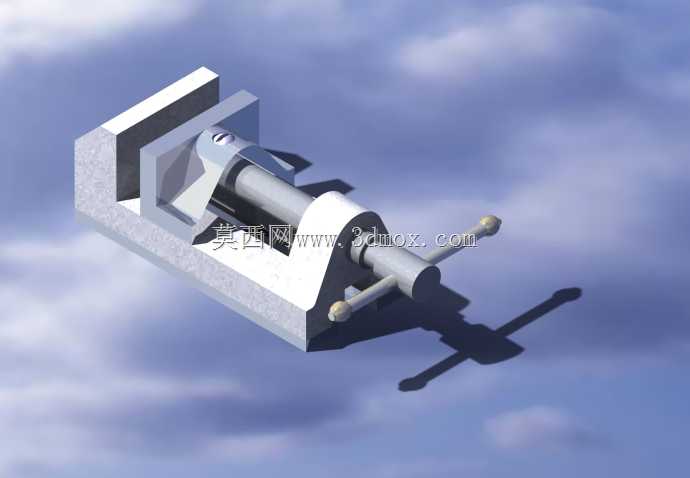

机加工基准定位简易台虎钳结构

　　这套台虎钳结构主要面向小型机加工工位、钳工修配工位、教学实训场景的装夹需求，区别于重型机用虎钳的大吨位夹紧设计，整体结构偏向轻量化基准定位，适配小尺寸零件的钻孔、锉修、打磨、小型铣削工序的工件固定。从实际使用场景来看，这类简易台钳常布置在钳工台桌面、小型台钻工作台面，或是实训教室的操作工位上，用来夹持尺寸在100mm以内的小型工件，不需要过大的夹紧行程，也不需要过高的夹紧力，重点在于装夹后的基准稳定性，避免加工过程中工件出现位移、偏斜，影响加工精度。

　　从功能特性上拆解，这套结构采用固定钳身与活动钳身配合的经典丝杠传动夹紧逻辑，固定钳身作为整个机构的基准载体，底部预留了与工作台面连接的安装边界，安装孔位的间距适配常规钳工台的T型槽间距，不需要额外制作转接板即可完成固定；活动钳身通过梯形丝杠带动，沿钳身的导向槽做直线往复运动，梯形丝杠的自锁特性可以保证夹紧后不会因为加工振动出现松脱，不需要额外增加锁止机构，简化了整体结构。钳口部分采用平面式设计，没有额外的齿形结构，适合夹持已经完成精加工的工件表面，避免夹伤工件外观面，若需要夹持毛坯件，也可以在钳口位置加装防滑垫片，拓展使用场景。丝杠端部的转动手柄采用双臂式设计，转动时的力臂长度经过匹配，操作人员只需要施加较小的手部力量，就能获得足够的夹紧力，不会因为力臂过长导致夹紧力过载夹伤薄壁工件，也不会因为力臂过短出现夹不紧的问题。

　　设计思路上，这套结构优先考虑了加工工艺性，所有组成零件都可以通过常规的铣削、车削、钻削工序完成加工，不需要特殊的加工设备，适合小批量自制或是教学场景下的加工实训。固定钳身的导向槽采用矩形截面设计，相比燕尾槽导向，加工难度更低，导向间隙的调整也更方便，长期使用出现磨损后，可以通过配磨调整垫片的方式恢复导向精度，不需要整体更换钳身。活动钳身与丝杠的连接部位采用开口销防脱结构，装配过程不需要复杂的工装，拆卸维护时只需要拔出开口销就能分离丝杠与活动钳身，日常清理钳身内的切屑、杂物非常方便。整体外形尺寸控制在紧凑范围内，钳身最大长度不超过200mm，最大开口度不超过80mm，占用工作台面的面积很小，不会过多挤占工位的操作空间，适合在空间有限的实训工位、小型维修工位布置。

　　从安装边界来看，固定钳身底部的两个安装耳座突出钳身主体，安装孔为通孔设计，适配M8的T型螺栓，安装时只需要将螺栓穿入工作台的T型槽，拧紧螺母即可完成固定，不需要对原有工作台做额外改造。钳身的高度设计适配常规操作人员的坐姿操作高度，夹持工件后，工件的加工面刚好处于操作人员的舒适操作区间，长时间进行锉修、打磨作业也不容易产生疲劳。导向槽的长度经过匹配，活动钳身移动到最大开口位置时，依然有足够的导向配合长度，不会出现偏摆、卡滞的问题，保证夹紧过程中活动钳身始终与固定钳身保持平行，避免装夹工件时出现角度偏差。丝杠的支撑部位直接集成在固定钳身的端部，没有额外的支撑座零件，减少了装配环节的累积误差，保证丝杠的传动轴线与钳身导向面平行，转动手柄时全程顺滑无卡顿。

　　实际使用过程中，这类简易台钳除了常规的金属零件装夹，也可以用来夹持小型木质、塑料工件进行手工制作，适用场景比较宽泛。结构上没有多余的复杂零件，日常维护只需要定期在丝杠和导向槽位置涂抹润滑脂，就能保证长期使用的顺畅性，故障率极低。相比重型机用虎钳，这套结构的重量更轻，单人即可完成搬运、安装，适合需要经常调整工位布置的小型加工车间、实训教室使用。钳身采用整体式的结构设计，固定钳身的底座与固定钳口为一体加工成型，整体刚性足够应对小型加工工序的受力，不会因为夹紧力或者加工切削力出现钳身变形的问题，保证装夹基准的稳定性。
