法兰式定位钻孔工装夹具结构设计

　　在中小批量盘类、轴套类零件的钻孔工序中，这类法兰式定位钻孔夹具是车间钻床工位的常用工装，主要用来替代划线找正的传统工序，直接完成工件的快速装夹定位，保证孔位的位置度、同轴度公差，降低操作工的装夹找正时间，提升钻孔工序的加工一致性。

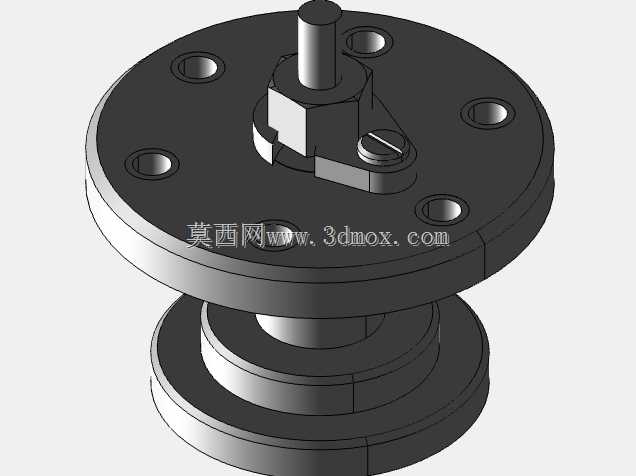

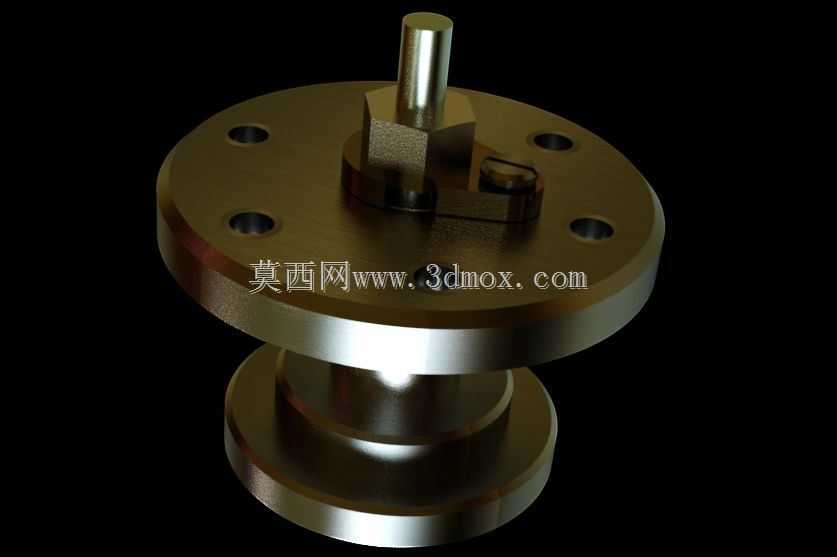

　　从结构设计逻辑来看，该夹具采用了下置法兰基座作为整体安装基准，基座上均匀分布4个沉头安装孔，可直接通过内六角螺栓固定在钻床工作台或者专用分度转台上，安装孔的位置公差按照IT7级精度设计，保证夹具安装后与钻床主轴的同轴度偏差不超过0.02mm。基座上方的定位轴段采用台阶式设计，下端大直径轴段与基座一体加工，作为工件的轴向定位面，上端小直径轴段根据待加工工件的内孔尺寸配做间隙配合，配合公差选H7/g6，既保证工件可以顺利套装到定位轴上，又能控制径向定位间隙，避免钻孔过程中工件出现偏移。

　　夹紧机构采用了偏心压板式结构，相比传统的螺栓压板夹紧，偏心结构可以实现快速锁紧与松开，单件装夹时间能缩短60%以上，适合批量加工场景。压板的压紧面做了防滑网纹处理，同时在压板与工件接触的位置预留了0.5mm的退让槽，避免压紧时刮伤工件已加工表面。夹具顶部的导向柱与钻套配合使用时，可以直接引导钻头进给，避免钻头入钻时出现偏摆，尤其适合加工深径比超过3的小孔，能有效降低钻头折断的概率，提升孔壁的表面加工质量。

　　实际应用场景中，这类夹具不仅可以用在普通台钻、立钻上，也可以适配数控钻床、加工中心的钻孔工序，针对同系列不同孔径的工件，只需要更换对应尺寸的定位轴和钻套，不需要重新制作整个夹具体，具备一定的通用性。设计时特意将夹具体的总高控制在120mm以内，最大回转直径150mm，既满足大多数小型盘类零件的装夹需求，也不会因为夹具过高导致钻床主轴行程不足，适配市面上绝大多数台式钻床的主轴行程参数。

　　从受力角度分析，钻孔过程中产生的轴向切削力直接通过定位轴传递到法兰基座，最终分散到工作台安装面上，夹紧机构只需要承受钻孔时的扭矩载荷，因此偏心压板的夹紧力不需要设计得过大，操作工用普通加力杆就可以完成锁紧，不会出现因为夹紧力过大导致工件变形的问题。夹具体的所有棱边都做了R2的倒角处理，避免操作工装夹工件时被锐边划伤，同时夹具体表面做了发黑处理，提升工装的防锈能力，延长车间使用场景下的使用寿命。

　　在定位精度设计上，轴向定位面的端面跳动控制在0.01mm以内，定位轴的径向圆跳动不超过0.015mm，能够保证加工后孔的轴线与工件基准端面的垂直度公差满足IT8级要求，对于大多数电源变压器配件、小型法兰盘、轴套类零件的钻孔工序来说，这个精度等级完全可以满足图纸要求，不需要后续的铰孔或者镗孔修正工序。夹具的排屑空间做了开放式设计，钻孔产生的铁屑可以直接从基座周围的空隙排出，不会堆积在定位面附近影响工件的定位精度，日常清理只需要用毛刷简单清扫即可，维护成本极低。
