发动机曲轴皮带轮轴向径向测试工装结构

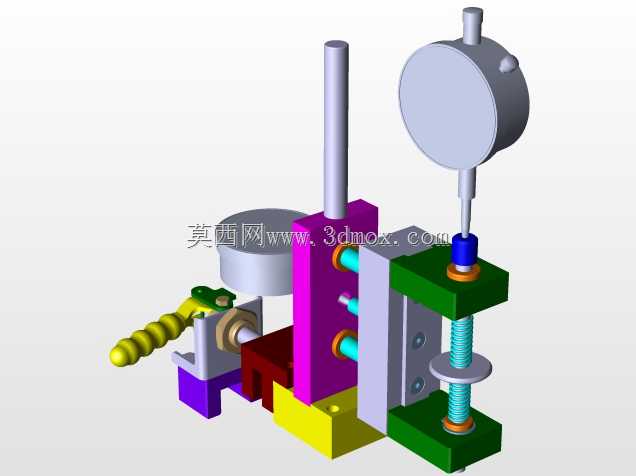

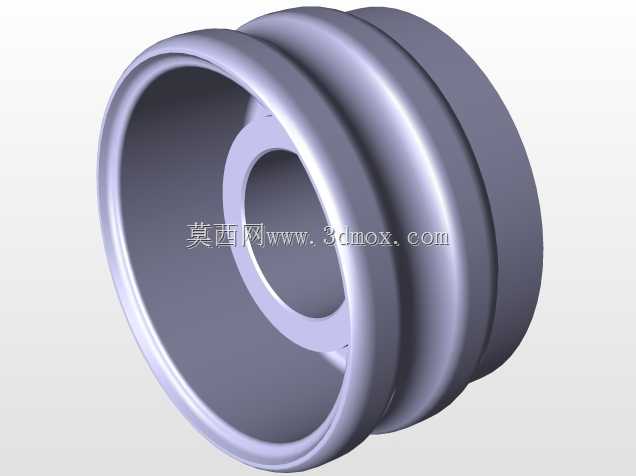

　　这套检测结构主要面向发动机零部件终检环节的工位需求，针对曲轴皮带轮装配前的形位公差校核场景设计，解决传统检具无法同时覆盖轴向、径向双维度偏差快速检测的痛点。在发动机装配线的来料检测工位，操作人员无需复杂装夹，即可通过该结构完成皮带轮安装基准面的轴向窜动量、径向圆跳动值的快速校验，避免不合格件流入总装环节导致的皮带偏磨、传动异响等后续故障。

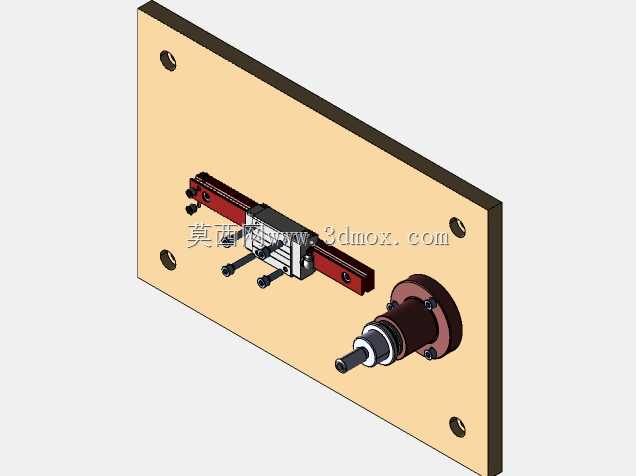

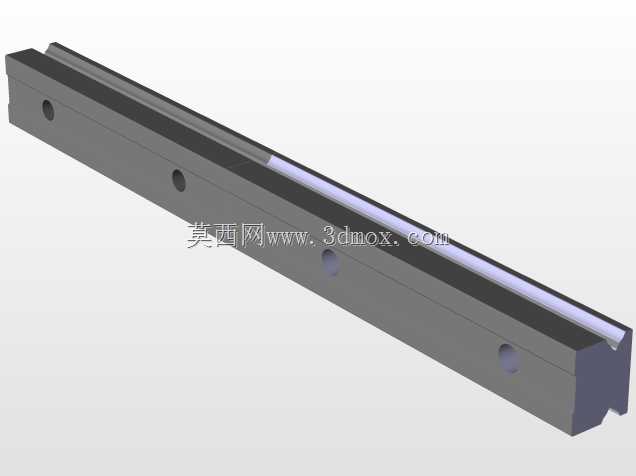

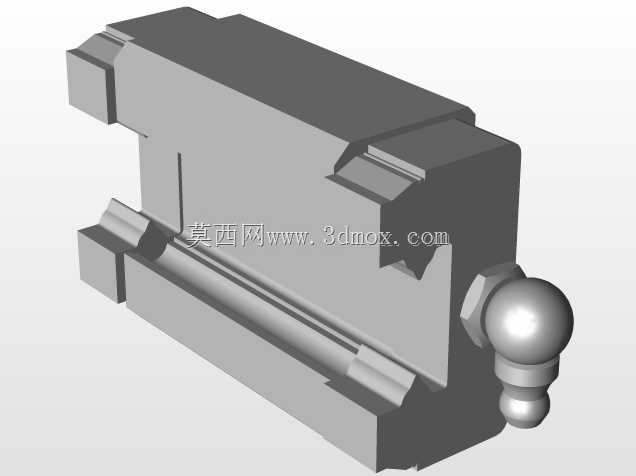

　　从功能实现逻辑来看，结构分为安装基准、检测执行、定位导向三个核心模块。底部的矩形安装板作为整个检具的承载基准，板上预留的四个沉头安装孔可直接固定在检测工位的工作台架上，孔位采用对称分布设计，安装时无需额外调平即可保证基准面与检测方向的垂直度要求，板体边缘做了倒角处理，避免工位操作时的锐角磕碰风险。检测执行模块集成了直线滑移导轨与百分表安装座，红色的线性导轨通过内六角螺钉固定在安装板正面，滑移座可沿导轨方向平稳滑动，无卡滞或旷量，导轨的行程覆盖曲轴皮带轮从定位到检测的全行程移动需求，无需操作人员反复调整检具位置。

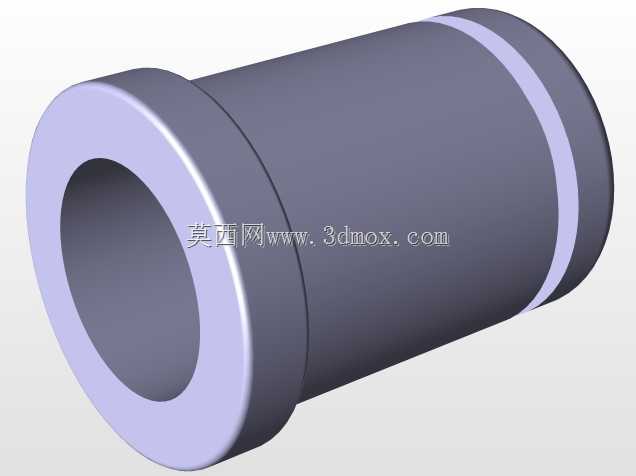

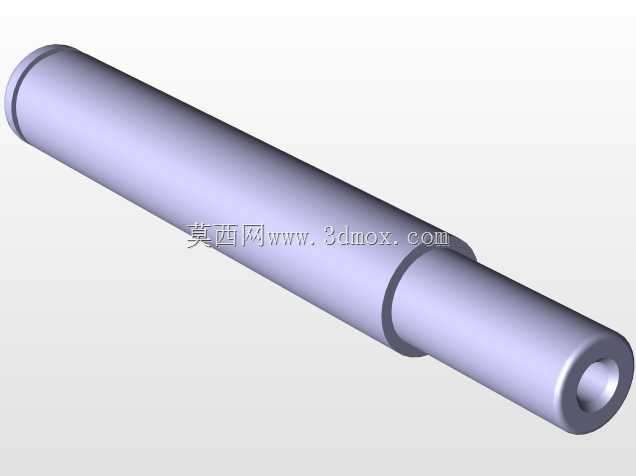

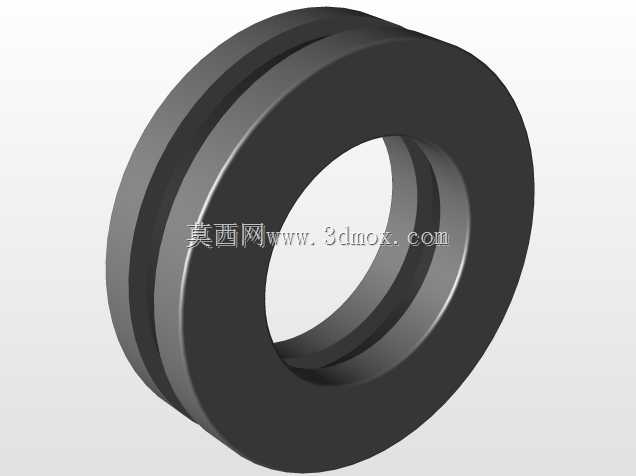

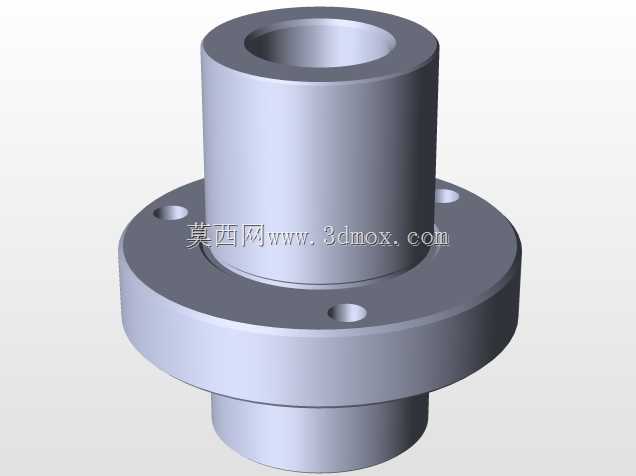

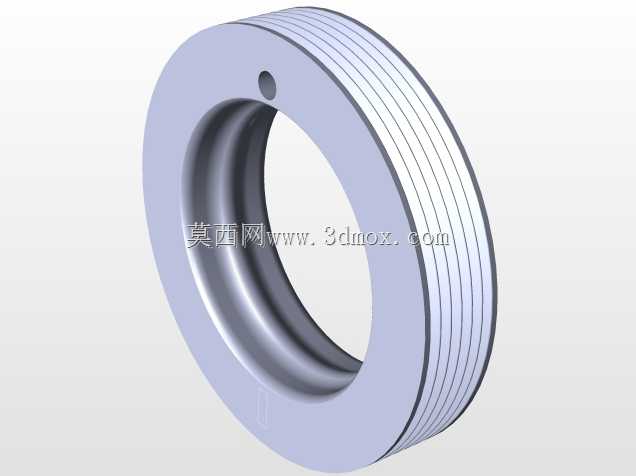

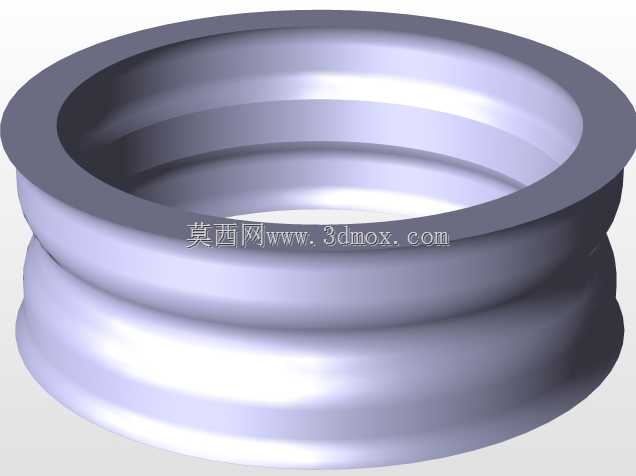

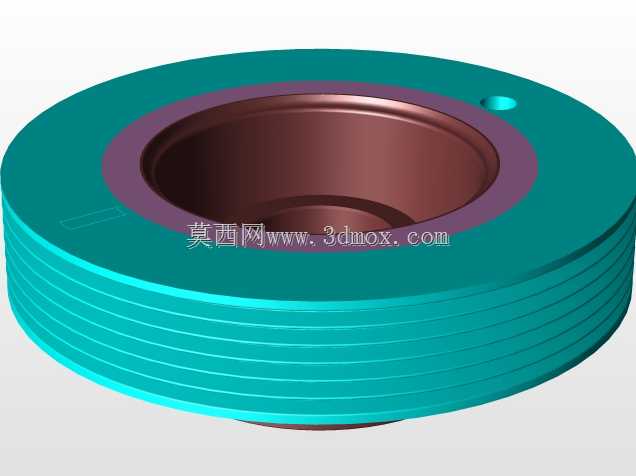

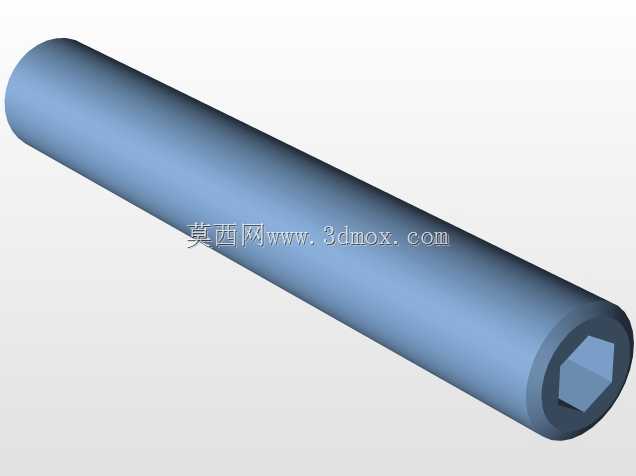

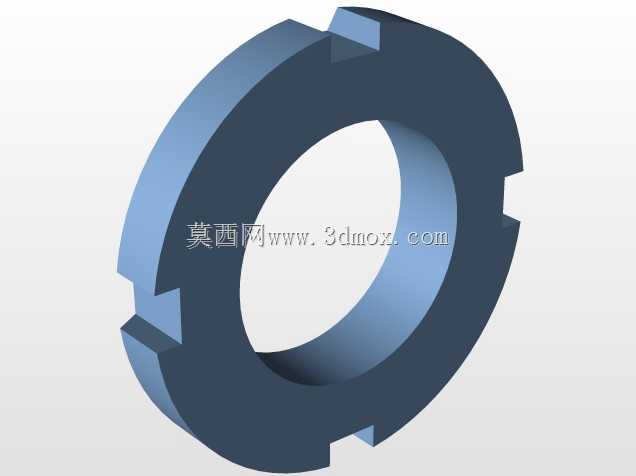

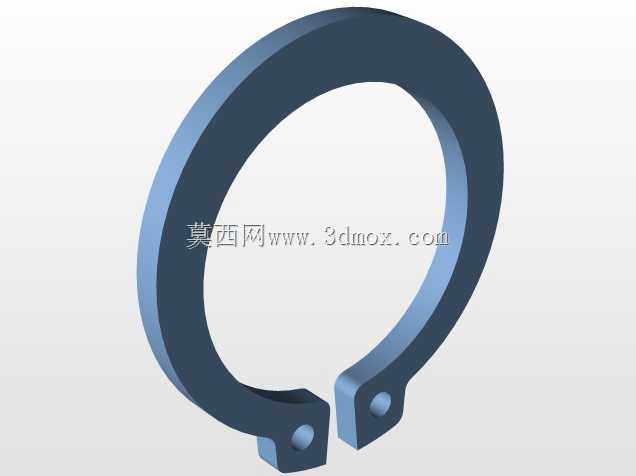

　　定位导向模块位于安装板右下区域，采用阶梯轴式定位结构，带法兰的安装座通过螺栓固定在板体上，伸出的定位轴与曲轴皮带轮的中心安装孔适配，轴端做了导向锥面设计，工件套装时可自动导正，不会出现卡滞刮伤工件内孔的情况，定位轴与安装座之间设置了耐磨衬套，长期反复装夹工件也不会出现定位精度衰减，衬套磨损后可单独更换，降低检具的维护成本。

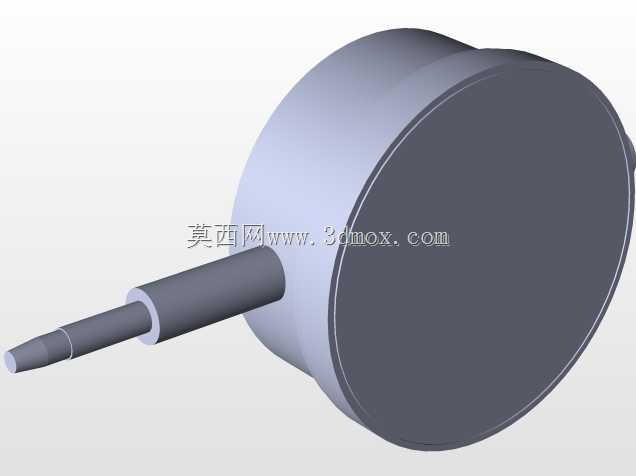

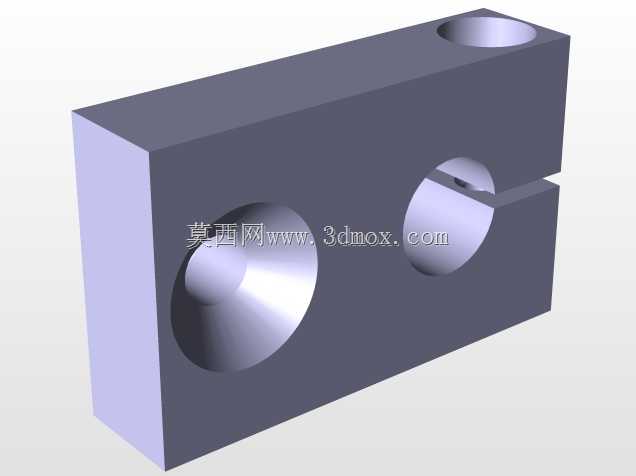

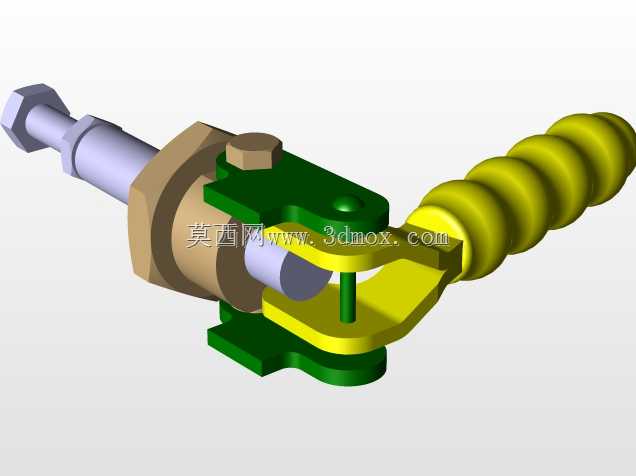

　　设计过程中优先考虑了工位操作的便捷性，滑移座上预留了多个表具安装孔，可同时固定轴向、径向两块百分表，当工件套装在定位轴上后，推动滑移座沿导轨移动，使两个百分表的测头分别抵靠在皮带轮的基准端面和外圆面上，转动工件即可直接读取两个方向的跳动偏差值，整个检测过程单步操作即可完成，单工件检测时长控制在十秒以内，适配生产线的节拍要求。导轨与定位轴的相对位置经过反复校核，保证测头抵靠位置正好对应皮带轮的检测基准区域，不会因位置偏差导致检测数据失真。

　　安装边界方面，整套结构的安装板采用矩形布局，长宽尺寸适配常规检测工位的台架安装空间，板厚满足刚性要求，检测过程中不会因测头施压产生形变影响检测精度；定位轴的伸出长度根据常见曲轴皮带轮的轮毂厚度设计，保证工件套装后定位面完全贴合，不会出现悬空装夹的情况；导轨的安装高度与定位轴的中心高匹配，百分表装夹后测头的抵靠压力处于表具的合理量程范围内，不会出现超量程压表或者测头接触不足导致的数值跳变。

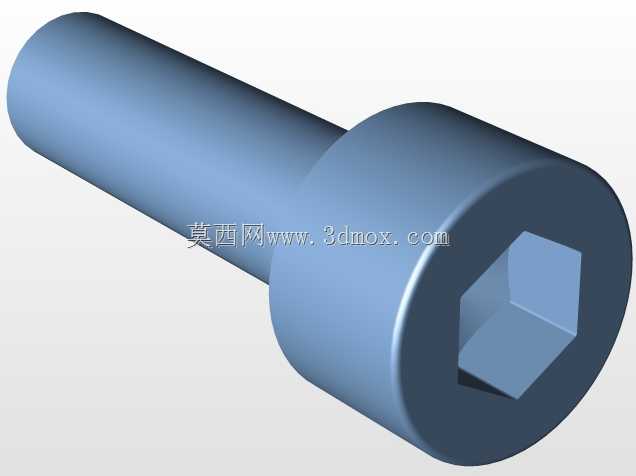

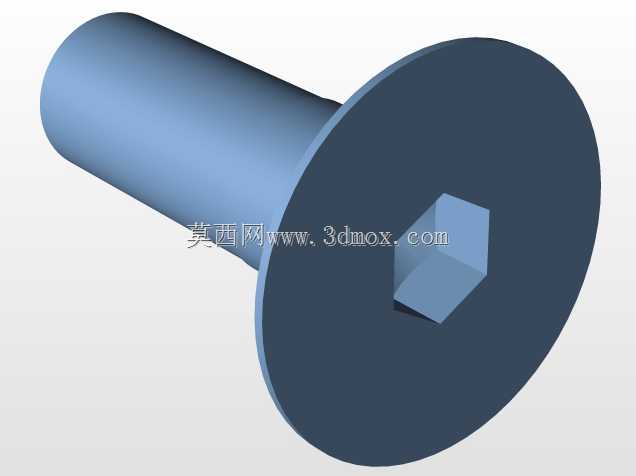

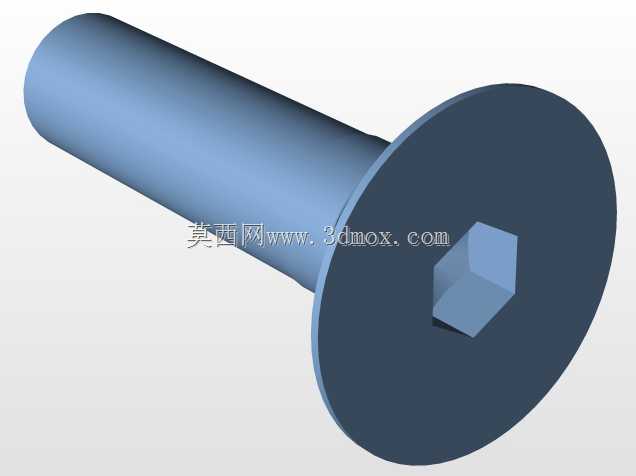

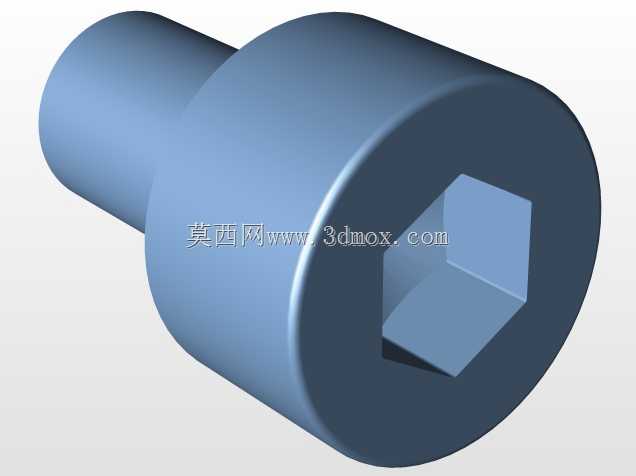

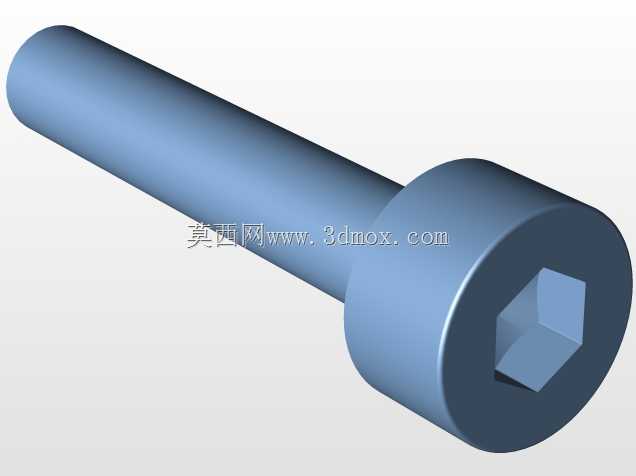

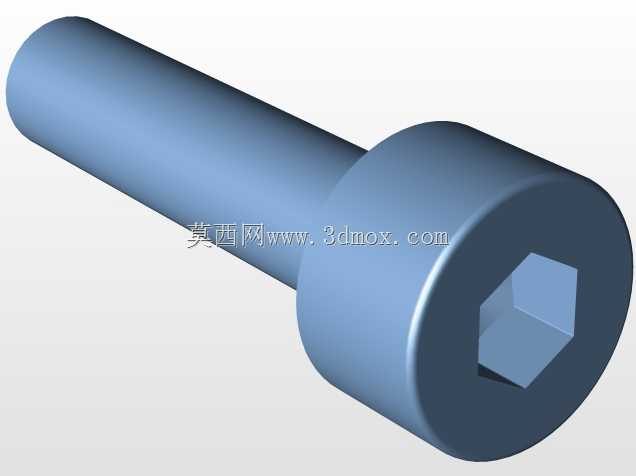

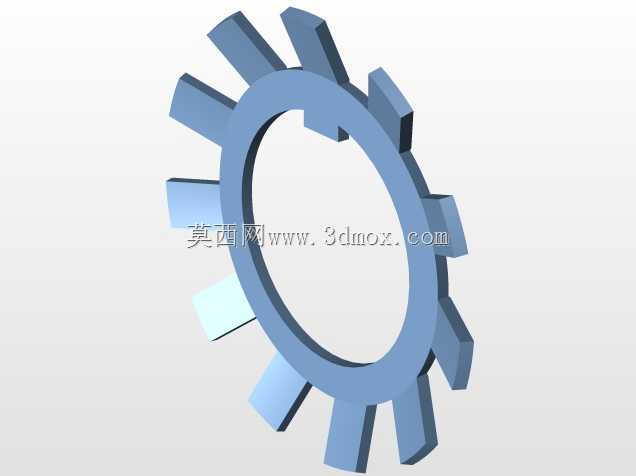

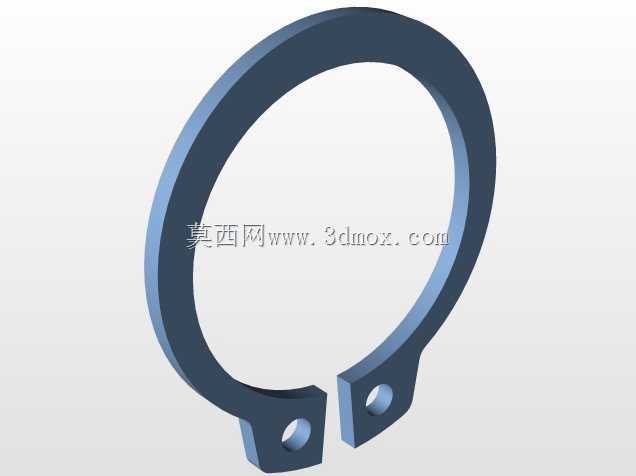

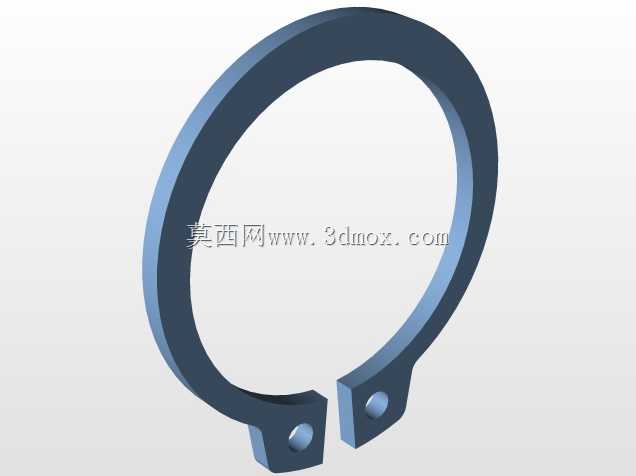

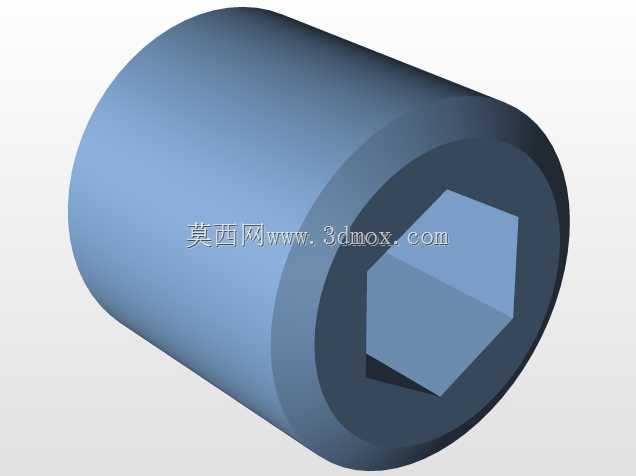

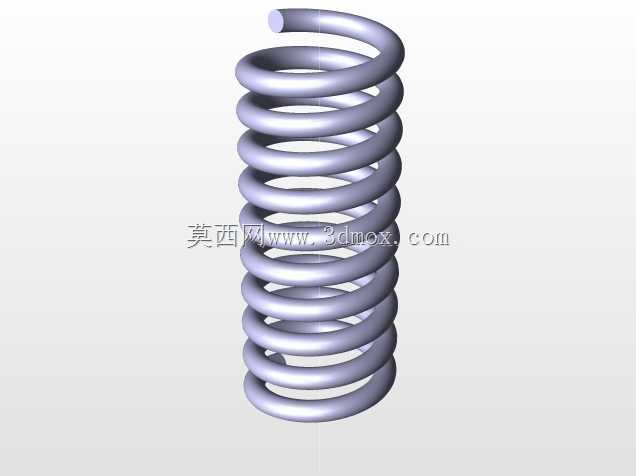

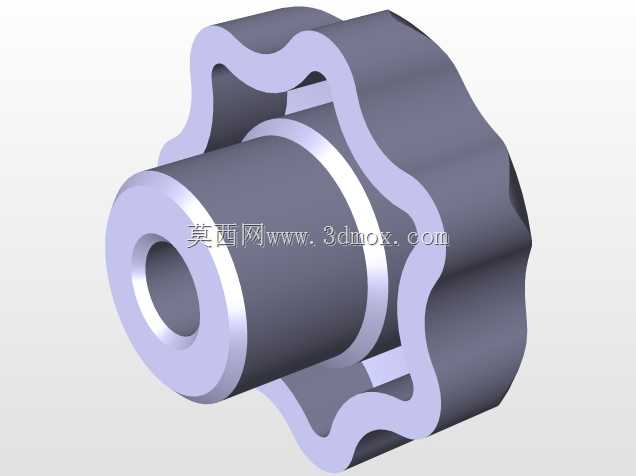

　　结构上所有外露的紧固件均采用内六角圆柱头螺钉，螺钉头沉入安装面以下，不会出现凸起剐蹭操作人员或者工件的情况；滑移座与导轨之间设置了阻尼调节结构，可根据操作习惯调整滑移阻力，避免推动时速度过快撞击工件导致表具损坏。整套结构没有复杂的传动部件，日常维护仅需定期给导轨涂抹少量润滑脂即可，适合生产车间的长期高频使用场景，对于不同型号的曲轴皮带轮，仅需更换对应尺寸的定位轴衬套、调整百分表的安装位置即可快速适配，无需重新制作整套检具，具备一定的通用扩展能力。
