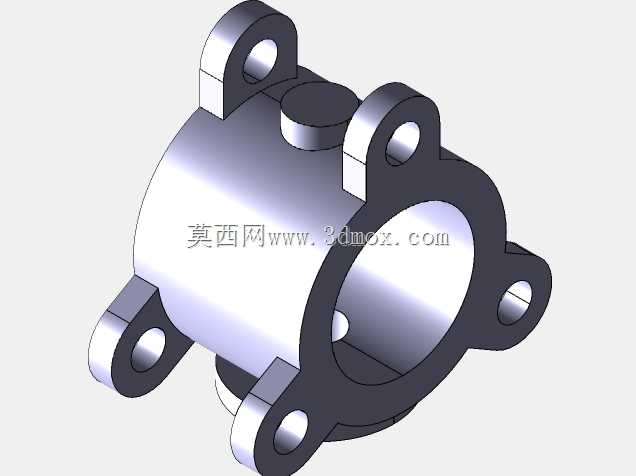

带多耳安装座的对夹式蝶阀阀体结构

　　在化工流体输送、市政给排水、暖通空调循环管路这类对通断调节有频繁需求的场景里，蝶阀的应用占比一直不低，核心原因就是其结构紧凑、启闭行程短，在同通径的阀类里安装占用空间远小于闸阀、截止阀，尤其适合管线排布密集、安装操作空间受限的工况。这次呈现的是对夹式蝶阀的核心阀体组件结构，区别于传统法兰式蝶阀的双侧凸缘结构，这款阀体采用周向均布的带孔耳座作为安装连接结构，相比整圈法兰的设计能有效降低阀体自重，同时减少铸造环节的材料消耗，在低压流体输送工况下的成本控制优势十分明显。

　　从实际功能来看，阀体作为蝶阀的承载基体，内部的圆柱形通腔是介质流通的核心通道，通腔内壁的加工精度直接决定了蝶板关闭时的密封贴合效果，建模时特意预留了密封件的安装槽位，避免后续装配时出现密封件压装偏移导致的内漏问题。周向分布的六个耳座并非随意排布，每个耳座的安装孔中心都严格对齐通腔的径向法线方向，安装时可以直接穿过双头螺柱与管线侧的法兰对位，不需要额外调整阀体角度，现场安装时能大幅缩减对位找正的时间，哪怕是高空管线作业场景，也能降低施工人员的操作难度。耳座与阀体主体的衔接位置做了圆弧过渡处理，不是直角衔接，这是考虑到铸造过程中直角位置容易出现应力集中、浇铸不足的缺陷，同时在管路承压时，圆弧过渡能分散介质压力带来的结构应力，避免耳座根部在长期交变压力下出现开裂问题。

　　设计思路上，这款阀体没有采用复杂的一体式铸造阀杆轴套结构，而是在阀体上下对应位置预留了阀杆安装的凸台，凸台内的轴孔与通腔保持严格的同轴度公差，这样阀杆穿入后带动蝶板转动时，不会出现蝶板偏磨内壁的问题，能有效延长密封件的使用寿命。通腔的轴向长度做了严格控制，比对夹式安装的标准间距短2mm，安装时配合两侧法兰的密封垫片压缩量，刚好能达到合适的密封预紧力，不会因为阀体过长导致垫片压不紧出现外漏，也不会因为阀体过短导致螺柱锁紧时法兰直接磕碰阀体造成密封面损伤。

　　从安装边界来看，耳座上的安装孔孔径适配常规的公制螺柱，孔位的分布圆直径严格匹配对应压力等级的标准法兰尺寸，不需要单独定制配对法兰，现场替换老旧阀门时可以直接适配原有管线的法兰结构，降低改造成本。阀体顶部的凸台尺寸预留了执行器的安装空间，不管是搭配手动手柄、蜗轮头还是气动执行机构，都能直接通过螺栓固定在顶部凸台的安装面上，不需要额外加装转接法兰。阀体的外轮廓没有多余的凸起结构，最大外轮廓尺寸刚好控制在法兰螺栓分布圆的范围内，安装时相邻管线的阀门不会出现轮廓干涉，在并排排布的管排上安装时，能有效压缩管线之间的间距，提升管廊的空间利用率。

　　建模过程中对各个配合面的公差做了对应预留，通腔内壁的粗糙度要求、轴孔的同轴度要求、耳座安装面的平面度要求都在结构上做了对应体现，比如耳座与法兰贴合的端面做了凸台加工面设计，不需要对整个耳座侧面进行精加工，只需要加工贴合面就能满足密封要求，能减少后续机加工的工序时长，降低加工成本。上下阀杆轴孔的位置做了同轴度校验的基准设计，加工时可以直接以通腔内壁为基准找正，保证轴孔与通腔的垂直度，避免阀杆转动卡滞。这类结构的阀体通常适用于1.6MPa及以下压力等级的水、油品、弱腐蚀性介质输送场景，在暖通循环水、市政供水支管、普通化工原料输送管线上的适配性很强，结构简单可靠，维护时只需要更换内部的密封件和蝶板就能继续使用，后期维护成本远高于复杂结构的阀类。
