锥形法兰连接式库存支撑固定构件

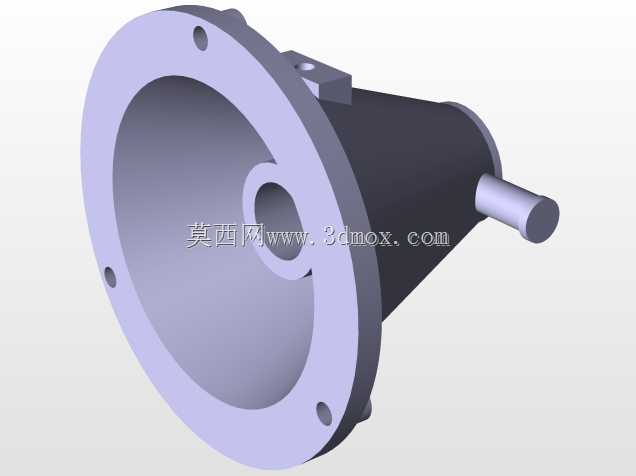

　　该支撑构件主要应用于工业生产现场的物料暂存、工装定位以及小型功能组件的承托场景，在电子电工类生产线的电源模块周边工位、小型装配工位的物料临时存放区都能看到这类结构的实际应用，它既可以作为独立的支撑单元固定在工作台面或设备侧壁，也可以通过端部法兰对接其他功能组件，实现不同工位间的部件转接承托。从结构功能来看，构件一端采用带安装孔的圆盘法兰结构，法兰端面均匀分布多个沉头安装孔，可通过螺栓紧固件与安装基面实现刚性连接，法兰连接面的平面度在设计时做了公差约束，保证安装后不会出现偏载歪斜的问题；法兰衔接的锥形过渡段采用等壁厚锥面结构，相比等径直筒结构，锥段能在相同材料用量下获得更高的抗弯截面模量，承受侧向载荷时的应力分布更均匀，避免根部应力集中导致的结构变形。

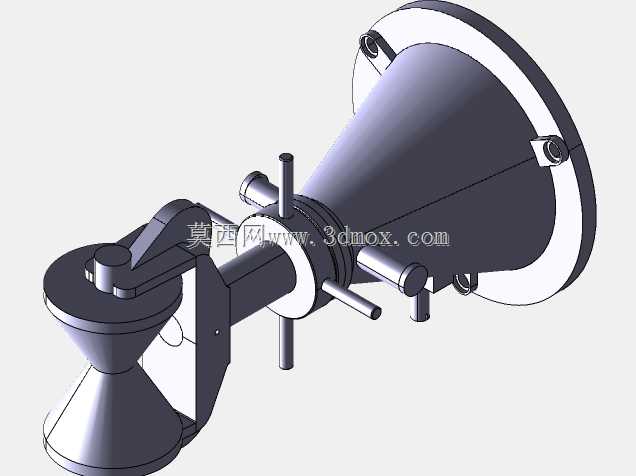

　　锥段另一端衔接的是带多组定位销轴的连接座，销轴沿连接座周向均匀分布，既可以作为相邻部件的定位基准，也能穿装锁止销实现对接部件的快速装拆，连接座侧面延伸出的悬臂式夹装结构，带有可调节的压紧旋钮，能够根据被承托部件的外形尺寸调整夹持范围，适配不同规格的小型工装、待加工工件或者功能模块的固定需求。设计过程中优先考虑了现场安装的边界适配性，法兰端的安装孔采用长圆孔与圆孔组合的排布方式，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度；整体结构的外形轮廓做了倒角处理，所有锐边都倒有R1-R2的圆角，避免现场操作人员调整安装时被锐边划伤。

　　构件的整体安装长度控制在常规工位的操作可达范围内，从法兰安装面到夹装结构端部的距离适配多数小型装配工位的操作空间，不会因为伸出长度过长导致操作干涉，也不会因为长度不足无法覆盖待支撑部件的安装位置。夹装结构的压紧面做了防滑纹理处理，当被支撑部件放置到位后，旋紧压紧旋钮即可提供足够的静摩擦力，避免设备运行过程中产生的振动导致部件移位；连接座上的定位销轴与对接部件的定位孔采用间隙配合，装配时不需要额外的工装辅助即可完成对位，单人即可完成整个构件的安装与被支撑部件的装拆操作。在载荷承受方面，该支撑构件的额定静载荷覆盖了常规小型电子组件、工装夹具的重量范围，锥段内部做了局部加强筋设计，在不增加整体重量的前提下提升了结构的抗扭性能，当被支撑部件存在偏载时，加强筋能够将局部载荷均匀传导到整个锥段壁面，避免局部应力过大导致的结构损坏。实际应用中，这类支撑构件常被用在电源变压器周边的辅助元件安装工位，用来承托接线端子排、小型检测模块等部件，也可以在装配实训场景中作为工具架的支撑单元，固定常用的装配工具，减少操作人员取放工具的移动距离。

　　结构的安装基面适配性较强，既可以垂直安装在竖直的设备侧壁上，也可以水平安装在工作台台面上，甚至可以倾斜一定角度安装在斜面机架上，法兰端的连接强度能够满足不同安装姿态下的载荷要求，不会因为安装角度变化出现连接松动的问题。整个构件的零件拆分遵循少零件原则，除了压紧旋钮、定位销轴等标准件外，主体结构仅包含法兰锥筒、连接座、夹装臂三个主要零件，零件之间采用焊接加螺栓紧固的组合连接方式，既保证了连接刚性，也方便后期出现磨损时单独更换易损零件，不需要整体报废替换，降低现场维护的成本。
