法兰连接手轮驱动截止式截断阀结构

　　这类手轮驱动的法兰连接截止阀，是工业管路系统里最常用的截断类阀件之一，日常在石化输送管线、电厂汽水回路、化工介质输送工段、市政给排水主干管、暖通空调冷热水循环管路里都能见到它的身影，核心作用是通过手轮操作带动阀杆升降，改变阀瓣与阀座的贴合状态，实现管路内介质的通断控制，和同口径的闸阀相比，它的密封面受介质冲蚀磨损更小，调节截断的密封可靠性更高，适合需要频繁启闭、对截断密封性有要求的管路节点。

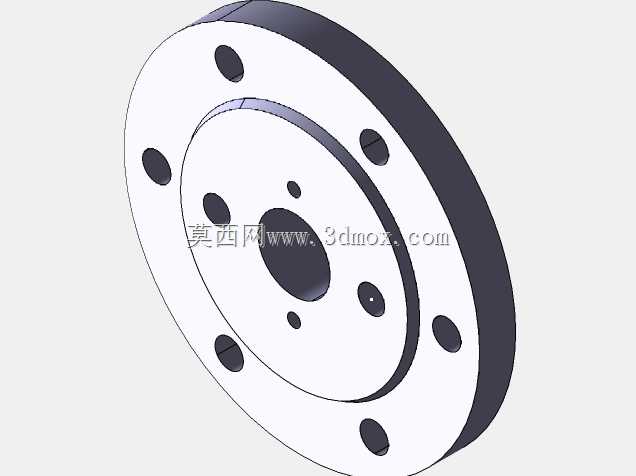

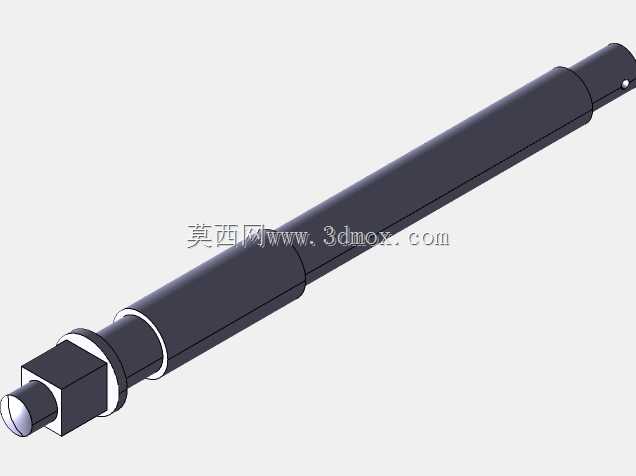

　　从结构设计逻辑来看，这套阀件采用法兰对接的安装形式，两端法兰的螺栓孔位完全匹配对应压力等级的国标法兰尺寸，安装时只需要在两端法兰面加装适配介质特性的密封垫片，穿入对应规格的六角螺栓对称拧紧即可完成固定，不需要额外加工焊接坡口，现场拆装维护的便利性远高于焊接连接的阀件，适合后期需要定期拆解检修、更换密封件的管路工位。手轮部分采用三辐条轮式结构，轮缘做了圆弧过渡处理，操作时手部握持受力更均匀，不会出现硌手的情况，手轮中心和阀杆通过方榫配合传递扭矩，阀杆上的梯形螺纹副经过润滑设计，转动手轮时的操作力矩控制在单人手动操作的合理范围内，不需要额外加装加力杆就能实现额定压力下的密封截断。

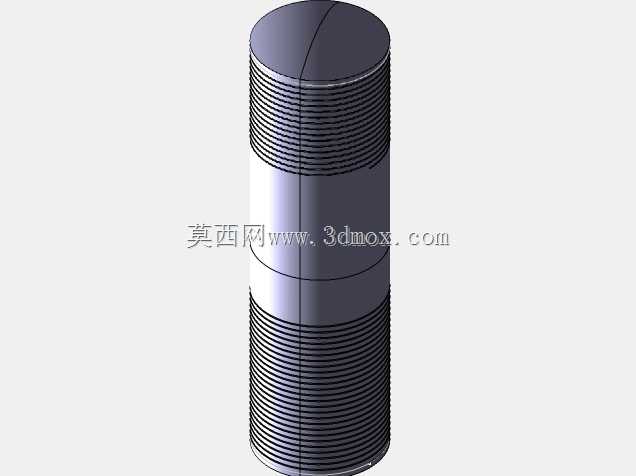

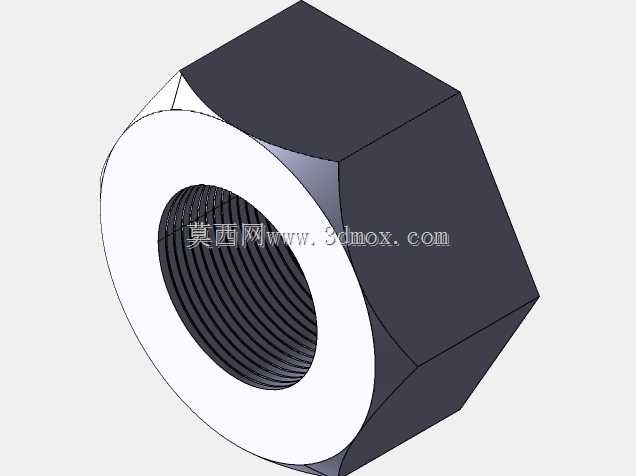

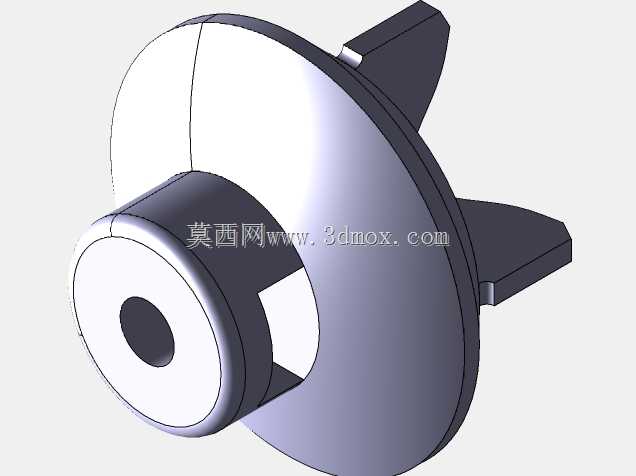

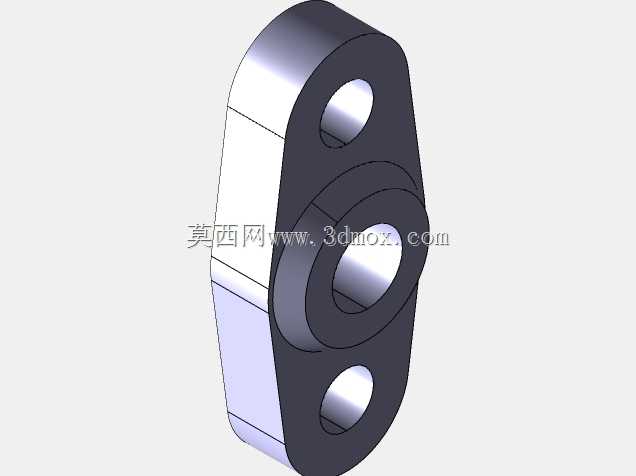

　　阀盖和阀体之间通过多根均布的双头螺柱配合六角螺母锁紧，螺柱沿法兰圆周均匀排布，锁紧时的压紧力可以均匀作用在阀盖与阀体的密封垫片上，避免局部压紧力不足导致的介质外漏，阀杆穿出阀盖的位置设置了填料密封结构，预留了填料压盖的调整空间，长期使用出现填料磨损外漏时，不需要拆解整个阀件，只需要均匀拧紧填料压盖的锁紧螺母就能补偿填料的磨损量，大幅降低现场维护的工作量。内部的阀瓣采用锥面密封结构，和阀座密封面的配合精度经过配研处理，截断状态下的密封比压满足对应公称压力下的零泄漏要求，阀瓣和阀杆之间采用活动连接结构，阀杆升降过程中阀瓣不会随之转动，避免密封面在启闭过程中出现转动摩擦造成的划伤，延长密封副的使用寿命。

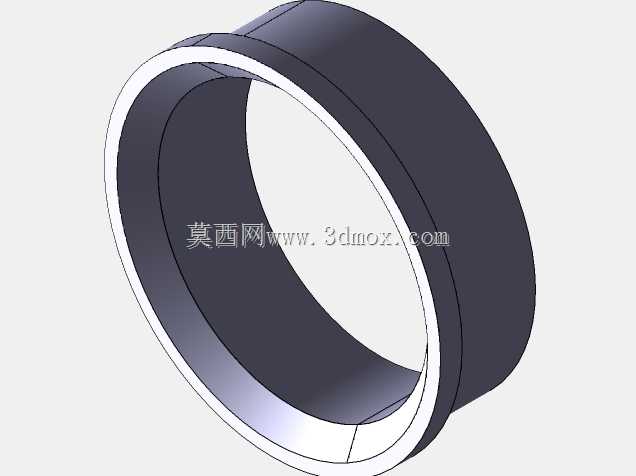

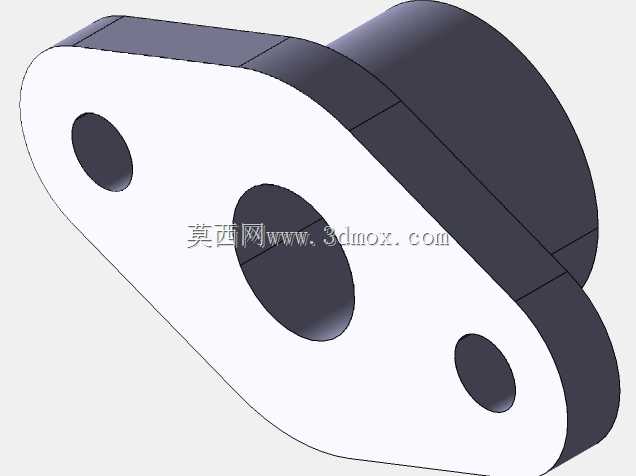

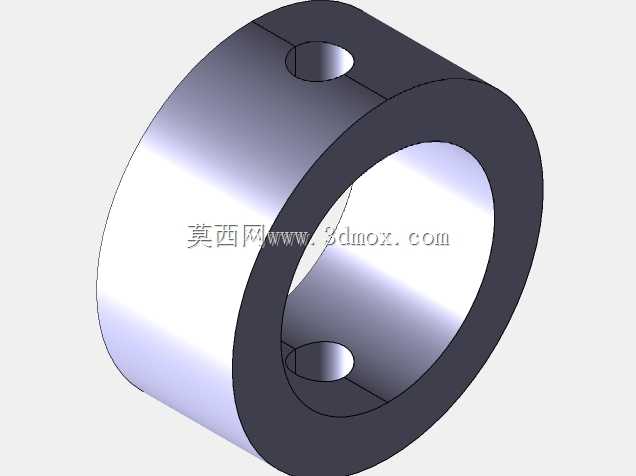

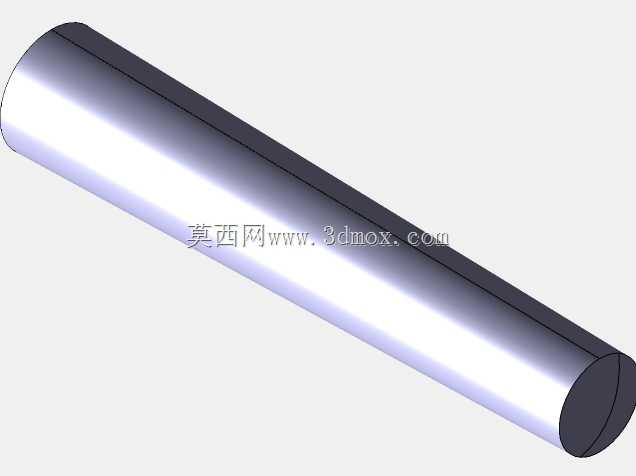

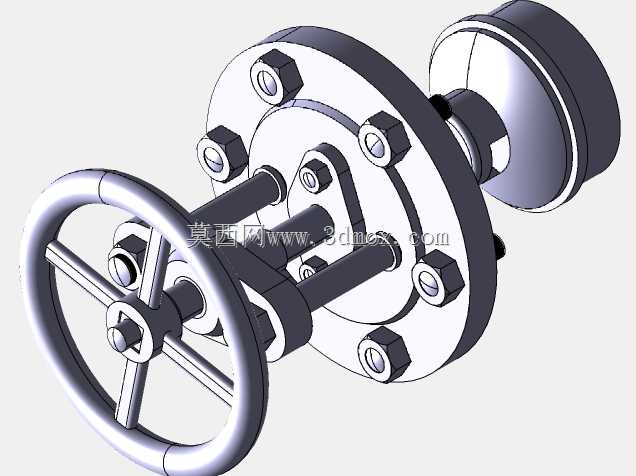

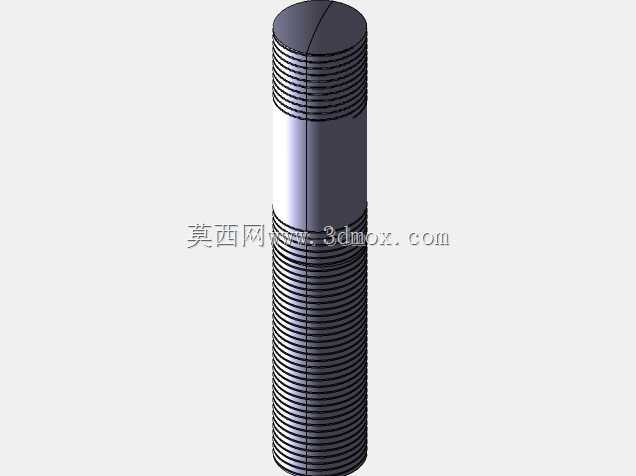

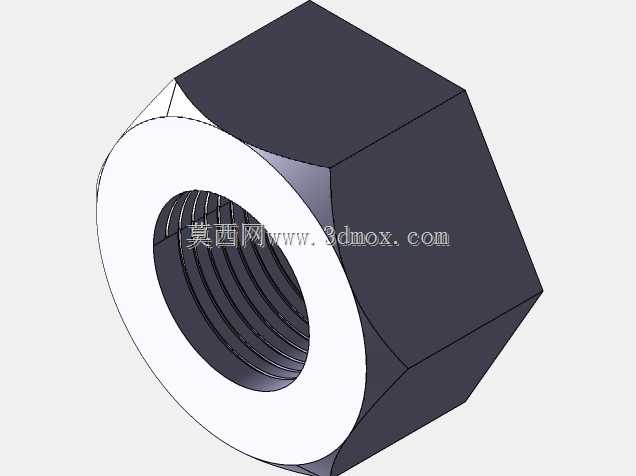

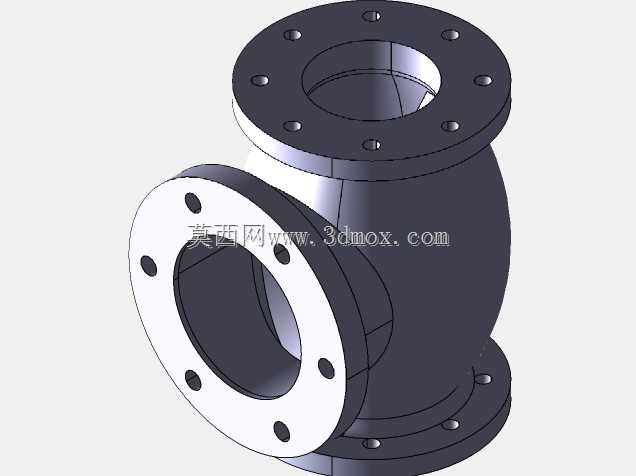

　　从安装边界来看，这套阀件的结构长度符合对应通径截止阀的国标安装尺寸，两端法兰的外径、螺栓孔中心距、螺栓孔数量与直径都和同压力等级的管路法兰完全匹配，现场安装时不需要额外调整管路的预留间距，手轮的操作空间预留只需要满足手轮外径加上单人操作的手部活动空间即可，阀件顶部的手轮最高点到管路中心的高度也符合常规管路安装的操作高度要求，不需要额外加装操作平台就能完成日常启闭操作。整套阀组的所有零件都做了拆分建模，从阀体、阀盖、手轮、阀杆、阀瓣、密封填料、螺柱、螺母、垫片都有独立的零件模型，建模时完全按照机械加工的工艺要求设置倒角、退刀槽、配合公差，不管是用来做管路系统的三维布局装配，还是用来做阀件的加工工艺拆解、教学演示，都能直接调用，不需要额外做结构补全。在实际选型应用中，这类阀件通常安装在管路的分支节点、设备进出口的截断位置，日常维护时只需要定期检查填料密封处的泄漏情况、定期给阀杆螺纹添加润滑脂，就能保证长期稳定运行，相比其他类型的截断阀，它的结构成熟、备件通用性强，现场维护人员不需要专门的复杂培训就能完成检修更换，是工业管路系统里可靠性经过长期验证的通用阀件结构。
