基于点云逆向设计的煤气炉炉头结构

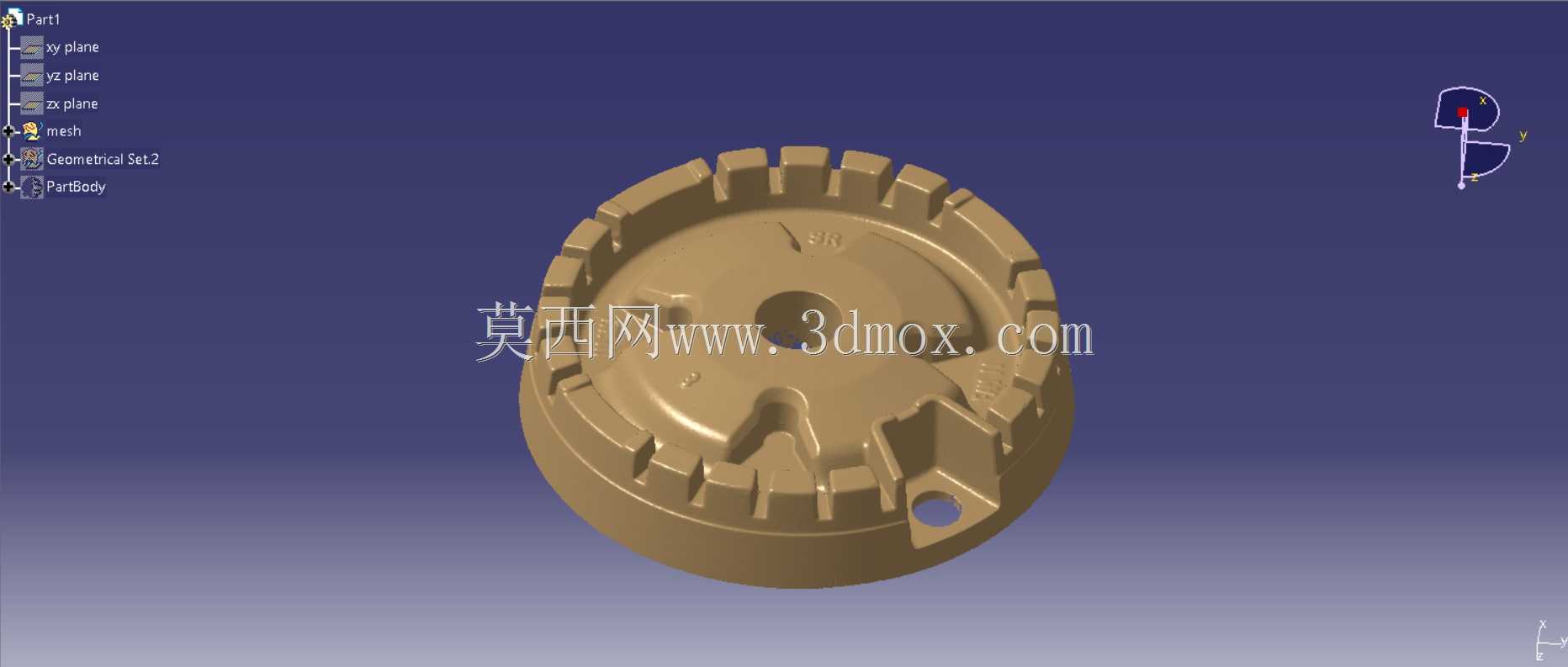

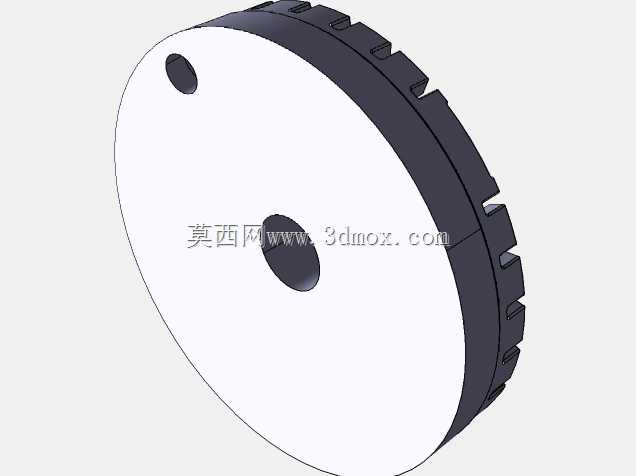

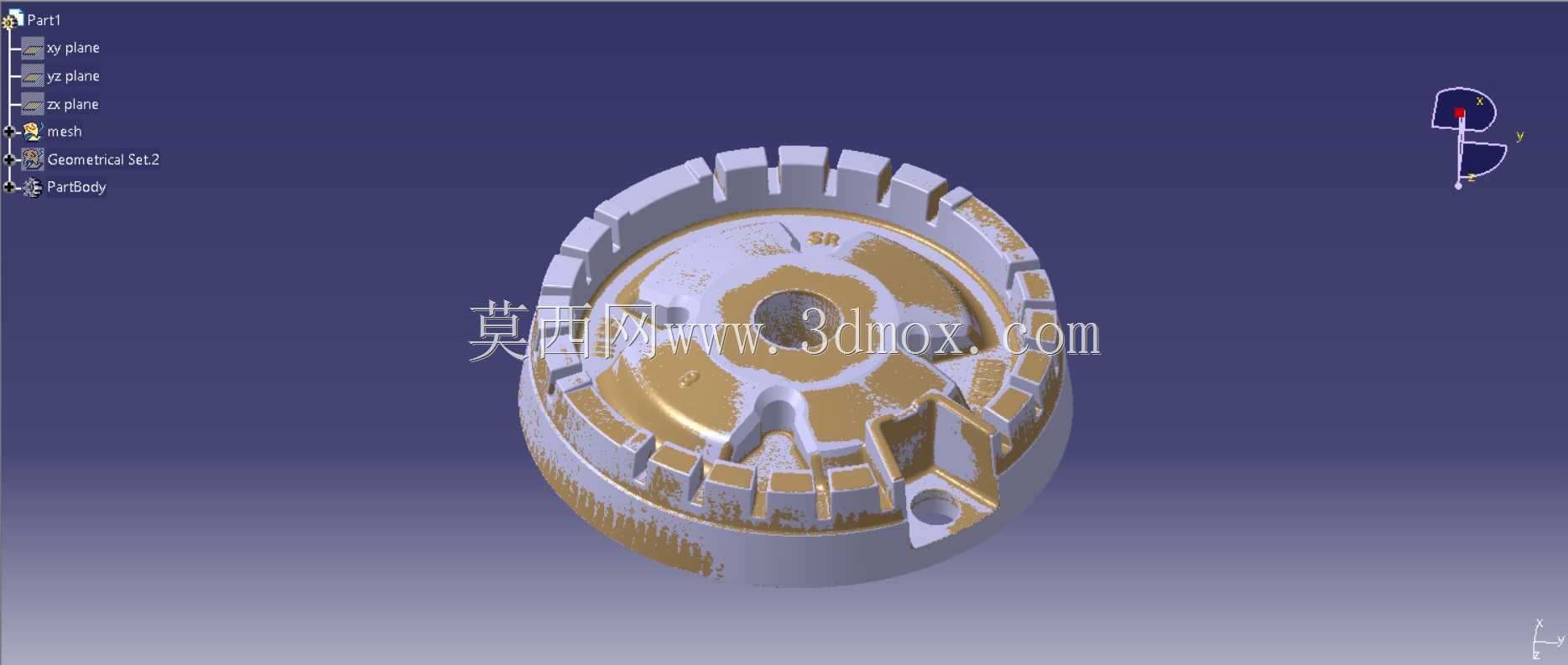

　　民用及商用燃气灶具的核心燃烧部件，炉头的结构精度直接决定燃气混合效率、火焰分布均匀性与燃烧充分度，传统正向开模流程往往需要多轮试模调整火孔角度、混气腔容积，而基于实物点云的逆向重构设计，能快速复刻成熟炉头的曲面特征，适配现有灶具的安装接口，大幅缩短改型周期。本次重构的炉头结构，以扫描获取的网格点云为基础数据源，首先对原始点云做降噪处理，剔除扫描过程中因反光、遮挡产生的杂点，对齐基准坐标系后提取关键安装面的平面特征，确定炉头与灶具底座配合的定位凸台、固定孔位的相对位置，保证安装边界与原有灶具完全适配，无需改动底座的冲压模具即可完成替换。

　　从功能结构来看，该炉头采用环形混气腔设计，外圈周向分布的齿状火孔结构，能让燃气与引射进入的空气在腔体内充分预混后，从齿缝处均匀溢出，形成连续稳定的环形火焰，避免出现局部断火、黄焰的问题；中心区域的独立火孔结构，负责小火状态下的持续燃烧，适配灶具的火力调节档位，满足慢炖、保温等小负荷工况的使用需求。设计过程中，优先保证各火孔的出气角度一致性，点云拟合时对齿形工作面做曲率连续处理，避免因曲面不光顺导致的气流紊乱，同时对炉头侧壁的加强筋结构做厚度均匀化调整，保证铸造或压铸成型时的材料流动性，减少缩孔、变形等成型缺陷。

　　安装边界方面，炉头底部的定位止口尺寸与现有灶具底座的定位槽完全匹配，侧方伸出的固定耳片上的安装孔位，与底座上的固定螺柱位置一一对应，装配时无需额外加工调整，直接卡入止口后拧紧紧固件即可完成安装，配合间隙控制在0.1mm以内，避免使用过程中出现炉头移位导致的火焰偏斜问题。从实际应用场景出发，该结构既可以作为现有灶具损坏炉头的替换配件，也可以作为同类型燃气具改型设计的参考原型，逆向重构过程中保留了原结构经过实际使用验证的混气比例、火孔分布参数，同时对局部易积碳的死角做了微小的圆角优化，减少长期使用后杂质堵塞火孔的概率。

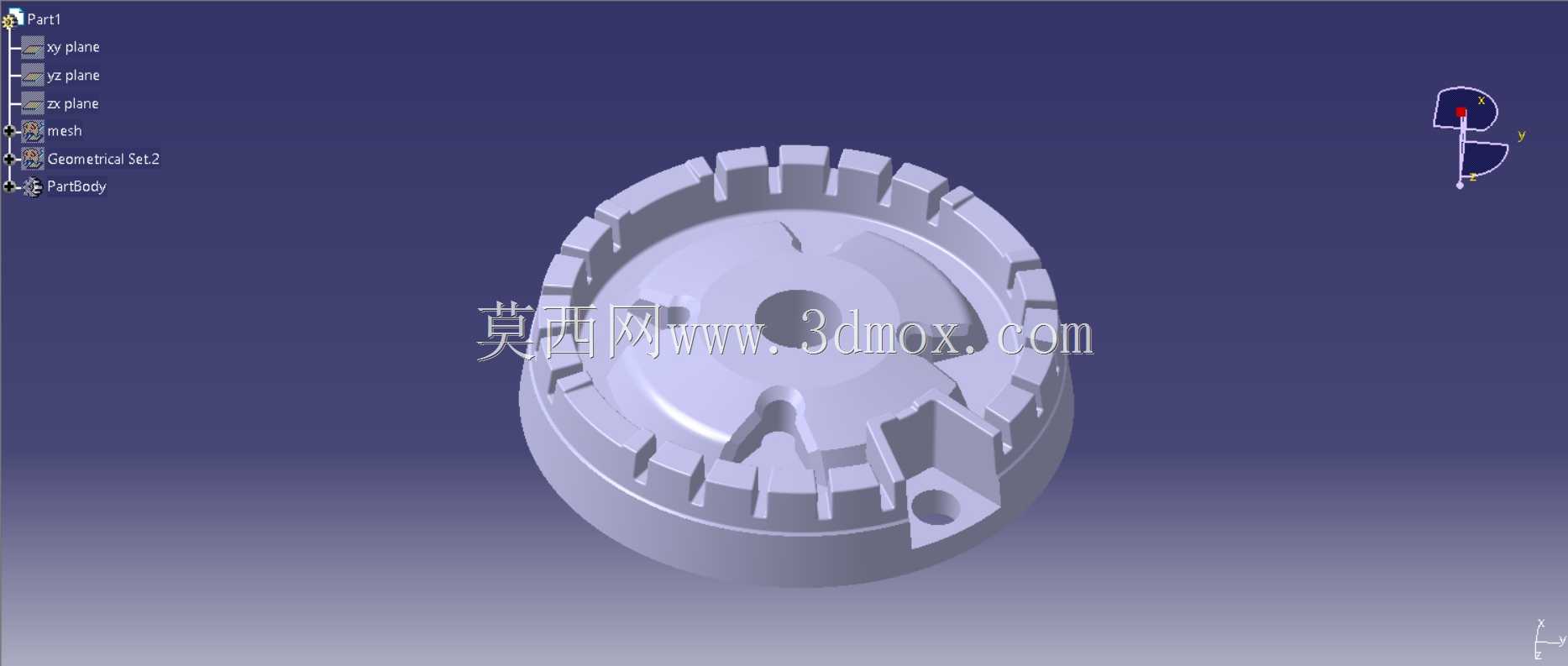

　　建模过程中没有直接封装三角网格面，而是基于点云特征重新构建参数化曲面，方便后续根据不同气源的特性调整火孔宽度、混气腔深度，适配天然气、液化石油气等不同燃气类型的使用要求，所有配合面的尺寸公差都参照燃气具行业的通用装配标准设定，保证与通用灶具配件的互换性。日常使用中，炉头长期处于高温灼烧、汤汁泼溅的工况，结构设计时在火孔齿形的根部做了过渡圆角处理，避免应力集中导致的高温开裂，同时表面的曲面过渡尽量减少凹陷死角，方便日常清洁时擦拭残留的污渍、食物残渣，降低堵塞风险。
